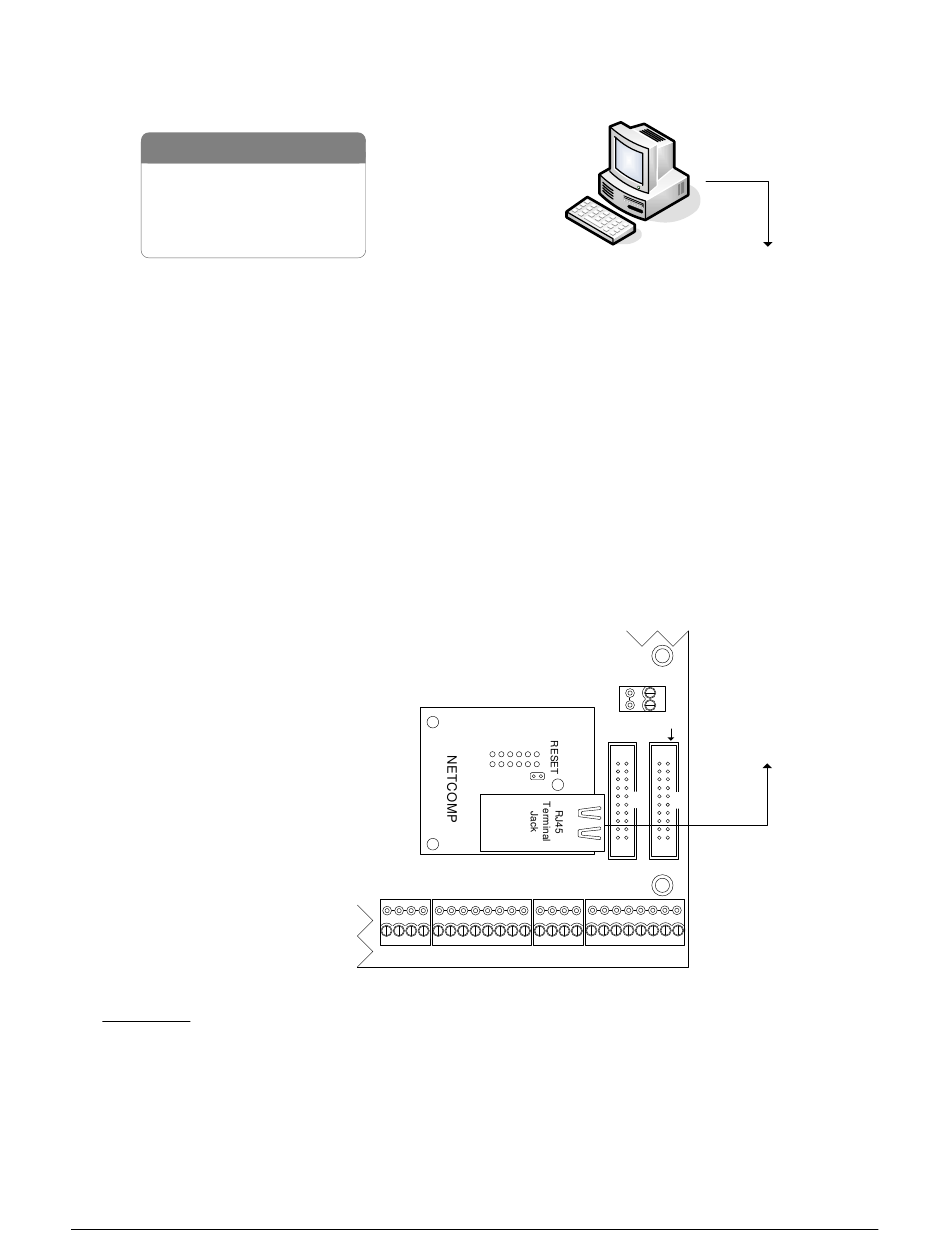

Figura 44 - Comunicación con una sola ACU, NETCOM2P o 6P/UCA
Lista de piezas
- PC
- 10/100 Base-T Cable
- Place de control
- NETCOM2P o NETCOM6P
Habilite el interruptore S2 - 7
para activar M1 en ACU para
NETCOM2P o NETCOM6P.
Llamada de corriente
UCA + NETCOMP = 270 mA
KI-00161S-04-13
Importante
NETCOM2P o NETCOM6P conectado directamente al panel de control funciona solamente con un solo panel
para comunicación.
Una vez que se haya instalado y conectado NETCOMP, asegúrese de que la cubierta protectora de la tarjeta de
control se vuelva a colocar antes de conectar la electricidad.
Manual Técnico Keyscan (PC109x - 04.15)
Placa de control
(PC 109x)
Vista en corte con la
cubierta protectora
de ACU retirada.
NETCOMP se enchufa en M1 en
la tarjeta de control.
Common
AUX Inputs - D Common
PC con gestor de
a la red
comunicaciones
IOCB (COM1)
RX
TX
CPB/CB MODULE
(COM4)
a la red
10 o 100 Base-T
AUX Inputs - E
66
