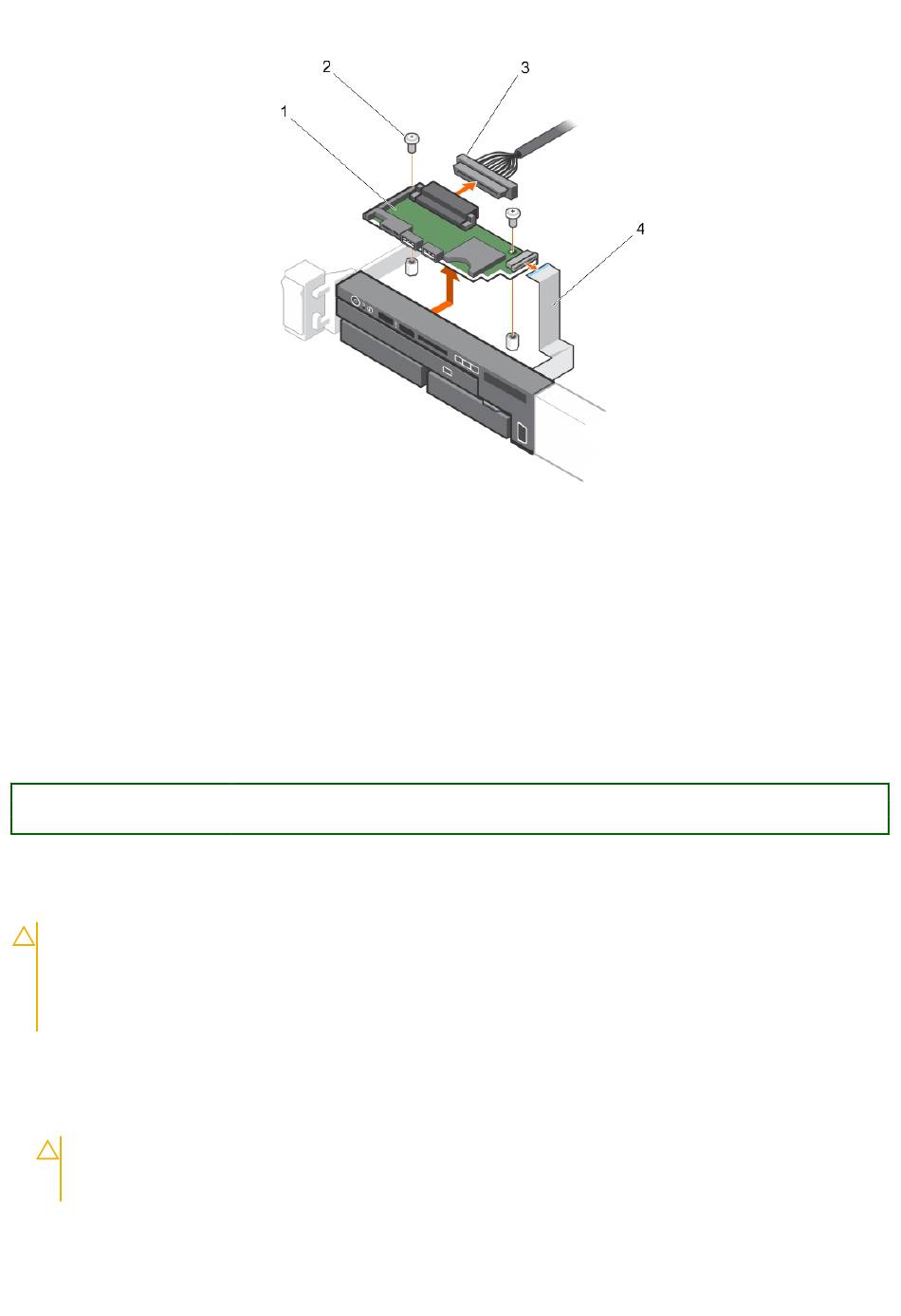

Ilustración 88. Extracción de la placa del panel de control
1. Placa del panel de control
3. Cable del panel de control
Referencias relacionadas
Instrucciones de seguridad
Tareas relacionadas
Antes de manipular el interior del sistema
Instalación de la placa del panel de control: sistema de ocho discos duros
Identifier
Version
Status
Instalación de la placa del panel de control: sistema de ocho discos
duros
PRECAUCIÓN:
Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio
autorizado. El usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones
sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y de asistencia en
línea o telefónica. Los daños causados por reparaciones no autorizadas por Dell no están cubiertos por la
garantía. Lea y siga las instrucciones de seguridad que se envían con el producto.
1. Siga las reglas de seguridad que se enumeran en la sección Instrucciones de seguridad.
2. Prepare el destornillador Philips n.° 2.
1. Alinee los orificios para tornillos de la placa del panel de control con los separadores del chasis.
2. Vuelva a colocar los dos tornillos que fijan la placa del panel de control al chasis.
PRECAUCIÓN:
El conector del módulo de visualización es un conector ZIF (zero insertion force). Asegúrese
de que la pestaña de sujeción del conector se suelte antes de la extracción y de la inserción. La lengüeta de
sujeción debe quedar enganchada después de la inserción.
3. Conecte el panel de control y los cables del módulo de visualización a la placa del panel de control.
162
Instalación y extracción de los componentes del sistema
on page 81
on page 82
GUID-348E2D7B-E9AF-42DA-B303-C7309E4662CD
2
Translation Validated
2. Tornillos (2)
4. cable del módulo de visualización
on page 162
