2. Quite el tornillo situado en la parte superior del chasis que fija el panel de control al chasis.
PRECAUCIÓN: Si se aplica demasiada fuerza al tirar hacia arriba se pueden provocar daños en el panel de
control.
NOTA: Aparte del tornillo, el panel de control tiene tres pestañas (una a la izquierda y dos en la parte superior) que lo
aseguran al chasis.
3. Sujete el borde superior del panel de control por las esquinas y tire hacia arriba hasta que se suelten las lengüetas del panel
de control.
4. Sujete el borde derecho del panel de control y gírelo hacia la izquierda hasta que salga del chasis.
5. Saque el panel de control del chasis.

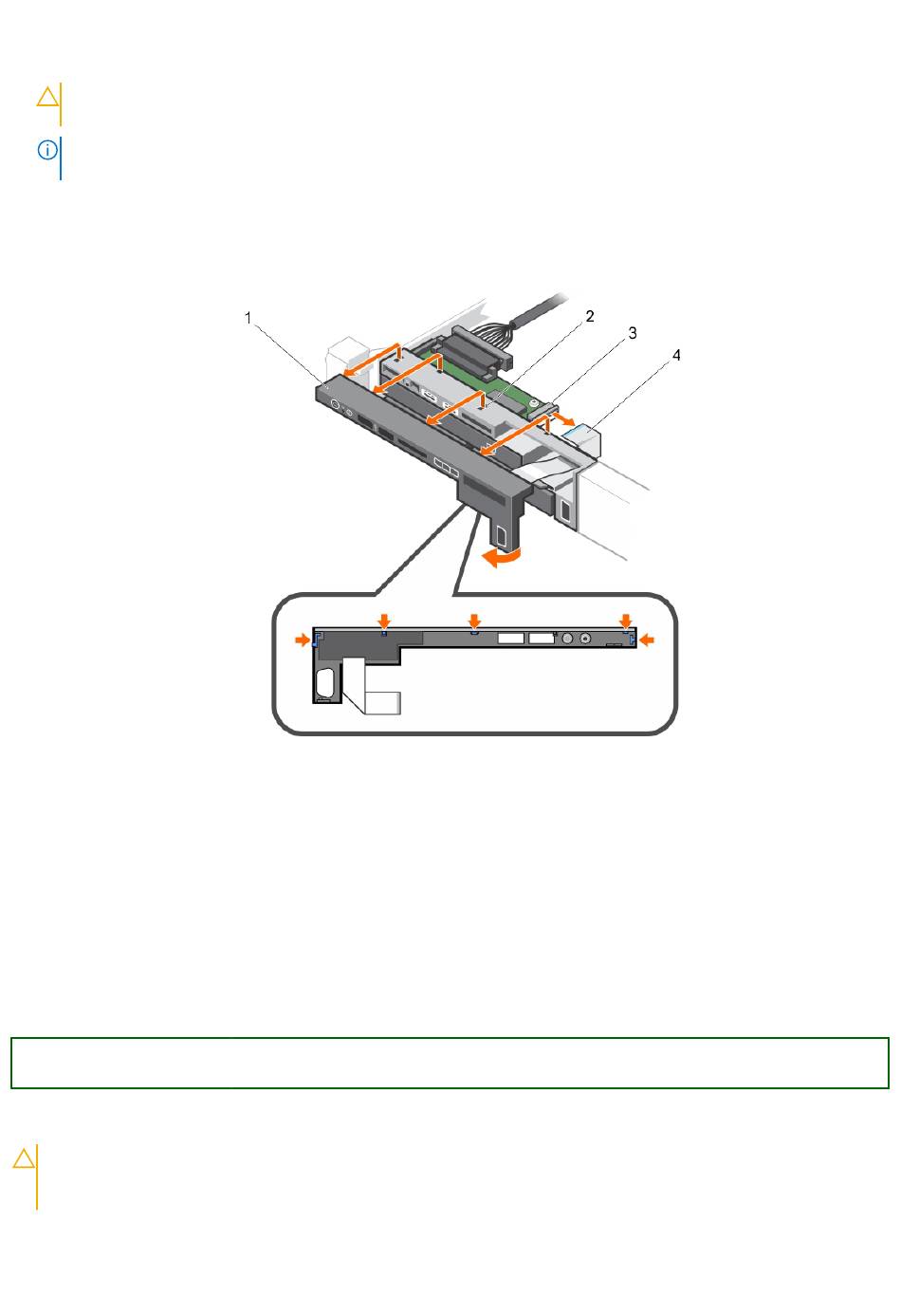

Ilustración 90. Extracción de la placa del panel de control: sistema de ocho unidades de disco duro
1. Panel de control
3. conector ZIF del módulo de visualización
Referencias relacionadas
Instrucciones de seguridad
Tareas relacionadas
Antes de manipular el interior del sistema
Instalación del panel de control: sistema de ocho discos duros
Identifier
Version
Status
Instalación del panel de control: sistema de ocho discos duros
PRECAUCIÓN: Muchas de las reparaciones deben ser realizadas únicamente por un técnico de servicio
autorizado. El usuario debe llevar a cabo únicamente las tareas de solución de problemas y las reparaciones
sencillas autorizadas en la documentación del producto o indicadas por el personal de servicio y de asistencia en
164 Instalación y extracción de los componentes del sistema
on page 81
on page 82
GUID-E826DA4C-CC35-4902-B4BF-58041A1A4A37
2
Translation Validated
2. muesca en la pared frontal del chasis (2)
4. cable del módulo de visualización
on page 164
