REMANUFACTURACION DEL CARTUCHO DE TONER
LEXMARK
E260 • 360 • 460
®

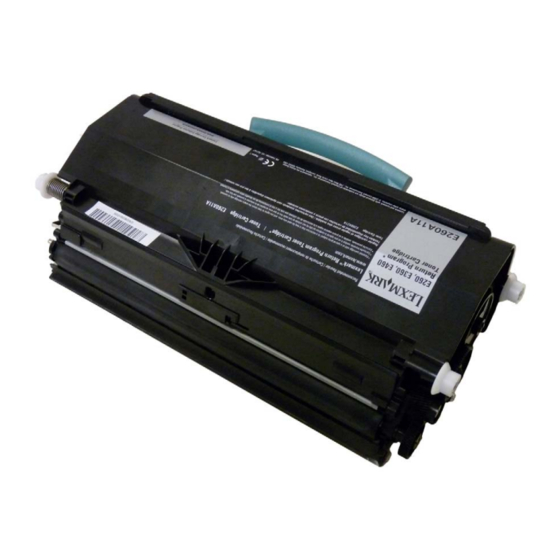

CARTUCHO DE TÓNER LEXMARK
E260 • 360 • 460
®
3232 West El Segundo Blvd., Hawthorne, California 90250 USA
•
Ph +1 424 675 3300
•
Fx +1 424 675 3400
•
techsupport@uninetimaging.com
•
www.uninetimaging.com
© 2009 UniNet Imaging Inc. All trademark names and artwork are property of their respective owners. Product brand names mentioned are intended to show compatibility only. UniNet Imaging does not warrant downloaded information.
Publicidad
Manuales relacionados para Lexmark E260
Resumen de contenidos para Lexmark E260
- Página 1 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260 • 360 • 460 ® CARTUCHO DE TÓNER LEXMARK E260 • 360 • 460 ® 3232 West El Segundo Blvd., Hawthorne, California 90250 USA • Ph +1 424 675 3300 • Fx +1 424 675 3400 •...
- Página 2 Las nuevas máquinas están basadas en un motor Lexmark con capacidad para 35 o 40ppm (dependiendo de la impresora) a, 1200 DPI. La impresora E260 tiene un precio en la calle de $199.00 USD (diciembre 2008), por lo que continúa siendo muy popular.
-
Página 3: Herramientas Requeridas
REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 CARTUCHOS PARA USO EN E260/360/460 – REGION ASIA PACIFICO Parte # Tipo Rendimiento E260A11P Cartucho de Retorno Estándar 3,500 E260A21P Cartucho Estándar 3,500 E360H11P Retorno HY SOLO E360/460 9,000 E360H21P HY Estándar SOLO E360/460... - Página 4 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 1. Remueva el tornillo del rodillo revelador y la cubierta. Remueva el tornillo y doble ligeramente la cubierta por en medio. Hay dos pines en cada lado de la cubierta que se romperán si solo hala la cubierta y no la dobla un poco para sacarla.
- Página 5 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 4. Remueva el resorte sujetador. La cuchilla dosificadora se saldrá. Coloque la cuchilla a un lado. 5. En el lado del engranaje, remueva el engranaje guía del rodillo revelador. Este engranaje está asegurado en el eje.
- Página 6 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 6. Remueva el tornillo y el engranaje intermedio superior. 7. Remueva el engranaje guía del rodillo revelador. 8. Remueva el engranaje intermedio grande ejerciendo 9. Remueva el tornillo y el engranaje intermedio inferior.
- Página 7 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 10. Remueva el engranaje del rodillo de alimentación. 11. Remueva los dos tornillos y la placa del engranaje. Este está muy apretado, levántelo cuidadosamente. 12. Remueva el rodillo revelador. Limpie el rodillo 13. Limpie los sellos blancos del rodillo de alimentación de tóner con aire comprimido.
- Página 8 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 14. Limpie el rodillo revelador con un paño libre de pelusas y 15. Instale la placa del engranaje y los dos tornillos. reinstálelo. En este punto no recomendamos usar ningún químico para limpiar este rodillo. Instale el lado angulado del rodillo hacia el lado del engranaje.
- Página 9 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 17. Instale el engranaje intermedio del rodillo revelador (asegúrelo en su sitio), el engranaje intermedio superior y atornille, el engranaje intermedio inferior y atornille, y el engranaje intermedio grande (insértelo en su lugar).
- Página 10 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 19. Reinstale la cubierta del rodillo revelador y atornille. 20. Llene el cartucho con la cantidad adecuada de tóner E260 y coloque el tapón de llenado. 21. Instale la rueda codificadora. 22. Reemplace el chip.
- Página 11 REMANUFACTURACION DEL CARTUCHO DE TONER LEXMARK E260/360/460 23. Si cuenta con la cubierta de felpa, envuelva el cartucho como se indica. Esta cubierta evita daños en el rodillo revelador. Se están desarrollando las cubiertas de aftermarket. IMPRIMIENDO PÁGINAS DE PRUEBA DE LA SERIE E460 1.
