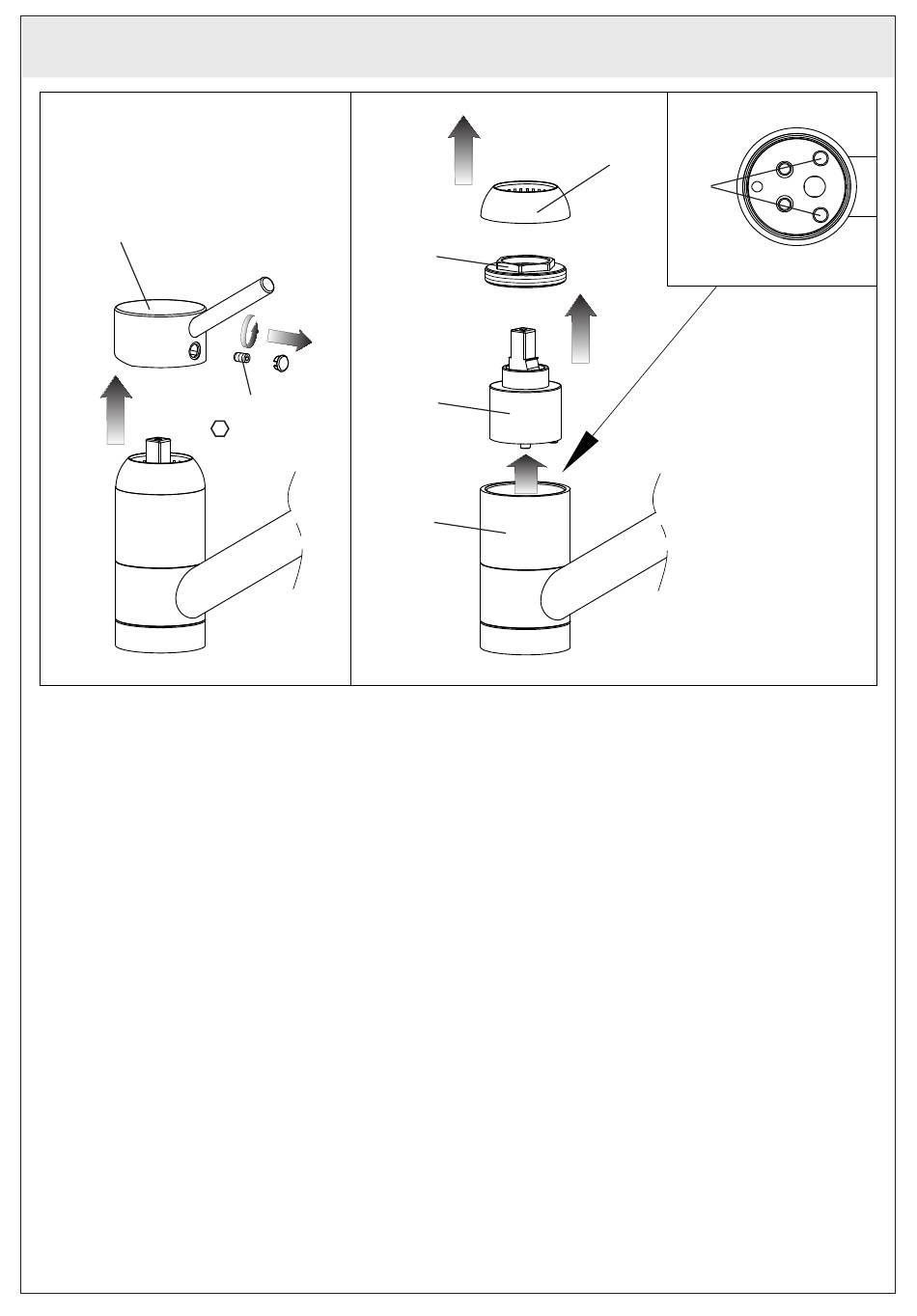

SOSTITUZIONE DELLA CARTUCCIA - CARTRIDGE REPLACEMENT - RECHANGE DE LA CARTOUCHE
ERSATZ DER KARTUSCHE - SUBSTITUCIÓN DEL CARTUCHO
1
2
C
X
B
D
Ch. 30mm
E
A
2.5mm
F
sostituzione della cartuccia
Prima di effettuare tale operazione assicurarsi che l'acqua della rete idrica sia chiusa.
Togliere il tappino in finitura facendo attenzione a non danneggiarlo e svitare il grano (A) per poter estrarre la maniglia
(B). Sollevare la ghiera copricartuccia (C). Svitare la ghiera di fissaggio (D) e togliere la cartuccia (E) dal corpo del
miscelatore (F). Infine introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede
(X) e che le guarnizioni siano correttamente posizionate.
cartridge rePlacement
Before carrying out this operation make sure that water of the water mains is closed.
Remove the finish plug paying attention not to damage it and unscrew the screw (A) to extract the handle (B). Lift the
finishing ring nut (C). Unscrew the fixing ring nut (D) and take out the cartridge (E) from the mixer body (F). Put the new
cartridge into the body checking that the two centering pins enters into the respective seats (X) and that gaskets are
well positioned.
suBstitution de la cartouche
Avant d'effectuer cette opération, il faut s'assurer que l'eau du réseau hydrique est fermée.
Enlever le bouchon en finition faisant attention à ne pas l'abîmer et dévisser les grains de fixage (A) pour pouvoir ex-
traire la poignée (B). Soulever la virole de finition (C). Dévisser la virole de fixation (D) et enlever la cartouche (E) du
corps de mitigeur (F). Introduire enfin la cartouche nouvelle, en vérifiant que les deux pivots de centrage entrent dans
les sièges respectifs (X) et que les garnitures sont bien positionnées.
austauschen der kartusche
Bevor man diese Tätigkeit durchführt, muß man sich vergewissern, dass die Versorgung zum Wassernetz unterbro-
chen ist. Den Endverschluss herausnehmen, ohne ihn zu beschädigen, und den Bolzen (A) abschrauben, um den
Handgriff herausnehmen zu können (B). Die Nutmutter, welche die Kartusche (C) abdeckt, entfernen. Die Befesti-
gungsnutmutter (D) losschrauben und die neue Kartusche (E) vom Körper der Mischbatterie (F) entfernen.
Schließlich eine neue Kartusche einsetzen, wobei man sich vergewissert, dass sich die beiden Zentrierstifte in ihrem
Sitz befinden (X) und das die Dichtungen korrekt positioniert sind.
11
