Esistono due tipi di targhetta, tipo 1 e tipo 2, utilizzate a
seconda dell'omologazione del serbatoio a pressione.
La targhettadi tipo 1 contiene i seguenti dati:
1. Spazio per il logo.
2. Nome del costruttore.
3. Numero articolo.
4. Modello.
5. Numero di serie.
6. Data di fabbricazione.
7. Posizione degli attacchi per ciascun fluido.
8. Temperature max. di esercizio ammissibili.
9. Pressioni max. di esercizio ammissibili.
10. Pressione di collaudo.
11. Volume di ogni spazio.
12. Temperature e pressioni di esercizio ammissibili
13. Area operativa
14. Descrizione di ogni spazio.
15. Gruppo di fluidi.
16. Informazioni univoche del cliente.
17. Possibile ubicazione degli attacchi.
18. Codice a barre.
19. Spazio per marchio CE o altre omologazioni.

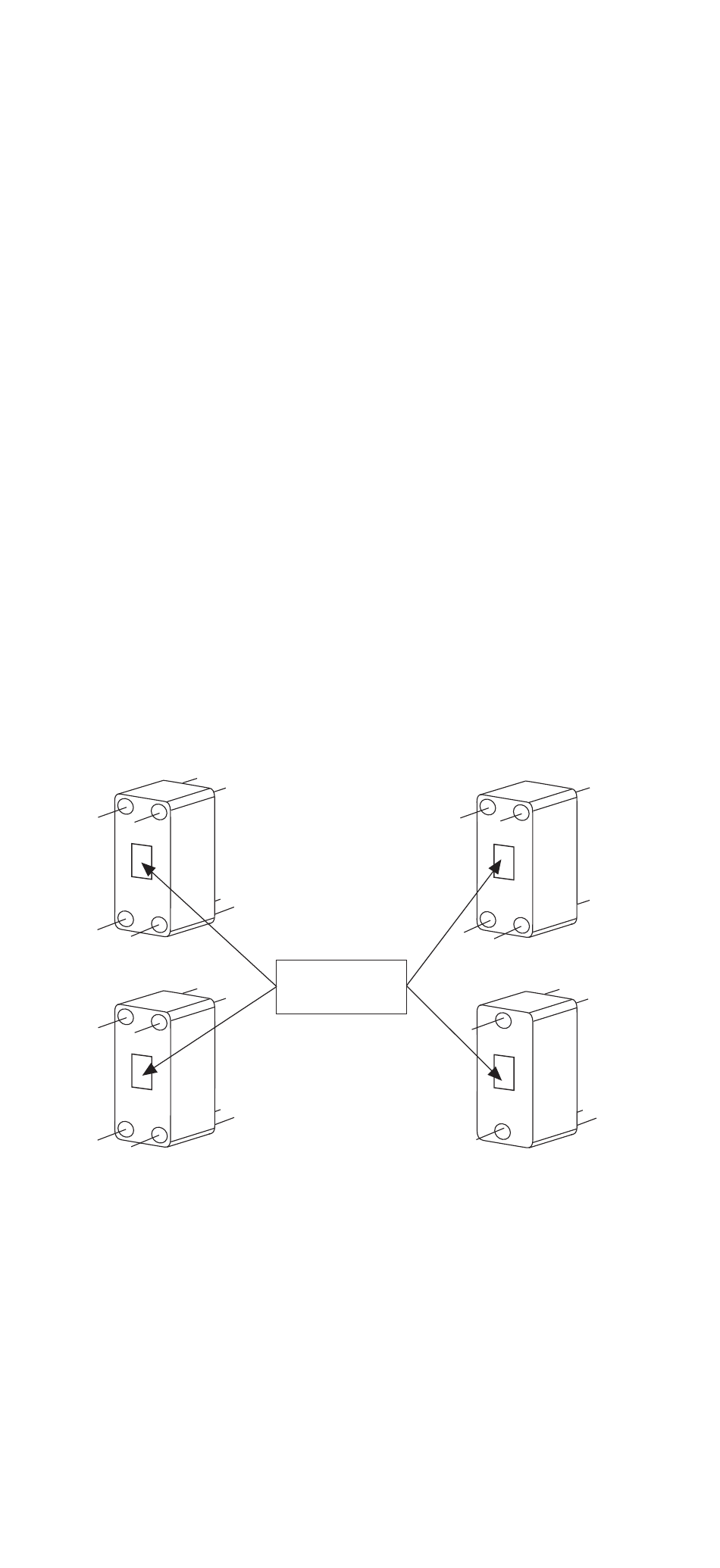

*Disegno della targhetta dove si mostra la possibile ubica-
zione degli attacchi a seconda dello scambiatore di calore.
S4 S1
S3
S2
T1
T4
T2
T3
La targhetta di tipo 2 contiene i seguenti dati:
1. Spazio per il logo.
2. Nome del costruttore.
3. Numero articolo.
4. Modello.
5. Numero di serie.
6. Data di fabbricazione.
7. Posizione degli attacchi per ciascun fluido.
8. Temperature max. di esercizio ammissibili.
9. Pressioni max. di esercizio ammissibili.
10. Pressione di collaudo.
11. Volume di ogni spazio.
T4
T1
T3
T2
S1
Targhetta
S4
S2
S3
S4
S4
2
1
S3
S3
1
2
S4
T1
T2
19
T1
T2
1
S4
2
S3
2
S3
1
