Posicionador electroneumático
Descripción
El posicionador electroneumático de alta precisión EP500 puede
controlar cualquier válvula accionada mediante un actuador
neumático lineal bajo norma NAMUR. Garantiza una proporcionalidad
exacta entre la carrera de la válvula y el valor de la señal de entrada
eléctrica (mA) en el posicionador.
Esta unidad de alta precisión, construcción sencilla y alta fiabilidad
operacional ofrece mayor simplicidad de mantenimiento y
calibración.
La caja del EP500 es de aluminio con un tratamiento para la
instalación al aire libre. Se puede montar la unidad en actuadores
neumáticos que tengan un límite de carrera de entre 10 y 100 mm.
Como estándar, la unidad se suministra con un kit de montaje para
actuadores que tienen un límite de carrera de entre 10 y 70 mm.
Sin embargo, se puede suministrar con un kit para carreras hasta
100 mm si se especifica en el momento de pasar pedido.
De estándar, el EP500 está equipado con dos manómetros uno
para indicar la presión de suministro de aire y el otro la presión de
la señal de aire enviada al actuador neumático.
El posicionador se suministra para una señal de control en mA y
una presión máxima de suministro de aire de 6 bar.
Con una calibración sencilla, los posicionadores pueden estar listos
para un funcionamiento secuencial de dos o más válvulas
neumáticas de tal manera que la carrera de cada válvula se obtiene
mediante una señal de control de rango dividido. Por ejemplo: 4 a
12 y 12 a 20 mA en el caso de dos válvulas; y 4 a 9, 9 a 14 y 14 a
20 mA con tres válvulas, etc ..
El posicionador electroneumático EP500 también se puede usar
para invertir la acción de la señal de control.
Suministro de aire
El suministro de aire para el posicionador EP500 debe ser de
alta calidad. Se recomienda el uso un filtro reductor Spirax
Sarco. Disponemos de un kit de montaje del filtro reductor al
actuador.
Aplicaciones
El EP500 puede usarse con los siguientes actuadores neumáticos
bajo norma NAMUR, incluye los siguiente actuadores de Spirax Sarco:
Series PN1000 y PN2000
Series PNS3000 y PNS4000
Series PN9000
Series TN2000
Materiales
Parte Material
Caja y tapa Aluminio
EP500
modelo estándar
Acabado
Pintura anti-corrosiva RAL9016

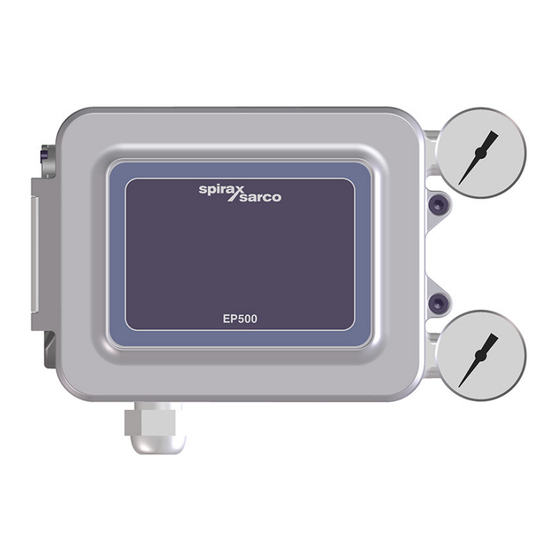

EP500 con la tapa frontal cerrada
EP500 con la tapa frontal abierta para ver internos
Datos técnicos
Rango de señal de 4-20 mA
entrada (rango partido amplitud máxima 4 mA)
Resistencia señal
228 Ω
entrada
Presión aire de 1,4 a 6,0 bar (5-10 psi por encima de la
suministro
presión del rango del resorte)
Calidad del aire Debe estar seco y libre de aceite y polvo
Presión salida 0 a 100% presión de suministro
Carrera actuador 10 mm a 100 mm
Acción Simple / en fallo ventea
Temperatura de
-20°C a +75°C
operación
Caudal máx. de aire
3,20 Nm
Consumo de aire en
0,1 Nm
posición estable
Conexiones de aire ¼" NPT hembra
Sensibilidad ≤ 0,2% F.S. (Escala total)
Histéresis ≤ 0,4% F.S.
Linealidad ≤ 1,0% F.S.
Repetibilidad
≤ 0,5% F.S
Conexiones Prensacables M20 terminales internos
eléctricas para hilos conductores 0,5 a 2,5 mm
Protección IP65
Característica Lineal
Peso 2,35 kg
© Copyright 2017
TI-P343-43
CTLS Issue 2
/ h a 1,4 bar
3
/ h a 1,4 bar
3
2
