INSTALACIÓN
CONEXIONES ELÉCTRICAS
6.

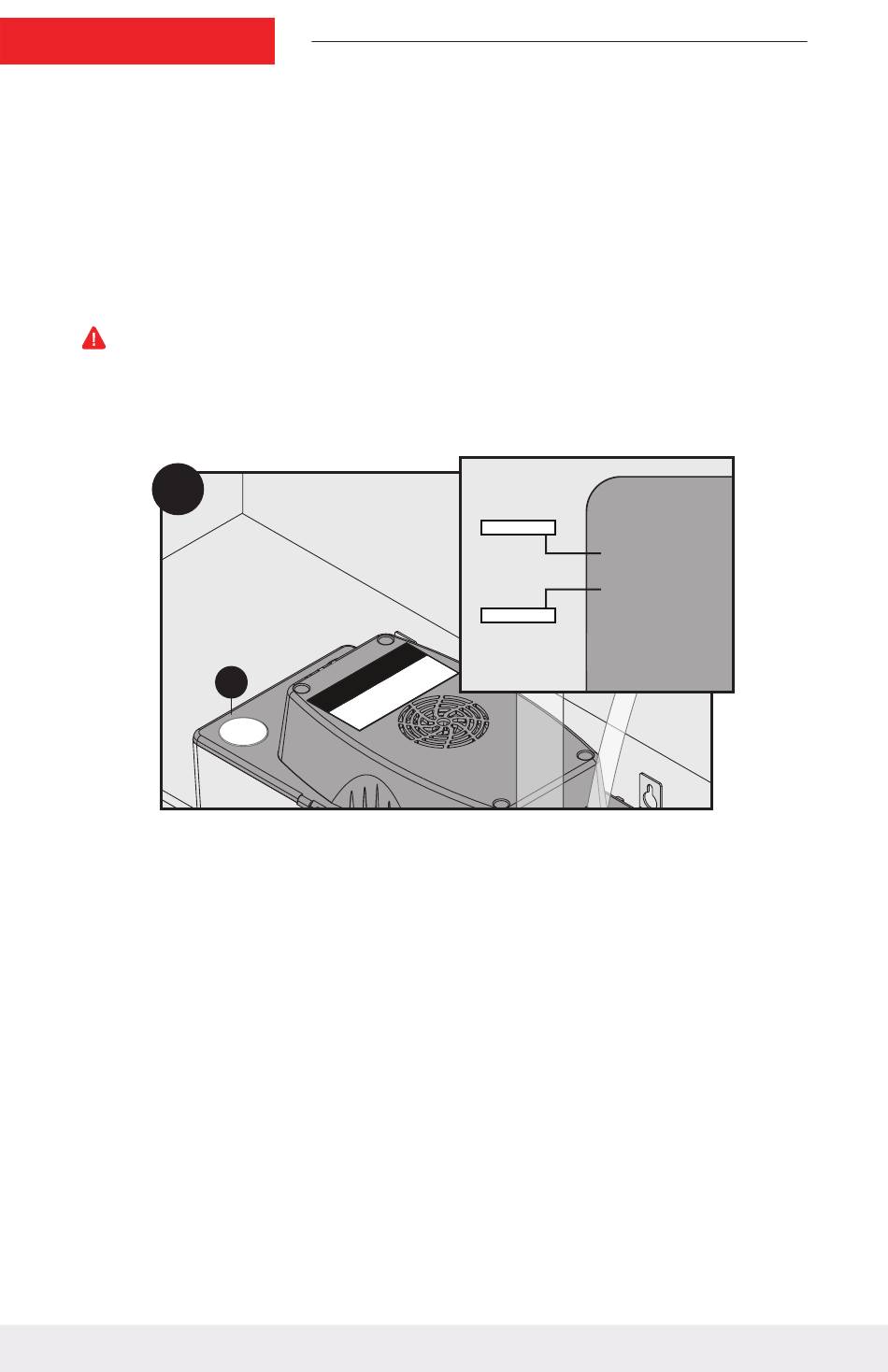

Conexión de seguridad del interruptor
Conecte un interruptor de seguridad para desbordes como se
muestra en el diagrama de cableado.
ADVERTENCIA: Riesgo de descarga eléctrica
Asegúrese de que la bomba y el sistema estén apagados antes de
intentar realizar este paso! Si no sigue estas advertencias anulará la
garantía y podría provocar una descarga eléctrica fatal.
6
A
C O N D E N S AT E M A N A G E M E N T
Shut-Down Circuit* Circuito de apagado*
R G W Y
Shut-Down Circuit*
R G W Y
Circuito de apagado*
*Overflow Switch is normally
*El interruptor de desbordamiento
closed and opens when a high
normalmente se cierra y se abre
water level is detected.
cuando se detecta un alto nivel de
Connect this circuit in series
agua. Conecte este circuito en serie
with the appropriate 24V
con el circuito de apagado de 24V
shut-down circuit for the
apropiado para el dispositivo..
appliance.
Com
Run
