Pasos

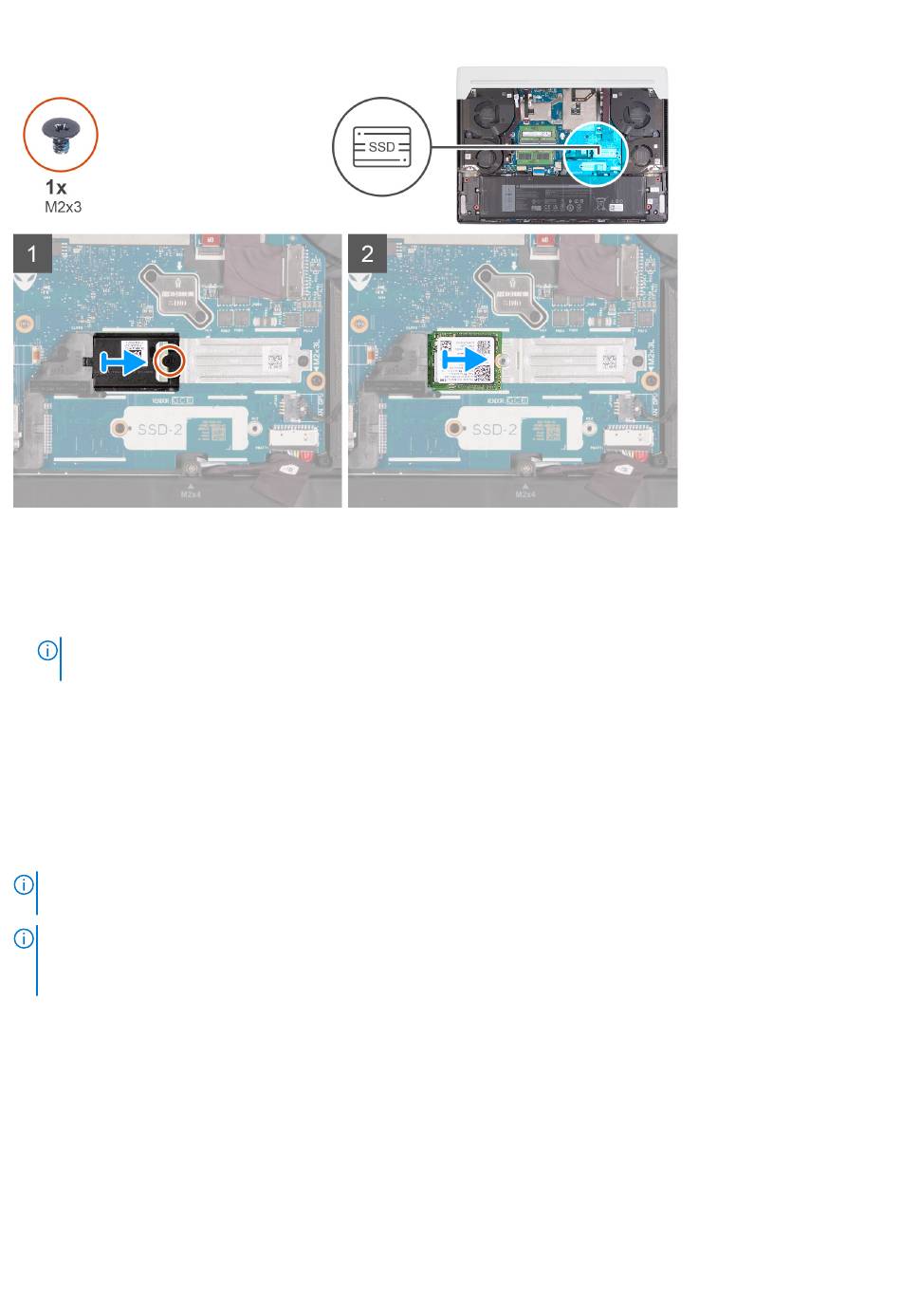

1. Quite el tornillo (M2x3) que fija el blindaje térmico M.2 al soporte de montaje M.2 2230.
2. Deslice y levante el blindaje térmico M.2 de la tarjeta madre.
3. Deslice y quite la unidad de estado sólido M.2 2230 para extraerla de la tarjeta madre.
NOTA:
El equipo tiene hasta dos unidades de estado sólido M.2 2230 instaladas. Repita los pasos del 1 al 3 si hay otra unidad de
estado sólido M.2 2230 instalada.
Instalación de la unidad de estado sólido M.2 2230
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el proceso de instalación.
Sobre esta tarea
NOTA:
Este procedimiento se aplica si está instalando una unidad de estado sólido M.2 2220 en la ranura M.2 uno (SSD-1) o la ranura
M.2 dos (SSD-2).
NOTA:
Configuraciones de tarjeta admitidas en la ranura M.2 uno (SSD-1) y ranura M.2 dos (SSD-2):
● Unidad de estado sólido M.2 2230 + soporte de montaje 2230
● Unidad de estado sólido M.2 2280
En las imágenes a continuación, se indica la ubicación de la unidad de estado sólido M.2 2230 y se proporciona una representación visual
del procedimiento de instalación.
20
Extracción e instalación de componentes
