6. Extraiga el
puerto para
7. Extraiga el
ventilador
izquierdo.
8. Extraiga el
ventilador
derecho.
9. Extraiga el
conducto de
10. Extraiga la
tarjeta
madre.
NOTA:
La tarjeta madre se puede quitar e instalar junto con el disipador de calor, la memoria y las unidades de estado sólido. Esto
simplifica el procedimiento de instalación y extracción, y evita daños en el vínculo térmico entre la tarjeta madre y el disipador de
calor.
Sobre esta tarea

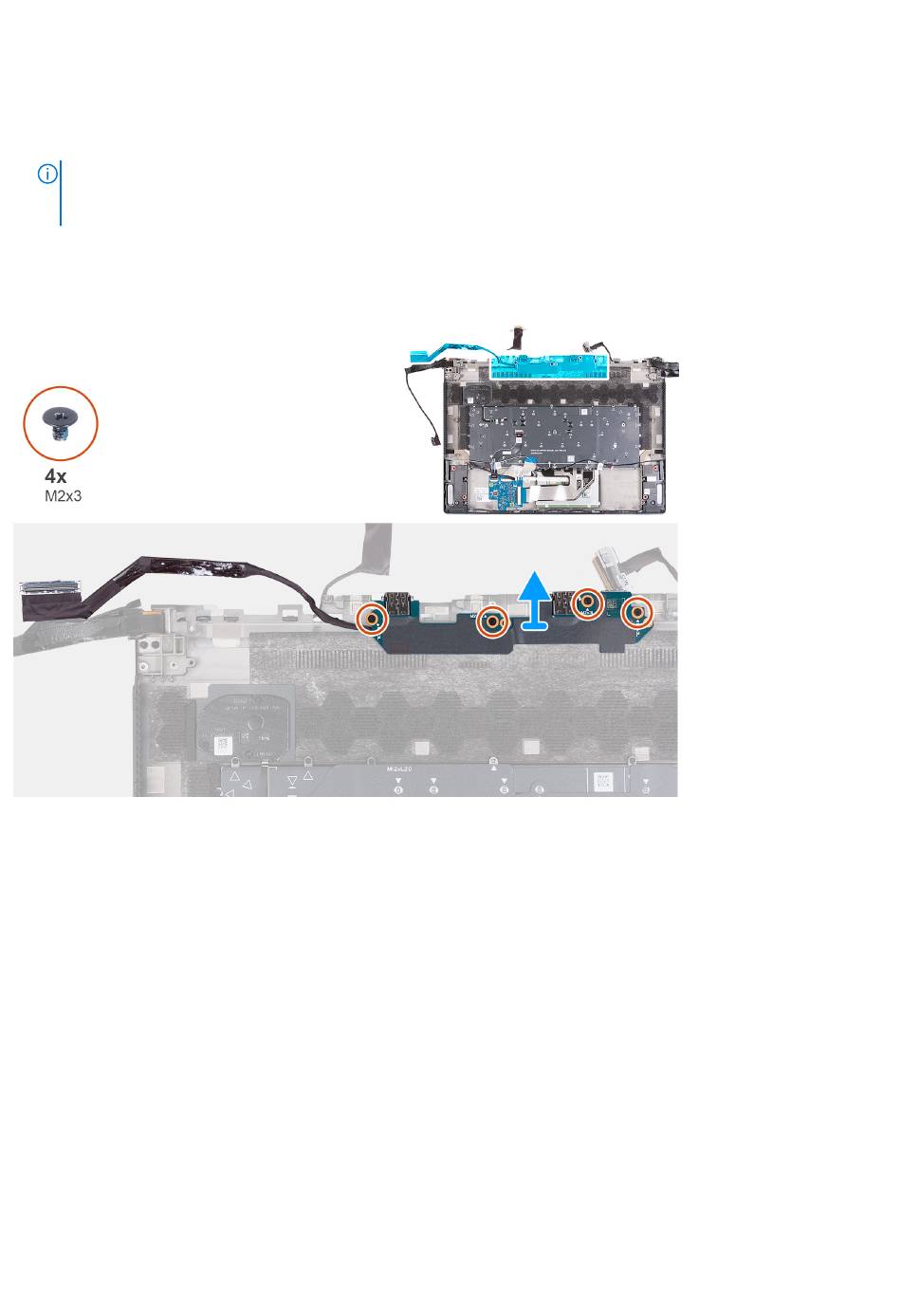

En las imágenes a continuación, se indica la ubicación de la placa de I/O y se proporciona una representación visual del procedimiento de
extracción.
Pasos
1. Quite los cuatro tornillos (M2x3) que aseguran la placa de I/O al ensamblaje del teclado y el reposamanos.
2. Levante la placa de I/O junto con su cable para quitarlos del ensamblaje del teclado y del reposamanos.
Instalación de la placa de I/O
Requisitos previos
Si va a reemplazar un componente, quite el componente existente antes de realizar el proceso de instalación.
Sobre esta tarea
En las imágenes a continuación, se indica la ubicación de la placa de I/O y se proporciona una representación visual del procedimiento de
instalación.
auriculares.
calor.
Extracción e instalación de componentes
63
