Conexión de los hilos
Nota
Resistencia de carga adicional
Según la carga interna de un dispositivo conectado externamente, se necesitará una resistencia
de carga adicional para que se ejecuten correctamente las funciones de impulso, estado y
frecuencia. Consulte las especificaciones de carga en Datos técnicos (Página 93).
1. Retire la tapa y el casquillo del prensaestopas y deslícela sobre el cable.
Carcasa de montaje mural: Retire el tapón ciego y monte el pasacables.
2. Pase el cable por el pasacables abierto y por la línea correspondiente.
3. Vuelva a colocar la férrula y apriete la tapa para que retenga el cable en su sitio.
Con cables apantallados utilice pasacables de metal para conseguir una conexión adecuada.
4. Conecte los hilos a los terminales con un destornillador.
Nota
El conector de terminales es extraíble
Para facilitar el acceso, desenchufe el conector de terminales. Una vez conectados los hilos,
vuelva a enchufar el conector de terminales.
5. Apriete el pasacables.
Los números de los gráficos siguientes se refieren a la tabla Preparación de las conexiones de la
caja de montaje mural (Página 63)

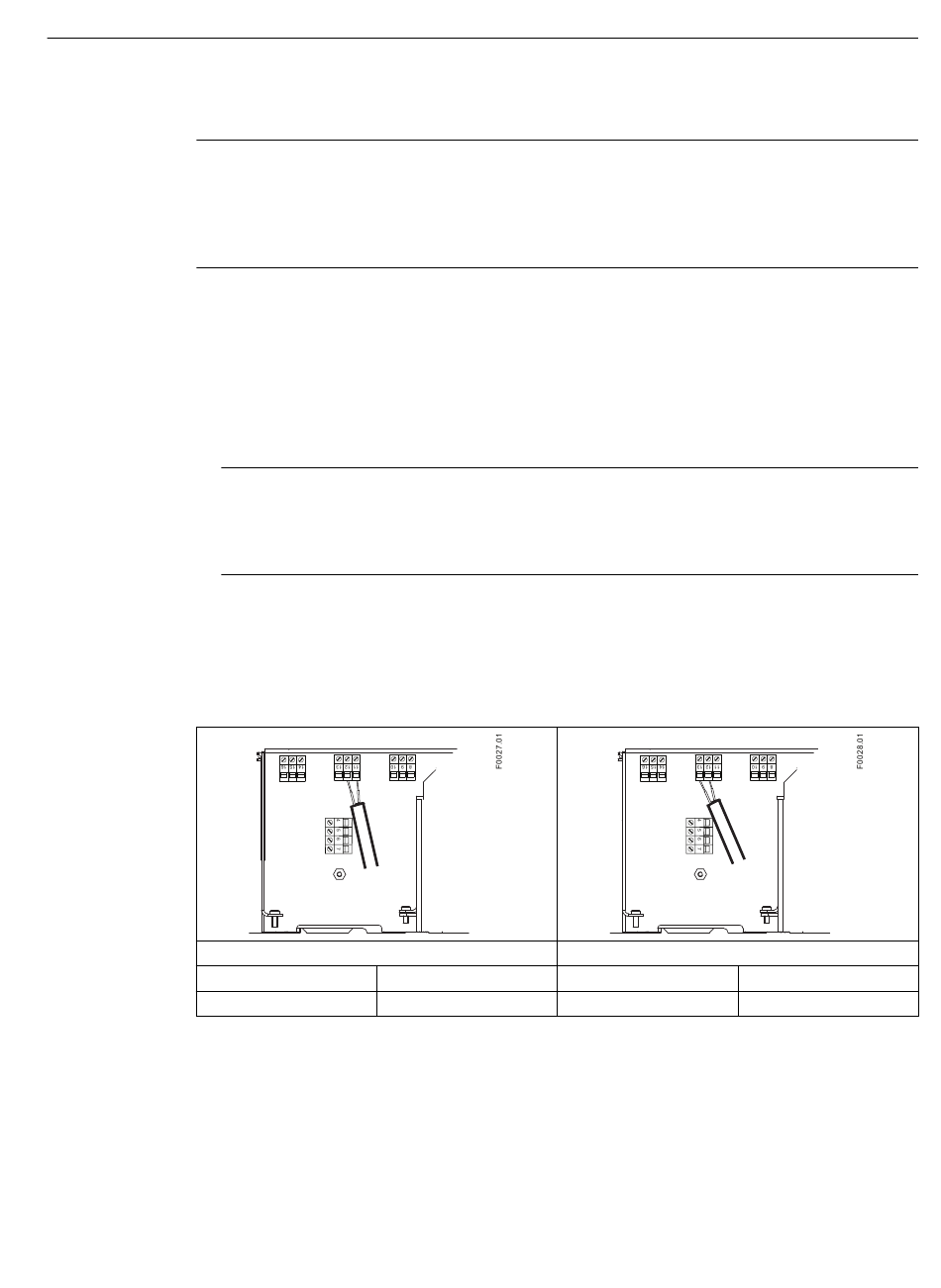

Si están conectados como entrada o salida (canales 2 a 4)
Ejemplo de terminación para el canal 3
SITRANS FS230
Instrucciones de servicio resumidas, 05/2021, A5E38755607-AC
Configuración activa
-
+
4.7 Conexión de la caja de montaje mural
Configuración pasiva
-
+
Conexión
73
