3 Funciones

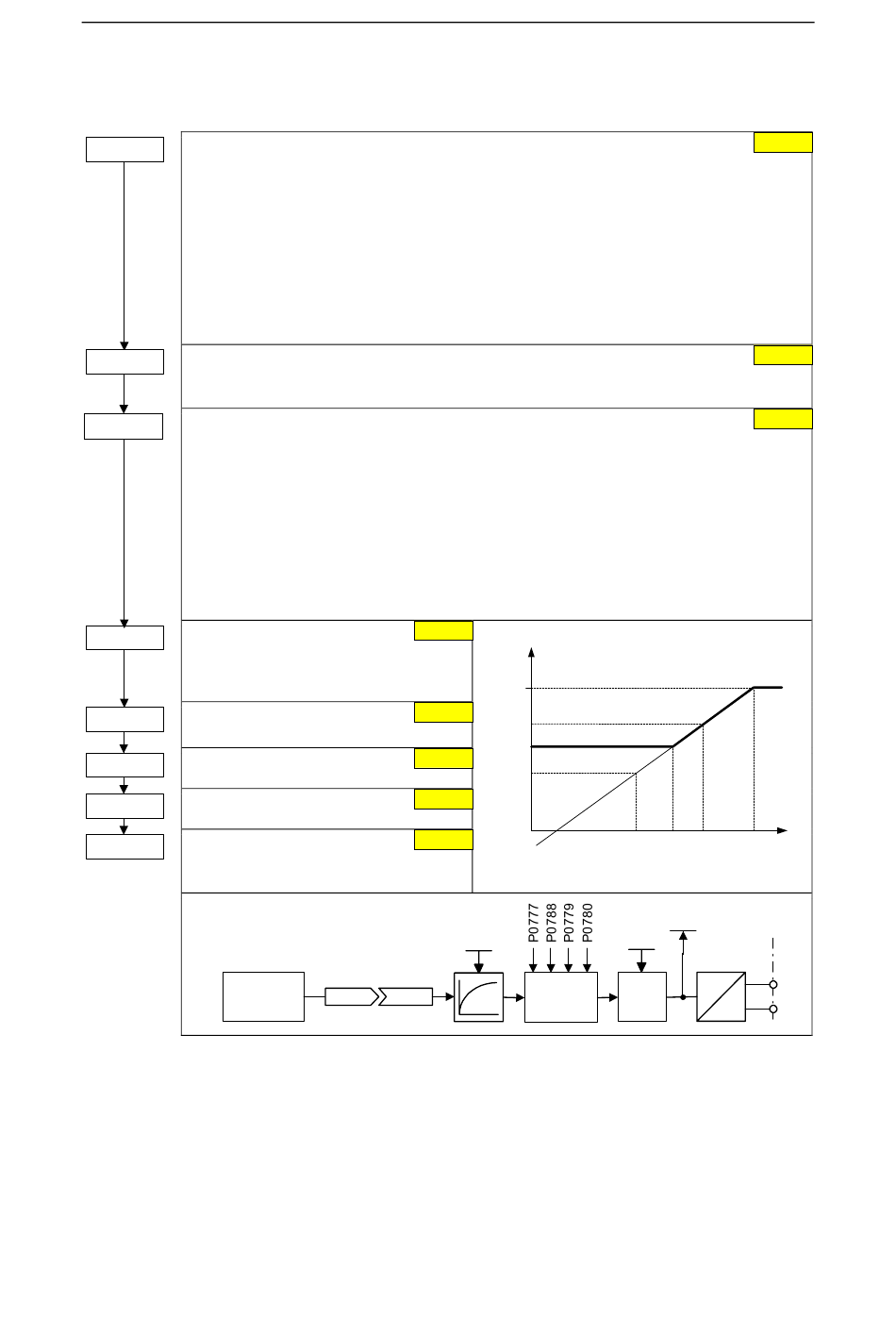

3.5.7.7 Salida analógica (DAC)
CI: DAC
P0771 =...
Define la función de la salida analógica 0 - 20 mA.
21 CO: frecuencia de salida (escalado según P2000)
24 CO: frecuencia de salida convertidor (escalado según P2000)
25 CO: tensión de salida (escalado según P2001)
26 CO: tensión circuito intermedio (escalado según P2001)
27 CO: corriente de salida (escalado según P2002)
NOTA
Para P0771 a P0781:
Índice 0 : salida analógica 1 (DAC1), bornes 12, 13
Índice 1 : salida analógica 2 (DAC2), bornes 26, 27
Tiempo de filtrado DAC
P0773 =...
Determina el tiempo de alisado [ms] para la señal de la salida analógica. Este parámetro
habilita el alisado de la DAC utilizando un filtro PT1.
Tipo DAC
P0776 = ...
Determina el tipo de salida analógica.
0 Salida de corriente
1 Salida de tensión
NOTA
• P0776 convierte el escalado de r0774 (0 – 20 mA ⇔ 0 – 10 V)
•
Los parámetros del escalado P0778, P0780 y la banda muerta se darán en el marge de
0 – 20 mA
Si la salida del DAC es de tensión, las salidas se tienen que cerrar con una resistencia de
500 Ω
Valor x1 escalado de la DAC
P0777 =...
Determina el valor de salida x1 en % y
representa el valor analógico más bajo de
P200x en % (según ajuste de P0771).
Valor y1 escalado de la DAC
P0778 =...
Representa en mA el valor de x1.
Valor x2 escalado de la DAC
P0779 =...
Valor y2 escalado de la DAC
P0780 =...
Ancho banda muerta de DAC
P0781 =...
Ajusta el ancho de la banda muerta en
[mA] para la salida analógica.
Canal DAC
Función
100
100.0 %
r0xxx P0771
xxx
P0771 = xxx
0.0 %
mA
20
0
P0780
y
2
P0781
P0778
y
1
20
0
P0773
DAC
Escalada
MICROMASTER 440
Edición 07/05
21
2 ms
0
P0777 P0779 100 % %
x x
1 2
r0774
P0781
DAC
D
Zona
A
muerta
