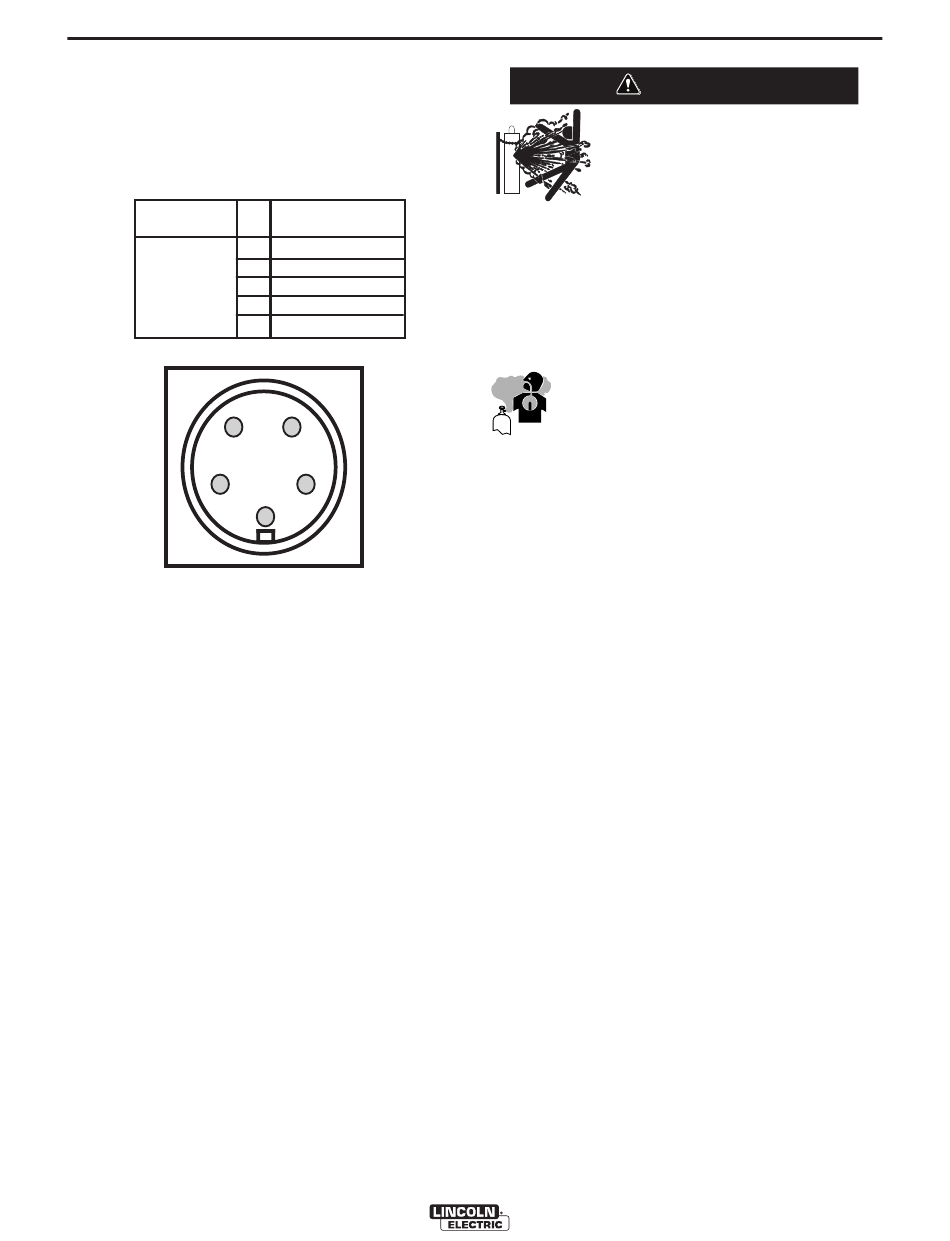

CONEXIONES DE CAbLE

Existe un conector circular para el gatillo de la pistola
al frente del LN-25™ PRO™.
Función
Pin
Conector de
A
gatillo de 5 B
pines sólo C
para pistolas D
en contrafase E
C
D
INSTALACIÓN
Cableado
Gatillo
No se usa
Común
No se usa
No se usa
B
E
A
LN-25™ PRO
CONEXIÓN DEL GAS PROTECTOR
ADVERTENCIA
Si sufre algún daño, el CILINDRO
puede explotar.
• Mantenga el cilindro en posición
vertical y encadenado para
soportarlo.
• Mantenga el cilindro alejado de áreas donde pueda
dañarse.
• Nunca levante la soldadora con el cilindro montado.
• Nunca permita que el electrodo de soldadura toque al cilin-
dro.
• Mantenga el cilindro alejado de la soldadura o de otros cir-
cuitos eléctricamente vivos.
• LA ACUMULACIÓN DE GAS PROTECTOR
PUEDE DAÑAR LA SALUD O CAUSAR LA
MUERTE.
• Apague el suministro de gas protector cuando no
esté en uso.
• Vea el Estándar Nacional Estadounidense z-49.1,
"Seguridad en Soldadura y Corte" publicado por la
Sociedad Estadounidense de Soldadura.
------------------------------------------------------------------------------------------
La presión máxima de entrada es 100 psi. (6.9 bar.)
Instale el suministro de gas protector en la siguiente forma:
1. Asegure el cilindro para evitar que se caiga.
2. Remueva el tapón del cilindro. Inspeccione las válvulas del cilin-
dro y regulador en busca de roscas dañadas, suciedad, polvo,
aceite o grasa. Remueva el polvo y la suciedad con un trapo
limpio. ¡NO MONTE EL REGULADOR SI hAY PRESENCIA
DE ACEITE, GRASA O DAÑOS! Informe a su proveedor de
gas de esta condición. El aceite o grasa en la presencia de
oxígeno de alta presión es explosivo.
3. Colóquese a un lado de la salida y abra la válvula del cilindro
por un instante. Esto remueve cualquier polvo o suciedad que
se haya acumulado en la salida de la válvula.
4. Monte el regulador de flujo a la válvula del cilindro y apriete bien
las tuercas de unión con una llave. Nota: si está conectando a
un cilindro de 100% CO , inserte el adaptador del regulador
2
entre el regulador y la válvula del cilindro. Si el adaptador está
equipado con una roldana de plástico, asegúrese de que esté
asentada para conexión al cilindro CO
5. Conecte un extremo de la manguera de entrada al conector de
salida del regulador de flujo. Conecte el otro extremo a la entra-
da de gas protector del sistema de soldadura. Apriete las tuer-
cas de unión con una llave.
6. Antes de abrir la válvula del cilindro, gire la perilla de ajuste del
regulador a la izquierda hasta que se libere la presión del
resorte de ajuste.
7. Colocándose a un lado, abra la válvula del cilindro lentamente
una fracción de vuelta. Cuando el medidor de presión del cilin-
dro deje de moverse, abra la válvula totalmente.
8. El regulador de flujo es ajustable. Ajústelo a la velocidad de flujo
recomendada para el procedimiento y proceso que se están uti-
lizando antes de hacer una soldadura.
