L8543062 ITA/ENG/FRA/ESP
04/2014 rev 0

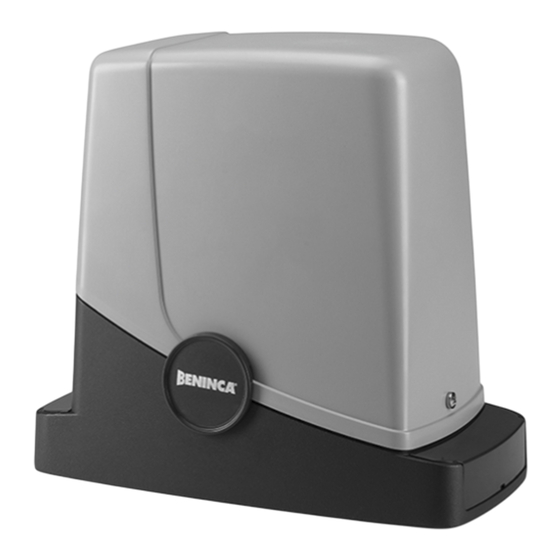

PONY
PONY
115
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI

Publicidad

Tabla de contenido
loading

Manuales relacionados para Beninca PONY

Resumen de contenidos para Beninca PONY

  • Página 1 L8543062 ITA/ENG/FRA/ESP 04/2014 rev 0 PONY PONY UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
  • Página 2 Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Declara que el producto: automatización para cancelas correderas modelo PONY es conforme a las condiciones de las siguientes Directivas CE: • DIRECTIVA 2004/108/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 15 de diciembre de 2004 sobre la aproximación de las legislaciones de los Estados miembros con relación a la compatibilidad electromagnética y que abroga la Directiva 89/336(CEE, según las...

  • Página 3: Descripción De La Automatización

    Descripción de la automatización Explicación de los componentes: Motorreductor con central incorporada PONY Cremallera M4 Nylon/Fe Pletinas de los finales de carrera Fotocélulas Topes mecánicos Selector con llave o teclado digital Luz intermitente Antena Controles preliminares Antes de realizar la instalación es indispensable realizar •...

  • Página 4: Datos Técnicos

    PONY se puede usar exclusivamente para cancelas correderas de uso residencial con un peso máximo de 400 kg. La longitud de la hoja no es vinculante; de cualquier manera no se recomienda instalar PONY en hojas de longitud superior a los 6 m.
  • Página 5 Colocación de la placa de cimentación - Cotas Además, es indispensable que la cremallera sobresalga res- La colocación de la placa deberá respetar las distancias indi- pecto al centro de la placa, al menos con las cotas indicadas cadas en las figuras 6a/b/c/d (vistas desde arriba): en la figura 3a (motor a la izquierda) y 3b (motor a la derecha) - Fig.2a instalación con motor a la izquierda para permitir la colocación de las pletinas de final de carrera.

  • Página 6: Colocación De La Placa De Cimentación - Cimentación De Cemento

    Colocación de la placa de cimentación - Cimentación de cemento Si la pavimentación no es de cemento o materiales similares, es necesario preparar un cimiento de cemento*, actúe de la siguiente manera: Fig. 7 1 - Realice una excavación adecuada (mínimo 40x30cm, con una profundidad mínima de 35 cm) considerando las cotas indicadas en el apartado anterior.

  • Página 7: Colocación De La Placa De Cimentación - Fijación Sobre Pavimentación

    Colocación de la placa de cimentación - Fijación sobre pavimentación En el caso de pavimentación de cemento (o materiales simila- Fig. 11 res) es posible fijar la placa directamente al suelo: 1 - Utilice los sistemas de fijación idóneos, que normalmente se encuentran en comercio, como tacos de acero de presión (figura 11 -ref A) o fijaciones con abrazadera de expansión (figura 11 -ref B) que hay que introducir con algunos golpes...

  • Página 8: Fijación De La Cremallera

    Fijación de la cremallera Fig. 16 La cremallera, fijada oportunamente a la hoja, transforma el movi- miento rotatorio del engranaje en el movimiento lineal de la hoja. Antes de fijar la cremallera es necesario desbloquear el moto- rreductor, actúe de la siguiente manera: 1 - Gire 180°...
  • Página 9 Fijación de las pletinas de final de carrera 8 - Una vez establecidos los puntos de parada óptimos, quite La parada del movimiento, ya sea en fase de apertura que de los dos tornillos, y con un taladro (punta de 4,5 mm), realice cierre, tiene lugar mediante las abrazaderas de final de carrera dos agujeros de 2 mm de profundidad que correspondan con FRD.1, que oportunamente fijadas en la cremallera, hacen inter-...

  • Página 10: Conserve Esta Guía Y Téngala Disponible Para Todos Los Usuarios De La Automatización

    (metales, plásticos, cables eléctricos, etc.). Se nualmente la puerta, actúe de la siguiente manera: recomienda contactar con un técnico especializado BENINCA' 1 - Gire 180° la tapa circular, de manera tal que se vea el perno o con una empresa especializada y habilitada para esto.
  • Página 11 Parti di ricambio - Spare parts - Lista de recambios Code Note 9688164 9688165 9686414 9688166 9686622 PONY 9688142 PONY 115 9686623 9686624 9688169 9686626 9688170 PONY 9688143 PONY 115 9686488 9688174...
  • Página 12 AUTOMATISMI BENINCÀ SpA - Via Capitello, 45 - 36066 Sandrigo (VI) - Tel. 0444 751030 r.a. - Fax 0444 759728...
