ASSEMBLAGGIO CAVALLETTO

•

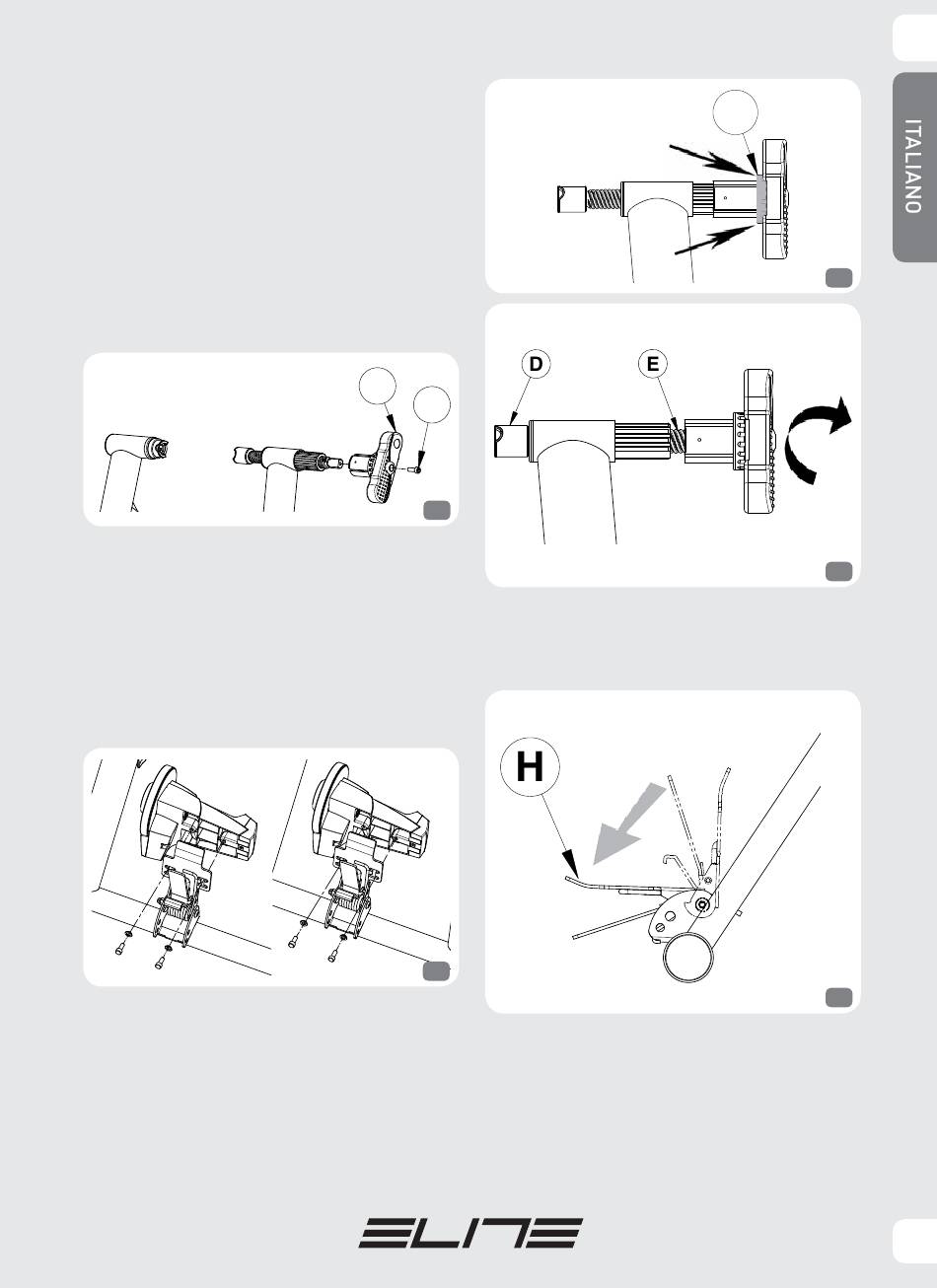

Aprire le gambe del cavalletto e posizionarlo su
una superficie piana.
•
In Figura 1 è mostrato anche come applicare la
manovella . Quando s'inserisce la manovella (G)
sul perno a vite si deve prestare attenzione affin-
ché la superficie piana presente sul perno vada a
combaciare con quella presente all'interno della
manovella. Utilizzare la vite M6x16 (I) per fissare
la manovella.
MONTAGGIO UNITÀ
•
Estrarre dalla scatola l'unità di resistenza e
fissarla sulla Spring Plate (H) come mostrato in
fig. 2. Sulla Spring Plate (H) ci sono due coppie di
fori, utilizzare i diversi fori in base al diametro
della ruota della bicicletta come mostrato in fig. 2.
28"

INSTALLAZIONE DELLA BICICLETTA

•
Accertarsi che il bloccaggio rapido della ruota
posteriore della bicicletta sia ben stretto.
•
Posizionare l'anello di bloccaggio (F) della
manovella nella posizione indicata in fig. 3 e svitare
la vite di fissaggio (E) finché la boccola destra (D)
arriva a contatto con il telaio del cavalletto fig. 4.
G
I
1
•
Spingere la Spring Plate (H) verso il basso in
modo da far scattare automaticamente il blocco
della stessa (fig. 5).
26"
2
•
Mettere in posizione la bicicletta inserendo
l'estremità sinistra del bloccaggio rapido posterio-
re nella boccola sinistra (C) (fig. 6). Per un bloc-
caggio più sicuro della bicicletta sul cavalletto,
assicurarsi che la boccola sinistra (C) (dove viene
bloccata la leva della quick release) abbia lo scari-
co rivolto verso l'alto (vedi fig. 7).
F
3
4
5
