Página 1: Tabla De Contenido
ZyWALL USG 100 ZyWALL USG 200 QUICK START GUIDE Unified Security Gateway Firmware v2.11 Edition 1, 11/2008 DEFAULT LOGIN DETAILS IP Address: https://192.168.1.1 Username: admin Password: 1234 CONTENTS ENGLISH DEUTSCH ESPAÑOL FRANÇAIS ITALIANO РУССКИЙ 简体中文繁體中文 www.zyxel.com Copyright 2008 ZyXEL Communications Corporation...
Página 2: Front And Rear Panels

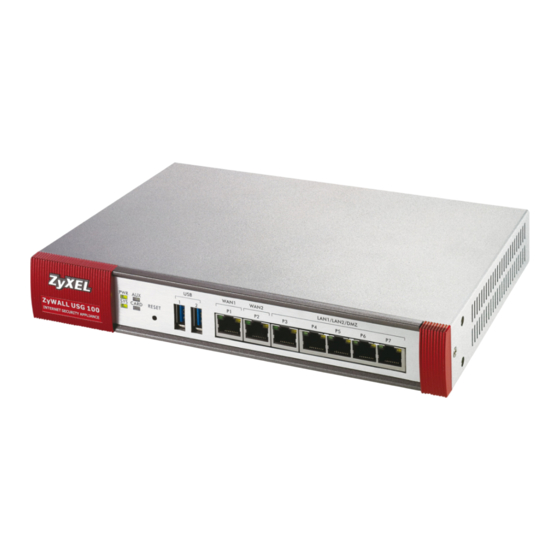

Front and Rear Panels USG 100 PWR AUX RESET P1 - P7 USB 1-2 SYS CARD POWER EXTENSION CONSOLE CARD SLOT USG 200 RESET PWR AUX P1 - P7 SYS CARD USB 1-2 POWER EXTENSION CONSOLE CARD SLOT...
Página 3: English
ENGLISH ENGLISH Checking the Package Contents Your package should include one of each of the following: • ZyWALL • RJ-45 Ethernet cable • Compact disk (CD) • Power cord • RS-232 console Y-cable • Rack-mounting kit • Printed Quick Start Guide...
Página 4 Rack-mounted Installation Mount the ZyWALL in a 19-inch rack or place it on a sturdy, flat surface. Leave 10 cm of clearance at the sides and 20 cm in the rear. 1. Align one bracket with the holes on one side of the ZyWALL and secure it with the included bracket screws.
Página 5 ENGLISH Connecting the Hardware 1. It is recommended that you configure the ZyWALL before using it to protect your network. Use an Ethernet cable to connect a computer to port P4. 2. Use another Ethernet cable(s) to connect port 1 and/or port 2 to an Ethernet jack with Internet access.
Página 6 4. Look at the front panel. The PWR light turns on. The SYS light blinks during system testing and initialization and then stays on when the system is ready.
Página 7 ENGLISH Web Login 1. Launch your web browser and go to http://192.168.1.1 (the ZyWALL automatically redirects you to https:// 192.168.1.1). 2. Click Yes to proceed if you get a security alert or certificate screen.
Página 8 3. Enter admin as the user name and 1234 as the password. Click Login. 4. It is strongly recommended that you change the password. Type and retype a new password, and click Apply.
Página 9 ENGLISH Installation Setup Wizard The Status screen opens. Click the Wizard icon in the upper right corner. Use an installation setup wizard to connect to the Internet and register the ZyWALL and/or activate trial services, like IDP and content filter. Use the installation wizard only for initial configuration starting from the default configuration.
Página 10 Changes you make in the installation wizard may not be applied if you have already changed the ZyWALL’s configuration. • INSTALLATION SETUP, ONE ISP sets up a single Internet connection for wan1. • INSTALLATION SETUP, TWO ISP sets up Internet connections for wan1 and wan2.
Página 11 ENGLISH Default Settings and Port Details The ZyWALL is configured for the following network topology by default. (ZyWALL USG 200)
Página 12 ZyWALL USG 200 Interfa IP Address and Suggested Use With Port Zone DHCP Settings Default Settings P1, P2 wan1, DHCP clients Connections to the wan2 Internet None, DHCP server Third WAN, additional disabled LAN, WLAN, or DMZ port or a separate network. lan1 LAN1 192.168.1.1, DHCP...
Página 13 ENGLISH ZyWALL USG 100 Suggested Use Interfa IP Address and Port Zone With Default DHCP Settings Settings P1, P2 wan1, DHCP clients Connections to the wan2 Internet P3, P4 lan1 LAN1 192.168.1.1, DHCP Protected LAN server enabled lan2 LAN2 192.168.2.1, DHCP...
Página 14 PCMCI Insert a wireless LAN card to use the wireless LAN feature. N CARD At the time of writing, you can use ZyXEL’s G-170S wireless SLOT card. You can optionally insert a 3G wireless card to access the Internet wirelessly via a 3G network. At the time of writing, you can use a Sierra Wireless AC850, AC860, AC880 or AC881 3G wireless card.
Página 15 ENGLISH Troubleshooting Problem Corrective Action None of the Make sure that you have the power cord connected to the LEDs turn on. ZyWALL and plugged in to an appropriate power source. Make sure you have the ZyWALL turned on. Check all cable connections.
Página 16 Problem Corrective Action Cannot access Check the cable connection between the ZyWALL and your the ZyWALL from computer or switch. Refer to section for details. the LAN. Ping the ZyWALL from a LAN computer. Make sure your computer’s Ethernet card is installed and functioning properly. Also make sure that its IP address is in the same subnet as the ZyWALL’s.
Página 17 Procedure to View a Product’s Certification(s) 1. Go to www.zyxel.com. 2. Select your product from the drop-down list box on the ZyXEL home page to go to that product's page. 3. Select the certification you wish to view from this page.
Página 19: Deutsch
DEUTSCH DEUTSCH Prüfen des Packungsinhalts Prüfen Sie ob alle Teile vorhanden sind: • ZyWALL • RJ-45-Ethernetkabel • CD • Netzkabel • Y-Kabel für RS-232- Konsole • Rackmontage- Zubehör • Kurzanleitung in Druckform...
Página 20 Rackmontage Montieren Sie die ZyWALL in einem 19"-Rack oder stellen Sie es auf eine stabile Unterlage. Lassen Sie seitlich 10 cm und hinten 20 cm Platz. 1. Richten Sie eine Halterung an den Löchern an der Seite der ZyWALL aus und schrauben Sie sie mit den mitgelieferten Montageschrauben fest.
Página 21 DEUTSCH 2. Wenn Sie beide Montagehalterungen befestigt haben, richten Sie die ZyWALL so im Rack aus, dass die entsprechenden Schraublöcher übereinander stehen. Befestigen Sie die ZyWALL mit den Befestigungsschrauben am Rack.
Página 22 Anschließen der Hardware 1. Es wird empfohlen, die ZyWALL zu konfigurieren, bevor Sie diese in Ihrem Netzwerk einsetzen. Schließen Sie einen Computer mit einem Ethernetkabel an P4 an. Port 2. Schließen Sie an Port 1 und/oder Port 2 Ihren Router mit Internetzugriff an.
Página 23 DEUTSCH 4. Betrachten Sie das vordere Bedienfeld. Die PWR-LED beginnt zu leuchten. Die SYS-LED blinkt während des Systemtests und der Initialisierung, und sie leuchtet, wenn der Test abgeschlossen und das System bereit ist.
Página 24 Anmelden im Internet 1. Starten Sie Ihren Internetbrowser und rufen Sie die Seite http:// 192.168.1.1 auf (der ZyWALL leitet Sie automatisch zur Seite https://192.168.1.1 weiter). 2. Wenn eine Sicherheitswarnung oder ein Zertifikatsfenster erscheint, klicken Sie auf Ja, um fortzufahren.
Página 25 DEUTSCH 3. Geben Sie als Benutzername admin und als Kennwort 1234 ein. Klicken Sie auf Login. 4. Es wird dringend empfohlen, das Kennwort zu ändern. Geben Sie zweimal das neue Kennwort ein, und klicken Sie auf Apply (Übernehmen).
Página 26 Installationsassistent Das Fenster Status (Status) wird angezeigt. Klicken Sie in der rechten oberen Ecke auf das Assistent-Symbol Stellen Sie mit dem Installationsassistenten eine Verbindung zum Internet her und registrieren Sie die ZyWALL und/oder aktivieren Sie Testdienste wie IDP oder den Content-Filter. Verwenden Sie den Setup-Assistenten beginnend mit der Standardkonfiguration nur für die Erstkonfiguration.
Página 27 DEUTSCH Das zweite Fenster des Assistenten hängt davon ab, welche Einstellung Sie bei "Encapsulation" gewählt haben. In den Handbüchern Ihres Internetprovider und auf dessen Online- Hilfeseiten erfahren Sie, was in die einzelnen Felder eingegeben werden muss. Wenn Ihnen bestimmte Daten nicht vorliegen, wenden Sie sich bitte an Ihren Internetprovider.
Página 28 Standardeinstellungen und Anschlussdetails Der ZyWALL ist standardmäßig für die folgende Netzwerktopologie konfiguriert. (ZyWALL USG 200)
Página 29 DEUTSCH ZyWALL USG 200 Empfohlene IP-Adressse und anschlu Verwendung mit Anschluss DHCP- Standardeinstellu Einstellungen ngen P1, P2 wan1, DHCP-Clients Verbindungen zum wan2 Internet Keine, DHCP-Server Drittes WAN, deaktiviert zusätzliches LAN, WLAN oder DMZ-Port oder separates Netzwerk. lan1 LAN1 192.168.1.1, DHCP- Geschütztes LAN Server aktiviert lan2...
Página 30 ZyWALL USG 100 Empfohlene IP-Adressse und anschlu Verwendung mit Anschluss DHCP- Standardeinstellu Einstellungen ngen P1, P2 wan1, DHCP-Clients Verbindungen zum wan2 Internet P3, P4 lan1 LAN1 192.168.1.1, DHCP- Geschütztes LAN Server aktiviert lan2 LAN2 192.168.2.1, DHCP- Geschütztes LAN Server aktiviert ext-wlan 10.59.0.1, DHCP-...
Página 31 Setzen Sie eine Wireless-LAN-Karte ein, um die Wireless- CARD SLOT LAN-Funktion zu nutzen. Zum Zeitpunkt der Drucklegung können Sie die Wireless-Card G-170S von ZyXEL verwenden. Sie können alternativ eine 3G-Wireless-Card einsetzen, um über ein 3G-Netzwerk auf das Internet zuzugreifen. Zum Zeitpunkt der Drucklegung können Sie eine Wireless-Card Sierra Wireless AC850, AC860, AC880 oder AC881 3G verwenden.
Página 32 Problembeseitigung Problem Lösungsmöglichkeit Es leuchtet keine Prüfen Sie die Stromversorgung der ZyWALL. Stellen Sie sicher, der LED- dass die ZyWALL eingeschaltet ist. Anzeigen. Wenn die LED-Anzeigen auch dann nicht leuchten, besteht möglicherweise ein Problem mit der Hardware. In diesem Fall sollten Sie sich an Ihren Händler wenden.
Página 33 DEUTSCH Problem Lösungsmöglichkeit Vom LAN kann Prüfen Sie die Kabelverbindung zwischen der ZyWALL und Ihrem nicht auf den Computer oder Switch. Eine ausführliche Beschreibung finden Sie ZyWALL in Abschnitt . zugegriffen Versuchen Sie die ZyWALL mit einem Ping vom LAN-Computer werden.
Página 34 Problem Lösungsmöglichkeit Es ist kein Zugriff Überprüfen Sie die Verbindung zwischen dem WAN Interface der auf das Internet ZyWALL und Ihrem Router zum Internet. Stellen Sie sicher, dass möglich. das Gerät für den Internetzugriff (zum Beispiel ein DSL-Modem) einwandfrei funktioniert. Prüfen Sie im Fenster Status den Status des WAN-Ports.
Página 35 DEUTSCH Schritte zum Ansehen von Produktzertifizierung(en) 1. Besuchen Sie www.zyxel.com. 2. Wählen Sie auf der ZyXEL-Homepage aus der Liste Ihr Produkt aus. 3. Wählen Sie auf dieser Seite Ihre gewünschte Zertifizierung aus.
Página 37: Español
ESPAÑOL ESPAÑOL Comprobación del contenido del paquete Su paquete debería incluir cada uno de los siguientes elementos: • ZyWALL • Cable Ethernet RJ-45 • CD • Cable de • Cable en Y de consola alimentación RS-232 • Kit para montaje en •...
Página 38: Instalación En Un Rack
Instalación en un rack Monte el ZyWALL en un rack de 19 pulgadas o colóquelo sobre una superficie resistente y plana. Deje 10 cm de espacio por los lados y 20 cm por detrás. 1. Alinee un soporte con los agujeros de un lado del ZyWALL y fíjelo con los tornillos del soporte incluidos.
Página 39: Conectar El Hardware
ESPAÑOL Conectar el hardware 1. Se recomienda que configure el ZyWALL antes de usarlo para proteger su red. Utilice un cable Ethernet para conectar un ordenador al puerto P4. 2. Utilice otro(s) cable(s) Ethernet para conectar el puerto 1 y/o el puerto 2 a una clavija Ethernet con acceso a Internet.
Página 40 4. Mire al panel frontal. La luz PWR se encenderá. La luz SYS parpadeará durante la prueba del sistema y la inicialización y luego se mantendrá encendida cuando el sistema esté listo.
Página 41: Acceso A La Web
ESPAÑOL Acceso a la Web 1. Abra su navegador y vaya a http://192.168.1.1 (el ZyWALL le llevará automáticamente a https:// 192.168.1.1). 2. Haga clic en Sí para continuar si se abre una pantalla de alerta de seguridad o certificado.
Página 42 3. Escriba admin como nombre de usuario y 1234 como contraseña. Haga clic en Login (Entrar). 4. Se recomienda que cambie la contraseña. Escriba y vuelva a escribir la nueva contraseña y haga clic en Apply (Aplicar).
Página 43: Asistente Para La Instalación
ESPAÑOL Asistente para la instalación Aparecerá la pantalla Status (Estado). Haga clic en el icono del Asistente en la esquina superior derecha. Utilice el asistente para la instalación para conectarse a Internet y registrar el ZyWALL y/o activar los servicios de prueba, como IDP y el filtro de contenidos.
Página 44 Las pantallas del asistente varían según el tipo de encapsulación usado. Consulte la información facilitada por su ISP y las pantallas de ayuda web para saber qué escribir en cada campo. Deje un campo en blanco si no tiene esa información.
Página 45: Configuración Predeterminada Y Detalles De Los Puertos
ESPAÑOL Configuración predeterminada y detalles de los puertos El ZyWALL está configurado para la siguiente topología de red por defecto. (ZyWALL USG 200)
Página 46 ZyWALL USG 200 Se aconseja utilizar Interfa Configuración de Puerto la configuración dirección IP y DHCP predeterminada P1, P2 wan1, Clientes DHCP Conexiones a Internet wan2 Ninguna, servidor DHCP Tercer puerto WAN, LAN desactivado adicional, WLAN, o DMZ o una red separada. lan1 LAN1 192.168.1.1, servidor...
Página 47 ESPAÑOL ZyWALL USG 100 Se aconseja utilizar Interfa Configuración de Puerto la configuración dirección IP y DHCP predeterminada P1, P2 wan1, Clientes DHCP Conexiones a Internet wan2 P3, P4 lan1 LAN1 192.168.1.1, servidor LAN protegida DHCP activado lan2 LAN2 192.168.2.1, servidor...
Página 48 N CARD inalámbrica. En el momento de esta publicación, puede usar SLOT la tarjeta inalámbrica ZyXEL G-170S. Opcionalmente, puede insertar una tarjeta inalámbrica 3G para acceder a Internet de forma inalámbrica a través de una red 3G. En el momento de esta publicación, puede usar una tarjeta inalámbrica Sierra Wireless AC850, AC860, AC880 o...
Página 49: Solución De Problemas
ESPAÑOL Solución de problemas Problema Solución Ninguno de los Asegúrese de haber conectado el cable de alimentación al LEDs se ZyWALL y si lo ha enchufado en una fuente de alimentación enciende. apropiada. Compruebe si el ZyWALL está encendido. Compruebe todas las conexiones de los cables.
Página 50 Problema Solución No se puede Compruebe la conexión de cables entre el ZyWALL y su acceder al ordenador o switch. Consulte la sección para más detalles. ZyWALL desde Realice un ping al ZyWALL desde un ordenador en la LAN. la LAN. Compruebe que la tarjeta Ethernet de su ordenador esté...
Página 51: Procedimiento Para Ver La(S) Certificación(Es) Del Producto
Procedimiento para ver la(s) certificación(es) del producto 1. Vaya a www.zyxel.com. 2. Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto. 3. Seleccione el certificado que desee visualizar en esta página.
Página 53: Français
FRANCAIS FRANÇAIS Vérification du contenu de l'emballage Votre emballage devrait inclure les éléments suivants: • ZyWALL • Câble Ethernet • Disque compact RJ-45 (CD) • Cordon d'alimentation • Câble en Y de console RS-232 • Kit de montage en rack •...
Página 54: Installation Avec Montage En Rack
Installation avec montage en rack Montez le ZyWALL dans un rack de 19 pouces ou placez-le sur une surface solide et plane. Laissez 10 cm de dégagement sur les côtés et 20 cm au dos. 1. Alignez un support avec les trous sur un côté du ZyWALL et fixez-le avec les vis du support incluses.
Página 55 FRANCAIS Connecter le matériel 1. Il est recommandé de configurer leZyWALL avant de l'utiliser pour protéger votre réseau. Utilisez un câble Ethernet pour connecter un ordinateur au port P4. 2. Utilisez un autre (d'autres) câble(s) Ethernet pour connecter le port 1 et/ou le port 2 à...
Página 56 4. Regardez le panneau avant. Le témoin lumineux PWR s'allume. Le témoin lumineux SYS clignote pendant le test et l'initialisation du système et reste ensuite allumé quand le système est prêt.
Página 57 FRANCAIS Ouverture d'une session web 1. Lancez votre navigateur web et allez à http://192.168.1.1 (le ZyWALL vous redirige automatiquement vers https:/ /192.168.1.1). 2. Cliquez sur Oui pour continuer si vous recevez une alerte de sécurité ou un écran de certificat.
Página 58 3. Entrez admin comme nom d'utilisateur et 1234 comme mot de passe. Cliquez sur Login (Ouvrir une session). 4. Il est fortement recommandé de changer le mot de passe Tapez et retapez un nouveau mot de passe, et cliquez sur Apply (Appliquer).
Página 59: Assistant D'iNstallation
FRANCAIS Assistant d'installation L'écran Status (Etat) s'ouvre. Cliquez sur l'icône de l'Assistant dans le coin supérieur droit. Utilisez un assistant d'installation pour vous connecter à Internet et enregistrez leZyWALL et/ou activez les services d'évaluation, comme IDP et le filtre de contenu. Utilisez l'assistant d'installation uniquement pour la configuration initiale en commençant par la configuration par défaut.
Página 60 Les modifications que vous avez faites dans l'assistant d'installation peuvent ne pas être appliquées si vous avez déjà changé la configuration de ZyWALL . • CONFIGURATIO D'INSTALLATIO N, UN ISP installe une seule connexion Internet pour wan1. • CONFIGURATION D'INSTALLATION, DEUX ISP installent des connexions Internet pour wan1 et wan2.
Página 61 FRANCAIS Paramètres par défaut et détails du port Le ZyWALL est configuré par défaut pour la topologie de réseau suivante. (ZyWALL USG 200)
Página 62 ZyWALL USG 200 Utilisation Adresse IP et Interfa suggérée avec Port paramètres les paramètres DHCP par défaut P1, P2 wan1, Clients DHCP Connexions à wan2 Internet Aucun, serveur Troisième WAN, port DHCP désactivé LAN, WLAN, ou DMZ supplémentaires ou un réseau séparé. lan1 192.168.1.1, serveur LAN protégé...
Página 63 FRANCAIS ZyWALL USG 100 Utilisation Adresse IP et Interfa suggérée avec Port paramètres les paramètres DHCP par défaut P1, P2 wan1, Clients DHCP Connexions à wan2 Internet P3, P4 lan1 LAN1 192.168.1.1, serveur LAN protégé DHCP activé lan2 LAN2 192.168.2.1, serveur LAN protégé...
Página 64 LAN sans fil. Au moment de la rédaction, vous pouvez utiliser la carte sans fil G- 170S ZyXEL. Vous pouvez aussi insérer une carte sans fil 3G pour accéder à l'Internet sans fil via un réseau 3G. Au moment de la rédaction, vous pouvez utiliser une carte Sierra Wireless AC850, AC860, AC880 ou AC881 3G wireless.
Página 65 FRANCAIS Dépannage Problème Action corrective Aucune LED ne Vérifiez que votre cordon d'alimentation est connecté au ZyWALL s'allume. et branché dans une prise de courant appropriée. Vérifiez que le ZyWALL est allumé. Vérifiez toutes les connexions câblées. Si les LED ne s'allument toujours pas, cela signifie que vous avez peut-être un problème matériel.
Página 66 Problème Action corrective Impossible Vérifiez la connexion câblée entre leZyWALL et votre ordinateur d'accéder au ou commutateur. Reportez-vous à la section pour les détails. ZyWALL à partir Exécutez la commande Ping sur le ZyWALL à partir d'un du LAN. ordinateur du LAN. Vérifiez que la carte Ethernet de votre ordinateur est installée et fonctionne correctement.
Página 67 1. Allez à www.zyxel.com. 2. Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit. 3. Sélectionnez la certification que vous désirez consulter dans cette page.
Página 69: Controllo Del Contenuto Della Confezione
ITALIANO ITALIANO Controllo del contenuto della confezione La confezione dovrebbe comprende un esemplare di tutti gli elementi elencati di seguito: • ZyWALL • Cavo Ethernet RJ-45 • CD-ROM • Cavo di • Cavo Y console RS- alimentazione • Kit di montaggio su •...
Página 70: Installazione Su Rack
Installazione su rack Montare lo ZyWALL in un rack da 19 pollici o appoggiarlo su una superficie piana e stabile. Lasciare 10 cm di spazio ai lati e 20 cm dietro. 1. Allineare una staffa con i fori su un lato dello ZyWALL, quindi fissarlo con le viti fornite in dotazione.
Página 71: Collegamento Dell'hArdware
ITALIANO Collegamento dell'hardware 1. Si consiglia di configurare ZyWALL prima di utilizzarlo per proteggere la rete. Utilizzare un cavo Ethernet per collegare un computer alla porta P4. 2. Utilizzare altri cavi Ethernet per collegare la porta 1 e/o la porta 2 a un jack Ethernet con accesso a Internet.
Página 72 4. Osservare il pannello anteriore. La luce PWR si accende. La luce SYS lampeggia durante il test e l'inizializzazione del sistema, quindi resta accesa quando il sistema è pronto.
Página 73 ITALIANO Login Web 1. Avviare il browser e aprire l'indirizzo http://192.168.1.1 (ZyWALL redirige automaticamente a https:// 192.168.1.1). 2. Fare clic su Sì per procedere se viene visualizzato un avvisto di protezione o una schermata per il certificato.
Página 74 3. Immettere admin come nome utente e 1234 come password. Fare clic su Login. 4. È vivamente consigliato cambiare la password. Digitare e ridigitare una nuova password, quindi fare clic su Applica.
Página 75 ITALIANO Configurazione guidata installazione Viene aperta la schermata Stato. Fare clic sull'icona della procedura guidata nell'angolo superiore destro. Utilizzare la configurazione guidata per connettersi a Internet e registrare il ZyWALL e/o attivare i servizi offerti per valutazione, come ad esempio IDP e il filtraggio dei contenuti.
Página 76 Le schermata della procedura guidata variano a seconda del tipo di incapsulamento utilizzato. Vedere le informazioni fornite dall'ISP e le schermate della guida online per sapere cosa immettere in ciascun campo. Lasciare un campo vuoto se non si possiedono queste informazioni.
Página 77 ITALIANO Impostazioni predefinite e dettagli delle porte ZyWALL è configurato per la seguente topologia di rete per impostazione predefinita. (ZyWALL USG 200)
Página 78 ZyWALL USG 200 Uso suggerito Indirizzo IP e Interfac Porta Zona impostazioni impostazioni DHCP predefinite P1, P2 wan1, Client DHCP Connessioni a wan2 Internet Nessuno, server Terza porta WAN, DHCP disabilitato LAN aggiuntiva, WLAN o DMZ o rete separata. lan1 LAN1 192.168.1.1, server LAN protetta...
Página 79 ITALIANO ZyWALL USG 100 Uso suggerito Indirizzo IP e Interfac Porta Zona impostazioni impostazioni DHCP predefinite P1, P2 wan1, Client DHCP Connessioni a wan2 Internet P3, P4 lan1 LAN1 192.168.1.1, server LAN protetta DHCP abilitato lan2 LAN2 192.168.2.1, server LAN protetta...
Página 80 Inserire una scheda LAN wireless per utilizzare la CARD SLOT funzione LAN wireless. Nell'istante in cui scriviamo è possibile utilizzare la scheda wireless G-170S di ZyXEL. È in opzione possibile inserire una scheda wireless 3G per accedere a Internet senza fili tramite una rete 3G.
Página 81: Risoluzione Dei Problemi
ITALIANO Risoluzione dei problemi Problema Azione correttiva Nessuno dei LED Assicurarsi di aver collegato il cavo di alimentazione a ZyWALL e è acceso. a una sorgente di alimentazione appropriata. Assicurarsi che ZyWALL sia acceso. Controllare tutti i collegamenti dei cavi. Se i LED continuano a non accendersi, potrebbe esserci un guasto hardware.
Página 82 Problema Azione correttiva Impossibile Controllare il collegamento dei cavi tra ZyWALL e il computer o lo accedere a switch. Vedere la sezione per i dettagli. ZyWALL dalla Eseguire il ping di ZyWALL da un computer della LAN. Verificare LAN. che la scheda Ethernet del computer sia installata e correttamente funzionante.
Página 83 1. Aprire la pagina www.zyxel.com. 2. Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione. 3. Selezionare da questa pagina la certificazione che si desidera visualizzare.
Página 85: Русский
РУССКИЙ РУССКИЙ Проверка комплектности В комплект входят следующие позиции, по 1 шт: • Устройство • Кабель RJ-45 Ethernet • Компакт- ZyWALL диск • Y-разветвитель RS-232 • Сетевой шнур для подключения консоли • Монтажный комплект для • Краткое руководство установки в стойку (брошюра)
Página 86: Установка В Стойку
Установка в стойку Устройство ZyWALL может устанавливаться в 19-дюймовую стойку или на любую твердую плоскую поверхность. Оставьте вентиляционные зазоры по 10 см по бокам и 20 см сзади. 1. Закрепите по бокам устройства кронштейны винтами из комплекта поставки. 2. Установите устройство в стойку в выбранную позицию и, убедившись...
Página 87 РУССКИЙ Подключение Перед подключением убедитесь, что выключатель питания на задней панели находится в положении “выключено”. 1. Перед подключением устройства ZyWALL к защищаемой сети рекомендуется выполнить его предварительную настройку. Подключите компьютер к порту P4 кабелем Ethernet. 2. Подключите кабелями Ethernet к портам 1 и/или 2 линии, по которым...
Página 88 3. Подключите прилагаемый сетевой адаптер к сетевому разъему (на задней панели) и в розетку электросети. 4. Посмотрите на переднюю панель. Должен загореться индикатор PWR на передней панели. Индикатор SYS мигает по ходу выполнения внутреннего теста и инициализации. Его постоянное свечение говорит о готовности системы.
Página 89 РУССКИЙ Веб-конфигуратор 1. Запустите web-браузер и перейдите на страницу http://192.168.1.1 (произойдет автоматическое перенаправление на адрес https://192.168.1.1). 2. В случае вывода каких-либо запросов на подтверждение потенциально небезопасных операций или приема сертификатов для продолжения нажмите Yes.
Página 90 3. Введите в поле User name имя пользователя admin и в поле — Password пароль 1234. Нажмите кнопку Login. 4. Рекомендуется сразу же сменить пароль. Наберите новый пароль в поле New Password и — еще раз в поле Retype to Confirm; затем нажмите кнопку...
Página 91 РУССКИЙ Мастер первоначальной настройки Installation Setup Wizard После открытия экрана Status воспользуйтесь значком Wizard расположенным в правом верхнем углу. Мастер первоначальной настройки installation setup wizard служит для подключения к Интернету и регистрации устройства ZyWALL и/ или активации пробного доступа к дополнительным сервисам, таким как...
Página 92 Если конфигурация устройства ZyWALL уже была изменена, внесение изменений в нее с помощью мастера installation setup wizard может оказаться невозможным. • Пункт INSTALLATION SETUP, ONE ISP служит для настройки единственного соединения с Интернетом, через порт wan1. • Пункт INSTALLATION SETUP, TWO ISP служит для конфигурирования...
Página 93 РУССКИЙ Значения конфигурационных параметров и настройки портов по-умолчанию С настройками по-умолчанию устройство ZyWALL рассчитано на использование в следующей топологии сети. ZyWALL USG 200...
Página 94 ZyWALL USG 200 Предполагаемое интерфе Зон IP-адрес и использование в Порт йс а настройки DHCP заводской конфигурации P1, P2 wan1, DHCP-клиенты Подключения к wan2 Интернету Нет, сервер DHCP Третий порт WAN выключен (ГВС), дополнительный LAN (ЛВС), WLAN (БЛВС), порт DMZ или отдельная...
Página 95 РУССКИЙ ZyWALL USG 100 Предполагаемое интерфе Зон IP-адрес и использование в Порт йс а настройки DHCP заводской конфигурации P1, P2 wan1, DHCP-клиенты Подключения к wan2 Интернету P3, P4 lan1 LAN1 192.168.1.1, сервер Защищенная ЛВС DHCP включен lan2 LAN2 192.168.2.1, сервер...
Página 96 CARD вставьте соответствующую сетевую карту.На момент SLOT написания руководства можно использовать беспроводную сетевую карту ZyXEL G-170S. Вы также можете установить сетевую 3G карту для беспроводного доступа в Интернет через сеть 3G. На момент написания руководства можно использовать беспроводную сетевую карту Sierra Wireless AC850,...
Página 97: Диагностика И Устранение Неисправностей
РУССКИЙ Диагностика и устранение неисправностей Неисправнос Меры по устранению ть Светодиодные Проверьте, подключено ли устройство ZyWALL к электросети индикаторы не сетевым шнуром. Убедитесь, что устройство ZyWALL светятся. включено. Проверьте все кабельные соединения. Если светодиодные индикаторы по-прежнему не светятся, возможно, устройство неисправно. Обратитесь к продавцу.
Página 98 Неисправнос Меры по устранению ть Нет доступа к Проверьте кабельное соединение между устройством ZyWALL устройству и компьютером или коммутатором. См. раздел . ZyWALL со Направьте устройству ZyWALL ping-запрос с одного из стороны ЛВС. компьютеров ЛВС. Убедитесь в правильности установки и функционирования...
Página 99 РУССКИЙ Просмотр информации о соответствии продукта нормативным требованиям 1. Перейдите на сайт ZyXEL по адресу www.zyxel.ru. 2. Выберите свой продукт из раскрывающегося списка для перехода к странице продукта. 3. Просмотрите информацию о соответствии нормативным требованиям.
Página 101: 简体中文
简体中文简体中文检查包装内容产品包装内应该包含下列物品，每项各一件 : • ZyWALL • RJ-45 以太网连接线 • 光盘（CD） • 电源线 • RS-232 Y 型设置线 • 机架安装套件 • 快速入门指南印刷本...
Página 102 机架安装将 ZyWALL 安装在 19 英寸的机架内或将它放置在稳定的平面上。两侧留下十公分的空间，后方则为二十公分。 1. 将一个具有螺丝孔的托架靠在开关的一侧，然后以包装内附的托架螺钉固定。以相同方式接上另一托架。 2. 接上两个托架后，将托架的螺丝孔对齐机架对应的螺丝孔，以此方式将开关安装在机架内。利用机架安装螺钉将开关固定于机架上。...
Página 103 简体中文连接硬件在您进行硬件连接前，要先确认后方面板上的电源开关为关闭状态。 1. 建议您在使用 ZyWALL 保护网络前先完成设置。使用以太网连接线将电脑连接至端口 P4。 2. 使用其他以太网连接线将端口 1 及 / 或端口 2 连接至具有网络连接功能的以太网接口。 3. 使用附带的电源适配器将电源插头（在后面板上）连接到电源。...
Página 104 4. 查看前面板。电源 PWR 指示灯亮起。系统测试及启动的过程中系统 SYS 指示灯会跟着闪烁，然后等到系统准备妥当时则维持亮起的状态。...
Página 105 简体中文网络登录 1. 启动您的网络浏览器并前往 http://192.168.1.1 （ZyWALL 会自动将您重新导向 https:// 192.168.1.1）。 2. 如果您遇到安全性警示或凭证画面，请点击 " 是 " 以继续进行。 3. 输入 admin 作为用户名，而密码为 1234 点击 " 登录 "。...
Página 106 4. 强烈建议您更换密码。输入新的密码后再重新输入一次，然后点击 " 应用 "。...
Página 107 简体中文安装设置向导打开状态页面。点击右上角的向导图标。利用安装设置向导来连接互联网，并注册 ZyWALL 且 / 或启动试用服务，如入侵检测与保护。安装精灵仅适用于 ZyWALLZyWALL 初始状态。...
Página 108 如果您已经改变了初始状态，则您在安装向导中所作的更改也许不会被 ZyWALL 实际应用。 • 安装设置，一个 ISP 为 wan1 设定单一网络连接。 • 安装设置，两个 ISP 为 wan1 与 wan2 设置互联网连接。向导页面依照使用的互联网连接类型而有所差异。请参考您的网络服务提供商提供的相关信息及在线帮助页面以了解各项栏位应该输入的内容。如果您没有某项信息，则将其栏位保留空白。...
Página 109 简体中文默认值及端口的详细信息 ZyWALL 默认值为以下网络拓扑结构。 (ZyWALL USG 200)
Página 110 服务器 192.168.3.1, 已关闭公共服务器（例如网 DHCP 服务器络、电子邮件及文件传输协议）无无辅助调制解调器 CONSOLE 无无无本地管理 ZyWALL USG 100 以太网接端口区域 IP 地址及 DHCP 设置默认值适用于口 P1, P2 wan1, DHCP 用户互联网连接 wan2 P3, P4 lan1 LAN1 192.168.1.1, 已启动...
Página 111 简体中文以太网接端口区域 IP 地址及 DHCP 设置默认值适用于口 ext-wlan WLAN 10.59.0.1, 已启动 DHCP 无线接入点服务器 192.168.3.1, 已关闭公共服务器（例如网 DHCP 服务器络、电子邮件及文件传输协议）无无辅助调制解调器 CONSOLE 无无无本地管理...
Página 112 使用超 5 类 8 芯线或上述 Ethernet 电缆，连接路由器、交换机、计算机、接入点等。 RS-232 使用一根 RS-232 控制线连接备份 / 拨入调制解调器。 CONSOLE RS-232 使用一根 RS-232 控制线连接一台本地计算机，用于基于命令的管理。 EXTENSION PCMCIA 插入一个无线局域网卡，以使用无线局域网功能。至本手册 CARD SLOT 编写时为止，您可使用 ZyXEL 的 G-170S 无线网卡。您可选择插入一个 3G 无线网卡，以便通过 3G 网络无线访问 Internet。至本手册编写时为止，您可使用 Sierra Wireless AC850,AC860, AC880 或 AC881 3G 无线网卡。...
Página 113 简体中文故障排除问题解决方法 LED 指示灯全部不确认电源线已经接上 ZyWALL 并且插入适当的电源插座。确认您已亮。经启动 ZyWALL 电源。检查所有连接线的连接状况。如果 LED 指示灯仍然不亮，则可能是硬件方面的问题。如果出现这种情况，您应该联系当地的经销商。局域网端连接检查 ZyWALL 与您电脑 ( 或交换机 ) 间的线路连接状况。请参考第 ZyWALL。章以了解详细信息。由局域网的电脑向 ZyWALL 发出 Ping 命令。确保您电脑的以太网网卡安装正确并工作正常。另外还要确保它的 IP 地址与 ZyWALL 的 IP 地址位于同一子网内。在电脑中点击开始 -〉所有程序 -〉附件 -〉命令提示符。在命令提示符窗口中输入...
Página 114 查看产品的认证 1. 访问 www.zyxel.cn。 2. 在 ZyXEL 首页的下拉列表框中选择您所购买的产品以前往该产品的相关网页。 3. 在该网页选择您想要查看的认证。...
Página 115: 繁體中文
繁體中文繁體中文檢查包裝內容產品包裝內應該包含下列物品，每項各一件： • ZyWALL • RJ-45 乙太網路連接線 • 光碟（CD） • 電源線 • RS-232 Y 型設定線 • 機架安裝套件 • 快速入門指南印刷本...
Página 116 機架安裝將 ZyWALL 安裝在 19 英吋的機架內或將它放置在穩定的平面上。兩側留下十公分的空間，後方則為二十公分。 1. 將一個具有螺絲孔的托架靠在開關的一側，然後以包裝內附的托架螺釘固定。以相同方式接上另一托架。 2. 接上兩個托架後，將托架的螺絲孔對齊機架對應的螺絲孔，以此方式將開關裝置在機架內。利用機架安裝螺釘將開關固定於機架。...
Página 117 繁體中文連接硬體 1. 建議您在使用 ZyWALL 保護網路前先完成設定。使用乙太網路連接線將電腦連結至連接埠 P4。 2. 使用另一條乙太網路連接線將連接埠 1 及 / 或連接埠 2 連結至具有網路連線功能的乙太網路插孔。 3. 使用隨附的電源轉接器將電源插槽 ( 位於後方面板 ) 連接到電源插座。...
Página 118 4. 請看前面板。電源 PWR 指示燈亮起。系統測試及啟動的過程中系統 SYS 指示燈會跟著閃爍，然後等到系統準備妥當時則維持亮起的狀態。...
Página 119 繁體中文網路登入 1. 啟動您的網路瀏覽器並前往 http://192.168.1.1 （ZyWALL 會自動將您重新導向 https://192.168.1.1）。 2. 假使您遇到安全性警示或憑證畫面，點擊 " 是 " 以繼續進行。...
Página 120 3. 輸入 admin 作為使用者名稱，而密碼為 1234 點擊 " 登入 "。 4. 強烈建議您更換密碼。輸入新的密碼後再重新輸入一次，然後點擊 " 套用 "。...
Página 121 繁體中文安裝設定精靈打開狀態畫面。點擊右上角的精靈圖示。利用安裝設定精靈來連接網際網路，並註冊 ZyWALL 且 / 或啟動試用服務，像是 IDP 及內容過濾功能。安裝精靈僅適用於 ZyWALL 處於初始組態。...
Página 122 假使您已經改變了初始組態，則您在安裝精靈中所作的變動或許不被 ZyWALL 實際套用。 • INSTALLATION SETUP, ONE ISP 為 wan1 設定單一網際網路連線。 • INSTALLATION SETUP, TWO ISP 為 wan1 與 wan2 設定網際網路連線。精靈畫面依照使用的網際網路連線種類而有所差異。請參考您的網路服務提供者提供的相關資訊及線上輔助畫面以了解各項欄位應該輸入的內容。如果您沒有那項資訊，則將該欄位保留空白。...
Página 123 繁體中文預設值及連接埠的細節 ZyWALL 預設值為以下的網路拓璞結構。(ZyWALL USG 200)
Página 124 ZyWALL USG 200 乙太網連接埠區域 IP 位址及 DHCP 設定預設值適用於路界面 P1, P2 wan1, DHCP 使用者通往網際網路的連結 wan2 無，已關閉 DHCP 伺服器第三 WAN 埠、額外 LAN 埠、WLAN 埠或 DMZ 埠或獨立網路。 lan1 LAN1 192.168.1.1, 已啟動受到保護的區域網路 DHCP 伺服器 lan2 LAN2 192.168.2.1, 已啟動...
Página 125 繁體中文 ZyWALL USG 100 乙太網連接埠區域 IP 位址及 DHCP 設定預設值適用於路界面 P1, P2 wan1, DHCP 使用者通往網際網路的連結 wan2 P3, P4 lan1 LAN1 192.168.1.1, 已啟動受到保護的區域網路 DHCP 伺服器 lan2 LAN2 192.168.2.1, 已啟動受到保護的區域網路 DHCP 伺服器 ext- WLAN 10.59.0.1, 已啟動 DHCP 無線網路擷取點...
Página 126 使用 8 芯 Category 5e 或更高規格的乙太網路連接線連接路由器、交換器、路由器、無線基地台等裝置。 RS-232 使用 RS-232 Console 纜線連接撥接備份 / 撥接數據機。 CONSOLE RS-232 使用 RS-232 Console 纜線連接本機電腦以便進行指令管理。 EXTENSION PCMCIA 插入無線網卡以使用無線網路功能。在本文撰寫時，您可以 CARD SLOT 使用 ZyXEL G-170S 無線網卡。您可以選擇插入 3G 無線網卡，透過 3G 網路接取網際網路。在本文撰寫時，您可以使用 Sierra Wireless AC850, AC860, AC880 或 AC881 3G 無線網卡。...
Página 127 繁體中文疑難排解問題修正動作 LED 指示燈全部不確認電源線已經接上 ZyWALL 並且插入適當的電源插座。確認您已亮。經啟動 ZyWALL 電源。檢查所有連接線的連結狀況。假使 LED 指示燈仍然不亮，或許是硬體方面的問題。如果發生這種情形，您應該連絡當地的經銷商。區域網路端連接檢查 ZyWALL 與您電腦 ( 或 switch) 間的線路連接狀況。請參考第 ZyWALL。章以了解細節。由區域網路的電腦向 ZyWALL 發出 Ping 指令。確認您電腦的乙太網路卡安裝正確並運作正常。另外還要確認它的 IP 位址與 ZyWALL 的 IP 位址位在同一子網路內。在電腦中點擊 " 開始 "，功能表中，" 所有程式 " 裡 " 附屬應用程式...
Página 128 檢視產品的認證 1. 前往 www.zyxel.com。 2. 在 ZyXEL 首頁的下拉式清單方塊中選擇您所購買的產品以前往產品的相關網頁。 3. 由此網頁選擇您想要檢視的認證。...
