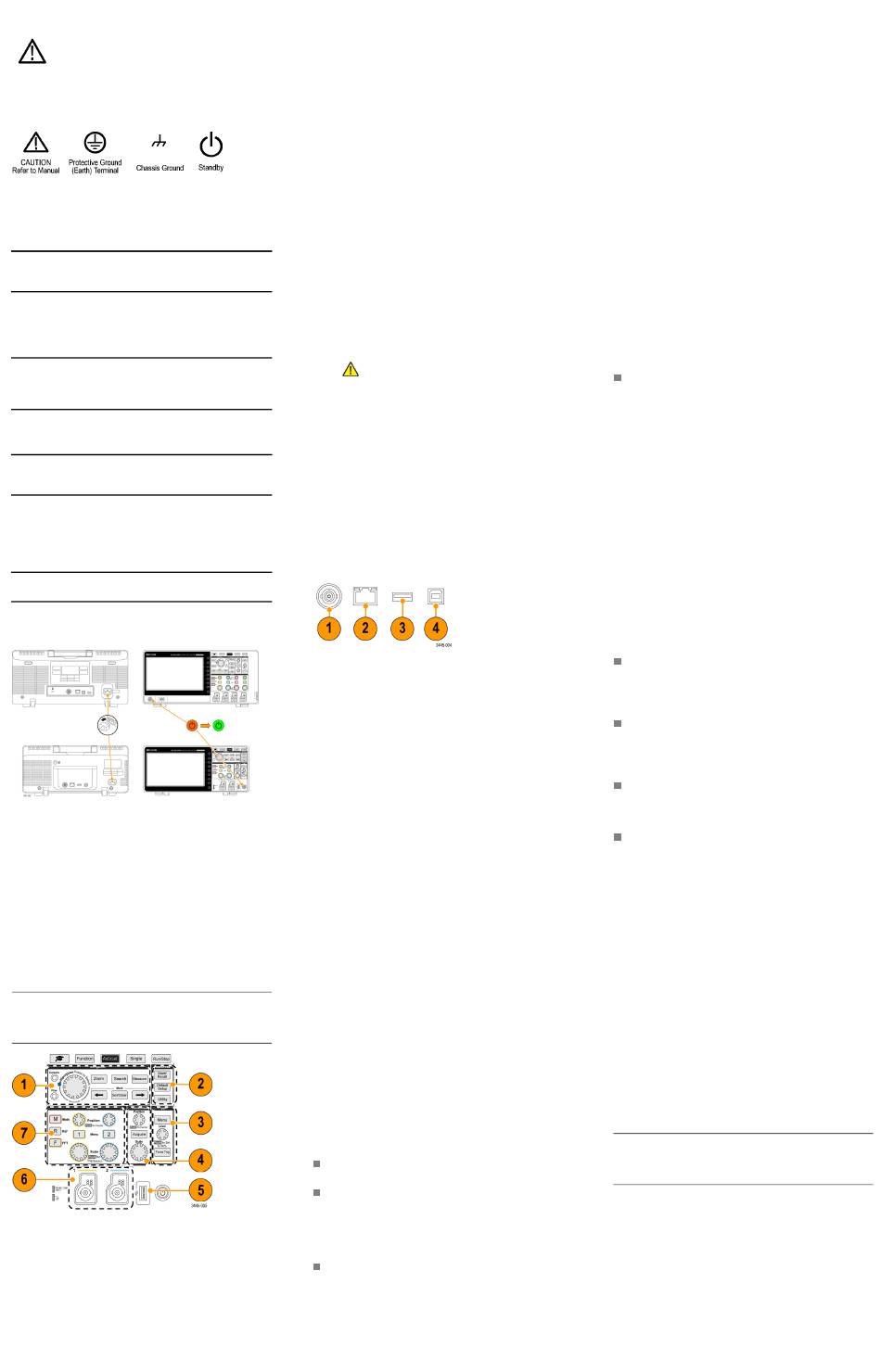

Если этот символ нанесен на прибор, справьтесь
с руководством по изделию для выяснения
характера потенциальной опасности и мер по
ее предотвращению. (Этот символ может также
использоваться для указания на номинальные
значения в руководстве.)
Следующие символы могут быть нанесены на прибор:
Эксплуатационные требования
Требования к окружающей среде
Параметр Описание
Диапазон от 0 до +50 °C, с максимальным градиентом
рабочих 5 °C/минута, без конденсации, до 3 000 метров
температур высоты
Рабочая относительная влажность от 5 до 95 % при
влажность температуре до +30 °C
относительная влажность от 5 до 60 %
при температуре от +30 до +50 °C, без
конденсации
Высота над До 3 000 метров (9 842 футов)
уровнем моря
(в рабочем
режиме)
Требования к электропитанию
Параметр Описание
Напряжение переменное от 100 до 240 В ±10%
источника (среднеквадратичное значение), однофазное
питания
Частота
50/60 Гц во всем диапазоне напряжения
источника
питания
питания
переменный ток 400 Гц (от 360 до 440 Гц) для
115 В (от 100 Вдо 132 В) среднеквадратичные
AC
значения во всем диапазоне напряжений
источника
Потребляемая Все модели: Максимальная 80 Вт
мощность
Установка
Питание устройства
Присоедините шнур питания (входит в комплект поставки)
к соединителю питания на задней панели. Включение и
выключение прибора производится кнопкой включения на
передней панели. Для полного обесточивания устройства
отсоедините шнур питания.
Элементы управления и подключения
Ознакомьтесь с Руководством пользователя цифрового
запоминающего осциллографа серии TBS2000 (артикул
Tektronix 077-1147-xx) для получения подробной
информации об органах управления прибора, интерфейсе
пользователя, выполнении измерений и сведений о
гарантии.
Передняя панель
ПРИМЕЧАНИЕ. Некоторые органы управления и
соединители на передней панели двухканальных и
четырехканальных моделей различаются, но их функции
идентичны.
1. Используйте органы управления Navigation
(Навигация) для выбора элементов меню, задания
значений, отображения и перемещения курсоров,
увеличения фрагмента сигнала и добавления меток
(тегов) к записям сигналов. Функции Mark (Метки)
неактивны в текущей версии, но доступны в будущих
обновлениях программного обеспечения.
Авторское право: © Tektronix, Inc. Все права защищены.
2. Используйте органы управления Resource (Ресурсы)
для вывода меню, выбора и отображения результатов
выполняемых автоматически измерений; сохранения
или извлечения из памяти настроек, сигналов и
изображений на экране; установки языка интерфейса
пользователя, даты и времени, настроек ЛВС и
беспроводной сети и много другого.
3. Используйте органы управления Trigger (Пуск) для
задания способа пуска, канала источника пускового
сигнала, объединения сигнала пуска, фронта пуска
сигнала (положительного или отрицательного), уровня
пуска и других настроек.
4. Используйте органы управления Horizontal
(Горизонталь) для установки режима записи,
длительности записи сигнала, масштаба по
горизонтали (цены деления основной горизонтальной
сетки и числа отсчетов в секунду) и других настроек.
5. Используйте хост-порт USB 2.0 для подключения
флэш-накопителя USB для сохранения и извлечения
изображений на экране, сигналов, настроек и
установки нового программного обеспечения
осциллографа.
6. Используйте соединители TekVPI
подачи сигнала на осциллограф. Максимальное
измеряемое входное напряжение прибора —
300 В , категория безопасности II.
(среднеквадратичное)
A — этот символ после измеренного значения
указывает на то, что сигнал выходит за пределы
измерения (происходит ограничение). Это явление
часто возникает, когда сигнал выходит за верхний или
нижний края экрана. Для получения точного значения
измеренной величины следует задать масштаб по
вертикали и/или положение регулировочной ручки
таким образом, чтобы изображение сигнала полностью
помещалось в поле экрана.
7. Используйте органы управления Vertical (Вертикаль)
для выбора отображаемого сигнала, вывода меню
для объединения сигнала, полосы пропускания,
типа и затухания в щупа; перемещения изображения
сигнала на экране вверх и вниз; установки масштаба
по вертикали (цены деления вертикальной сетки в
вольтах) и других настроек.
Задняя панель
1. Вспомогательный выход. При наступлении события
пуска выводится восходящий фронт для синхронизации
иного измерительного оборудования.
2. Соединитель ЛВС. Позволяет подключить к ЛВС
с использованием интерфейса 10/100 Base-T для
дистанционного управления прибором.
3. Соединитель USB (Хост). Позволяет подключить
флэш-накопитель USB для сохранения и извлечения
изображений на экране и настроек или адаптер Wi-Fi для
беспроводного дистанционного управления.
4. Соединитель USB (Устройство). Позволяет подключить
ПК для дистанционного управления с использованием
протокола USBTMC.
Чистка
Используйте сухую мягкую хлопчатобумажную материю
для очистки прибора снаружи. Не используйте никаких
жидких чистящих средств или химикатов, способных
повредить корпус, органы управления, экран, маркировку
или ярлыки, или проникнуть внутрь корпуса.
Соответствие стандартам
В настоящем разделе приводятся стандарты
электромагнитной совместимости (ЭМС), безопасности
и стандарты охраны окружающей среды, которым
соответствует данный прибор.
Соответствие требованиям по ЭМС
Декларация соответствия ЕС (EC declaration of conformity) –
в части ЭМС
Отвечает требованиям директивы 2014/30/EC по
электромагнитной совместимости. Проверено на
соответствие перечисленным ниже стандартам (как указано
в Official Journal of the European Communities):
EN 61326-1 (ГОСТ Р МЭК 61326-1-2014), EN 61326-2-1 [ГОСТ
Р 51522.2.1-2011 (МЭК 61326-2-1:2005)]. Требования
по электромагнитной совместимости для
контрольно-измерительного и лабораторного
электрооборудования. 1 2 3 4 5
ГОСТ Р 51318.11-2006 (СИСПР 11:2004) (Группа 1,
Класс A)
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008); ГОСТ
Р 51317.4.3-2006 (МЭК 61000-4-3:2006); ГОСТ
Р 51317.4.4-2007 (МЭК 61000-4-4:2004); ГОСТ Р
51317.45-99 (МЭК 61000-4-5-95); ГОСТ Р 51317.4.6-99
(МЭК 61000-4-6-96); ГОСТ Р 51317.4.11-2007 (МЭК
61000-4-11:2004)
EN 61000-3-2:A1/A2 (ГОСТ Р 51317.3.2-2006, МЭК
61000-3-2:2005); ГОСТ Р 51317.3.3-2008 (МЭК
61000-3-3:2005)
Справочная изготовителя по вопросам соответствия:.
Tektronix, Inc.
PO Box 500, MS 19‐045
Beaverton, OR 97077, USA (США)
www.tek.com
1
Прибор предназначен для использования только в нежилых помещениях.
При использовании в жилых помещениях следует учитывать, что прибор
может быть источником электромагнитных помех.
2
При подключении настоящего прибора к испытываемому объекту может
возникать излучение, уровень которого превышает заданные указанными
стандартами величины.
3
Прибор может не соответствовать нормам перечисленных применимых
стандартов при работе с подключенными измерительными проводами
и/или щупами.
4
Для соблюдения соответствия требованиям перечисленных стандартов
по ЭМС следует использовать высококачественные экранированные
интерфейсные кабели с малым сопротивлением между экраном кабеля и
корпусом соединителя.
5
От 10 мВ/деление до 1 В/деление: допускается смещение сигнала
на ≤0,2 деления или на увеличения размаха шума (между пиковыми
значениями) на ≤0.4 деления при воздействии на прибор полей и
сигналов при определенных в ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006)
[ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006)] и ГОСТ Р 51317.4.6-99
(МЭК 61000-4-6-96) методах испытаний.
® входа щупа для
Декларация о соответствии Австралии / Новой Зеландии в
отношении ЭМС
Соответствует следующему стандарту электромагнитной
совместимости для радиосвязи в соответствии с ACMA:
ГОСТ Р 51318.11-2006 (СИСПР 11:2004). Излучаемые
и распространяемые по силовым и сигнальным цепям
помехи, Группа 1, Класс A, в соответствии с ГОСТ Р
МЭК 61326-1-2014 и ГОСТ Р 51522.2.1-2011 (МЭК
61326-2-1:2005).
FCC (Федеральная комиссия по связи США) —
электромагнитная совместимость
Излучения соответствуют требованиям FCC 47 CFR
(часть 15, раздел B) для оборудования класса A.
Соответствие требованиям техники безопасности
В этом разделе перечислены стандарты безопасности,
которым соответствует прибор, а также приводится другая
информация по безопасности.
Декларация о соответствии требованиям к низковольтному
оборудованию ЕС — EC declaration of conformity – low voltage
Проверено на соответствие следующим стандартам
(Official Journal of the European Union):
Директива 2014/35/ЕС по низковольтному оборудованию и
системам Low Voltage Directive 2014/35/EU.
ГОСТ 12.2.091-2012 (IEC 61010-1:2001); ГОСТ IEC
61010-2-030-2013
Перечень общенациональных испытательных лабораторий
США
UL 61010-1 (соответствует ГОСТ 12.2.091-2012);
UL 61010-2-030 (соответствует ГОСТ IEC
61010-2-030-2013)
Действующие в Канаде сертификаты:
CAN/CSA-C22.2 No. 61010-1; CAN/CSA-C22.2 No.
61010-2-030
Дополнительно соответствует требованиям стандартов
ГОСТ 12.2.091-2012 (IEC 61010-1:2001); ГОСТ IEC
61010-2-030-2013
Тип оборудования
Тестовое и измерительное оборудование.
Класс безопасности
Класс 1 — заземленный прибор.
Степень загрязнения
Уровень загрязнения 2 (в соответствии со стандартом
IEC 61010-1). Рассчитано на использование исключительно
в сухих помещениях.
Описание категорий измерения и перенапряжения
Измерительные клеммы данного прибора могут
использоваться для измерения сетевого напряжения
одной или нескольких из перечисленных ниже категорий
(см. номинальные значения, указанные на приборе и в
руководстве).
Категория II. Непосредственно подключенные к
распределительной сети здания цепи в точках их
использования (розетки и подобные устройства).
ПРИМЕЧАНИЕ.
измерительные цепи. Только цепи сетевого питания
имеют категорию перенапряжения. Другие цепи прибора
не имеют категорий.
Категория перенапряжения сети
Категория перенапряжения II (согласно IEC 61010-1).
Правила охраны окружающей среды
Обратитесь к Руководству пользователя осциллографов
серии TBS2000 (артикул Tektronix 077-1147-xx)
для получения сведений о воздействии изделия на
окружающую среду.
Категорию измерения имеют только
