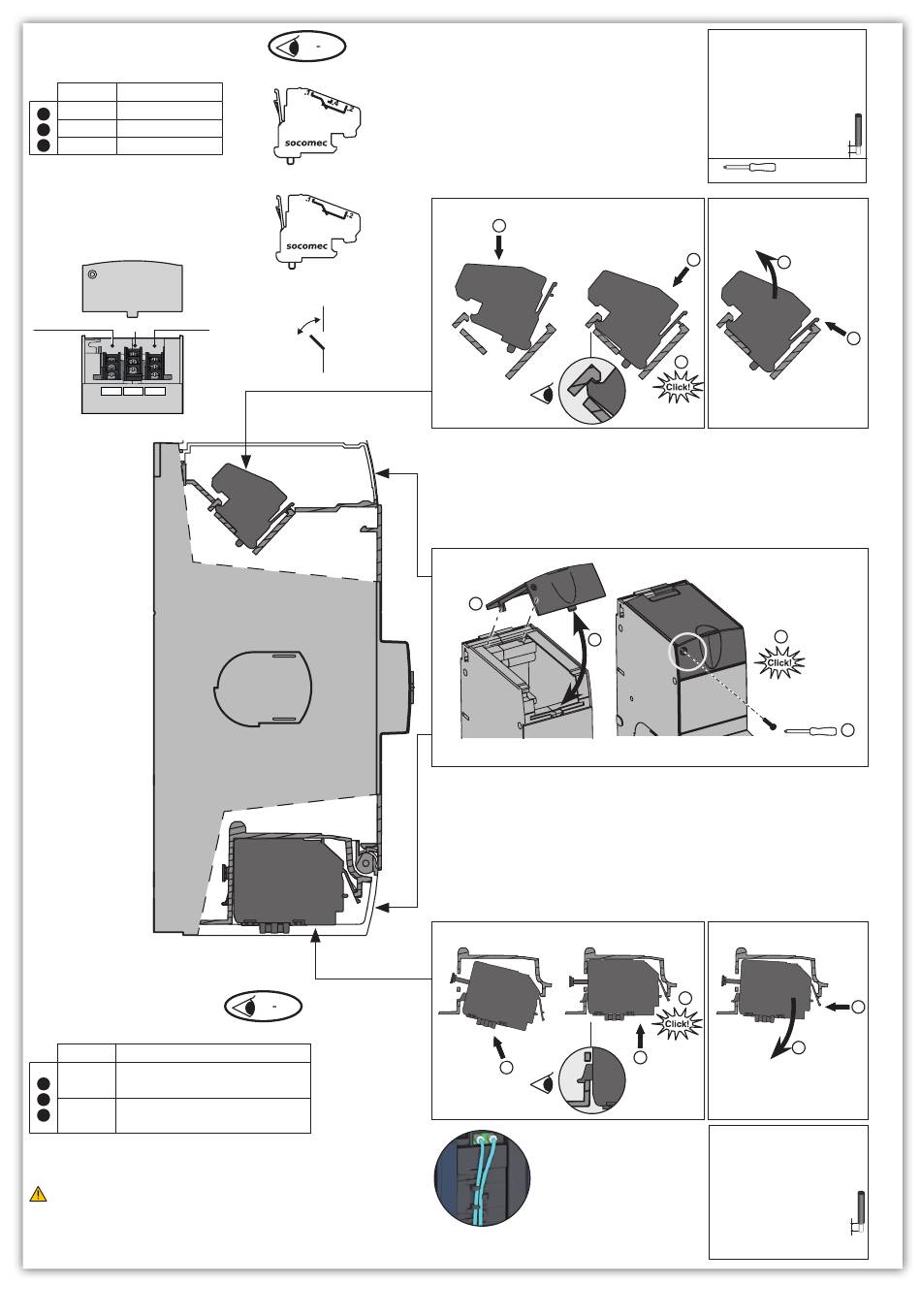

安装辅助触点
产品编号 类型
84990001 NO/NC标准
1
84990002 NO/NC低电平
2
84990003 NC 600V
3
并排放置的两个辅助触点的线路端子必须是相
同的极性。最大周围温度：75 °C（仅UL）。
*
Position
(pre-break)
Trip Position
PRE TRIP POS
* 预断开仅适用于手动操作
安装脱扣线圈
产品编号
分励脱扣线圈
84997xxx
1
2
欠压脱扣线圈
84998xxx
3
分励脱扣线圈必须不能永久接通电源，最大供电时间 = 2sec /
min。
避免永久供电的例子包括将辅助触点与分励脱扣线圈串联，或从载
荷侧获取线圈电源电压，或电子限制电源电压/电流的持续时间。
对于额定高于70VDC的直流分励脱扣线圈，应使用柜外继电器来
断开线圈。
O
OFF
84990001
84990002
84990003
2
3000x 最大
4
1
O
OFF
安装
1
1
2
安装
1
14 / 16
铜缆横截面 - 75 °C或以上
Ith = 10A
柔性，带电缆端件
（仅IEC）
最小 1x 0,5 mm
2
最大 1x 2,5 mm 2 / 2x 1,5 mm
绞合/实芯 (IEC / UL)
AWG 最小 1x 20 / 2x 16
AWG 最大 1x 14 / 2x 14
最小 1x 0,5 mm / 2x 1,5 mm
2
最大 1x 2,5 mm / 2x 2,5 mm
2
0.31in / 8mm
平面5 - PZ 2 - 7.08 lb.in / 0,8 Nm
拆卸
2
2
3
3
3.54 lb.in / 0.4
随附螺钉连接
拆卸
3
2
2
铜缆横截面
非极化线圈，可进行所有的接线。
柔性，带电缆端件 （仅IEC）
最小 0,25 mm
2
最大 1,5 mm
2
绞合/实芯 (IEC / UL)
AWG 最小 26
AWG 最大 14
最小 0,14 mm - 最大 2,5 mm
2
0.31in / 8mm
2
2
2
1
PZ1
Nm
4
1
2
