Resumen de contenidos para Alere DDS 2

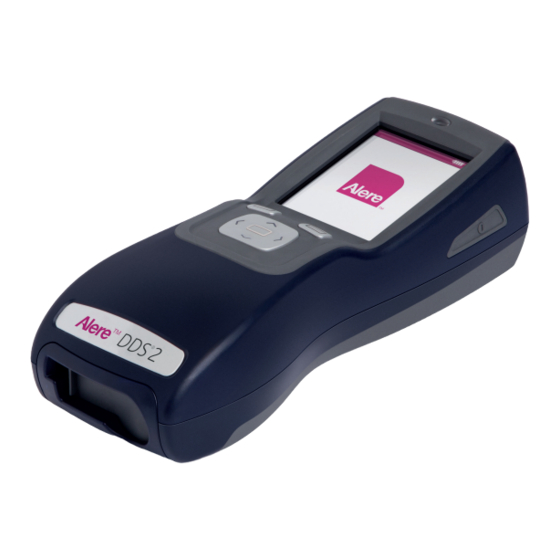

- Página 1 Alere 2 Mobile Analyser ® ™ Manual De Usuario...
-
Página 2: Tabla De Contenido
Inicio de una prueba de drogas Inserción del cartucho de prueba Alere DDS2 Test Cartridge Identificación y verificación de la fecha de caducidad del Alere DDS2 Test Cartridge Obtención de la muestra Test en proceso e interpretación de los resultados Rellenando el cuestionario Impresión de los resultados... - Página 3 Acceso a los Resultados Guardados Ver resultados almacenados en la memoria Imprimir resultados almacenados en la memoria Descarga de resultados al software de gestión de datos Alere Software Application Suite Capacidad de almacenamiento de resultados Configuración del Alere DDS2 Mobile Analyser 10.1 Configuración de lenguaje...
-
Página 4: Introducción
El sistema de pruebas Alere DDS2 Mobile Test System está formado por el analizador Alere DDS2 Mobile Analyser, y los kits de prueba Alere DDS2 Test Kits que a su vez contienen un cartucho de pruebas Alere DDS2 Test Cartridge y un dispositivo de obtención de muestra Alere DDS2 Oral Fluid Collection Device. -
Página 5: Especificaciones Del Alere Dds2 Mobile Analyser
* Al operar dentro de un rango de temperaturas comprendido entre 5ºC y 35ºC la prueba se realizará entre un 20% y un 80% de HR, por otra parte, controlar la humedad de forma precisa por debajo de los 10ºC no es posible por limitaciones del procedimiento. El Alere DDS2 Mobile Analyser es operativo hasta los 5ºC a una humedad relativa indeterminada. -
Página 6: Transporte Y Desembalaje
El analizador posee sensores internos que detectan la posición del Alere DDS2 Test Cartridge de prueba „ y el dispositivo Alere DDS2 Oral Fluid Collection Device. En caso de que alguno de los dos no se detecte o sean detectados en un momento incorrecto o se retiren de forma prematura, el test será abandonado. -
Página 7: Manejo De La Información
El Alere DDS2 Mobile Analyser permite la introducción de datos (cuestionario al sujeto), identificar el „ Alere DDS2 Test Cartridge mediante el código de barras, guardar la información relativa a los tests y ser conectado a una impresora, a un PC o a una tarjeta SD. -
Página 8: Calibración Del Alere Dds2 Mobile Analyser
1.10 Cuidado y limpieza Si es necesario, el exterior del Alere DDS2 Mobile Analyser puede ser limpiado usando una gamuza o con un paño húmedo con un detergente neutro. Retire inmediatamente cualquier líquido derramado. No use materiales o tejidos abrasivos y no deje que el instrumente entre en contacte con sustancias potencialmente corrosivas. -
Página 9: Garantía
1.12 Garantía El Alere DDS2 Mobile Analyser está cubierto por una garantía inicial por parte del fabricante de 12 meses. La garantía cubre todos los fallos mecánicos o eléctricos así como el mal funcionamiento del firmware o del equipo. La garantía del fabricante no cubre la pérdida del equipo, robo o daño causado por el usuario. -
Página 10: Iniciándose
Alere™ DDS 2 Mobile Analyser Manual de Usuario | 2. Iniciándose ® Iniciándose Alere DDS2 Mobile Analyser, guía rápida Luz de estado de carga Botón de encendido/apagado Pantalla LCD Tecla de selección izquierda Tecla de selección derecha Tecla de navegación... -
Página 11: Interfaz De Usuario Y Símbolos
Interfaz de usuario y símbolos El Alere DDS2 Mobile Analyser tiene una pantalla a color que mostrará gráficos y texto para guiar al usuario a lo largo del proceso de prueba, dará información sobre el estado del test y del analizador y avisará al usuario de cualquier error que pudiera producirse durante su uso. -
Página 12: Teclas De Control
Teclas de control El Alere DDS2 Mobile Analyser tiene tres teclas de control: La tecla de selección izquierda, la tecla de selección derecha y la tecla de navegación con cinco funciones. Vea la sección 2.1 Alere DDS2 Mobile Analyser, guía rápida donde podrá... -
Página 13: Alimentación Por Batería
El número de tests que pueden realizarse con una carga complete de batería, dependerá del tipo de Alere DDS2 Test Cartridge usado, las condiciones ambientales, el tiempo de vida del analizador, si se imprimen o no los resultados y de si se usa o no la opción de cuestionario. -
Página 14: Sensor De Inclinación
Se recomienda cargar la impresora cada vez que se carga el analizador; si el Alere DDS2 Mobile Test System se almacena, el analizador y la impresora deberán cargarse cada 2-3 meses para garantizar que las baterías se mantienen en buen estado. -
Página 15: Impresora
Conectando la impresora Para conectar el Alere DDS2 Mobile Analyser a la impresora, use el cable RJ12 que se facilita con el equipo. Conecte el cable a la base de la impresora y al conector RJ12 que se encuentra en la parte superior del analizador debajo del atapa de goma. -
Página 16: Inicialización
® Inicialización Importante – Lea las instrucciones de uso que se suministran con el Alere DDS2 Test Kit antes de comenzar a realizar un análisis. Encienda el Alere DDS2 Mobile Analyser apretando el botón situado en el lateral derecho. El equipo, realizará... -
Página 17: Uso De La Función De Ayuda
Uso de la Función de Ayuda El Alere DDS2 Mobile Analyser mostrará instrucciones y apuntes en la pantalla guiando al usuario durante todo el proceso. Cuando una acción haya terminado o el usuario elija una opción, la pantalla se actualizará... -
Página 18: Realización De Una Prueba De Drogas
Inicio de una prueba de drogas Asegúrese de haber leído detenidamente las instrucciones de uso que se proveen con el Alere DDS2 Test Kit antes de empezar una prueba. Si necesitara más ayuda por favor contacte con el Soporte del producto. -
Página 19: Identificación Y Verificación De La Fecha De Caducidad Del Alere Dds2 Test Cartridge
Mobile Analyser o vea las instrucciones de uso que vienen con el Alere DDS2 Test Kit. Paso 1: Pida que el donante de la muestra retire el hisopo Alere DDS2 Oral Fluid Collection Device de su envoltorio asegurándose que los sujeta por el extreme plástico y seguidamente se lo sitúa en la boca. -
Página 20: Test En Proceso E Interpretación De Los Resultados
Test en proceso e interpretación de los resultados Cuando el hisopo Alere DDS2 Oral Fluid Collection Device ha sido insertado en el Alere DDS2 Test Cartridge que se encuentra en el Alere DDS2 Mobile Analyser, la pantalla mostrará ‘Test en curso’ y parecerá una cuenta atrás. -
Página 21: Rellenando El Cuestionario
Seleccionando OK, confirmará el cuestionario e irá a la siguiente pantalla. Impresión de los resultados Si los resultados y el cuestionario, en caso de usarse, han sido aceptados, el Alere DDS2 Mobile Analyser mostrará la opción de imprimir los resultados. -
Página 22: Finalización De La Prueba
Al finalizar una prueba, una vez los resultados han sido mostrados e imprimidos (en caso de requerirse), el Alere DDS2 Mobile Analyser indicará al usuario que retire el Alere DDS2 Test Cartridge. No retire el cartucho tirando del Alere DDS2 Oral Fluid Collection Device y no intente retirar el dispositivo de colección de muestra del cartucho de prueba. -
Página 23: Pruebas Qc
Paso 3: Una vez analizado el cartucho QC, el Alere DDS2 Mobile Test System le indicará que lo retire y que introduzca el otro cartucho QC. En caso de que el control falle en el primer cartucho, la prueba será abandonada. -
Página 24: Menú Principal
Vea la sección 9 Acceso a los Resultados Guardados. Menú Principal La pantalla del menú principal del Alere DDS2 Mobile Analyser (mostrada abajo a la derecha), se mostrará si se pulsa la tecla de selección izquierda cuando nos encontremos en la pantalla que se muestra abajo a la izquierda. -
Página 25: Acceso A Los Resultados Guardados
| 9. Acceso a los Resultados Guardados ® Acceso a los Resultados Guardados El Alere DDS2 Mobile Analyser guarda la información referente a los test pudiéndose consultar e imprimir cuando se desee. Ver resultados almacenados en la memoria Paso 1: En el menú... -
Página 26: Imprimir Resultados Almacenados En La Memoria
Descarga de resultados al software de gestión de datos Alere Software Application Suite Si usa el software Alere Software Application Suite, la información sobre los tests realizados puede descargarse a un PC que tenga el programa instalado. El software de gestión de datos puede usarse para almacenar y visualizar la información relativa a los test y permite generar informes a partir de la información... -
Página 27: Capacidad De Almacenamiento De Resultados
Para conseguir más espacio en la memoria, los resultados pueden descargarse mediante el software Alere Software Application Suite. Consulte la sección 9.3 Descarga de resultados al software de gestión de datos Alere Software Application Suite. En caso de no usar el software, por favor consulte con Soporte del Producto. Page 24 of 35 +44 (0)1235 861 483 | aleretoxicology.co.uk... -
Página 28: 10 Configuración Del Alere Dds2 Mobile Analyser
10.2 Configuración de fecha y hora El Alere DDS2 Mobile Analyser se facilita de fábrica con la hora Greenwich Mean Time (GMT) configurada. Para modificar dicha información, diríjase a la sección de configuración de Fecha/Hora en el menú de Configuración del Analizador. -
Página 29: Configuración Del Brillo De Pantalla
10.5 Modo de muestra de resultados El Alere DDS2 Mobile Analyser es un dispositivo de cribado y todos los resultados positivos obtenidos deben confirmarse mediante un segundo método de análisis como son la Cromatografía de Gases Espectrometría de Masas (CGEM) o la Cromatografía de Líquidos Espectrometría de Masas (CLEM). Ambos métodos de confirmación deben realizarse en un laboratorio. -
Página 30: Cuestionario
10.7 Apagado automático El Alere DDS2 Mobile Analyser puede configurarse para que se apague de forma automática después de un periodo de inactividad con el fin de ahorrar energía. También puede configurarse el tiempo de inactividad necesario para que esto ocurra. -
Página 31: 11 Uso De La Tarjeta Sd
Necesitará un destornillador pequeño de punta de cruz para poder realizarlo. Esta herramienta no se facilita con el Alere DDS2 Mobile Test System. Por favor contacte con Soporte del Producto si necesita acceder a la tarjeta SD. -
Página 32: Actualización De Los Tipos De Alere Dds2 Test Cartridge
Actualización de los tipos de Alere DDS2 Test Cartridge Para utilizar un tipo Alere DDS2 Test Cartridge concreto en el Alere DDS2 Mobile Analyser, éste debe estar instalado anteriormente para que el analizador pueda reconocerlo. Puede añadir nuevos cartuchos mediante el software Alere Software Application Suite o mediante una tarjeta SD. -
Página 33: Exportar Los Datos De Diagnóstico
11.3 Exportar los datos de diagnóstico Los datos de diagnóstico se pueden exportar del Alere DDS2 Mobile Analyser a una tarjeta SD, si así se requiere y siguiendo las instrucciones del Soporte del producto en representación del fabricante. Estos datos se pueden usar para resolver problemas concretos o como parte de un seguimiento rutinario de cómo está... -
Página 34: 12 Procedimiento De Apagado
Con el fin de ahorrar energía, el Alere DDS2 Mobile Analyser puede programarse para que se apague automáticamente después de un periodo de inactividad. Consulte la sección 10.7 Apagado automático. El analizador no podrá apagarse si se está realizando un test o si tiene un Alere DDS2 Test Cartridges insertado. -
Página 35: Soporte Técnico, Códigos De Error Y Resolución De Problemas
13.1 Soporte técnico En caso de que se produzca un análisis incompleto o algún fallo en el Alere DDS2 Mobile Analyser, en la mayoría de las ocasiones aparecerá en la pantalla información para ayudar al usuario a diagnosticar y resolver el problema. En algunos casos, el analizador indicará algún código específico; para interpretarlos consulte la lista de códigos en las páginas siguientes. - Página 36 Consulte la sección 11.2 Actualización de los tipos de Alere DDS2 Test Cartridge. Page 33 of 35 +44 (0)1235 861 483 | aleretoxicology.co.uk APOC0361 Ed.3a...
- Página 37 Alere™ DDS 2 Mobile Analyser Manual de Usuario | 13. Soporte Técnico, Códigos de Error y Resolución de Problemas ® Códigos y Resolución de Problemas Código Descripción Posibles Causas Soluciones El archivo seleccionado no es un archivo de Se ha seleccionado un archivo El archivo software (firmware) válido.
-
Página 38: 14 Fin De La Vida Operativa
14.1 Devolución de los componentes Al final de su vida operativa, el Alere DDS2 Mobile Analyser y sus componentes eléctricos o electrónicos periféricos, el alimentador y la impresora deben ser retornados al fabricante. Por favor contacte con Alere Toxicology para concertar la devolución. - Página 39 © 2017 Alere. All rights reserved. Este documento y el Alere DDS2 Mobile Analyser que se describe en él, tienen copyright y todos los derechos reservados. Bajo la ley del copyright; la documentación, el diseño del hardware y el software no deben ser copiados, fotocopiados, reproducidos, traducidos, o grabados en cualquier soporte electrónico o interpretable por ningún aparato sin la previa autorización escrita de Alere Toxicology.
