Limpie el tapón de aire y la boquilla
Para realizar una limpieza exhaustiva puede
desmontar el tapón de aire.
Desmontar

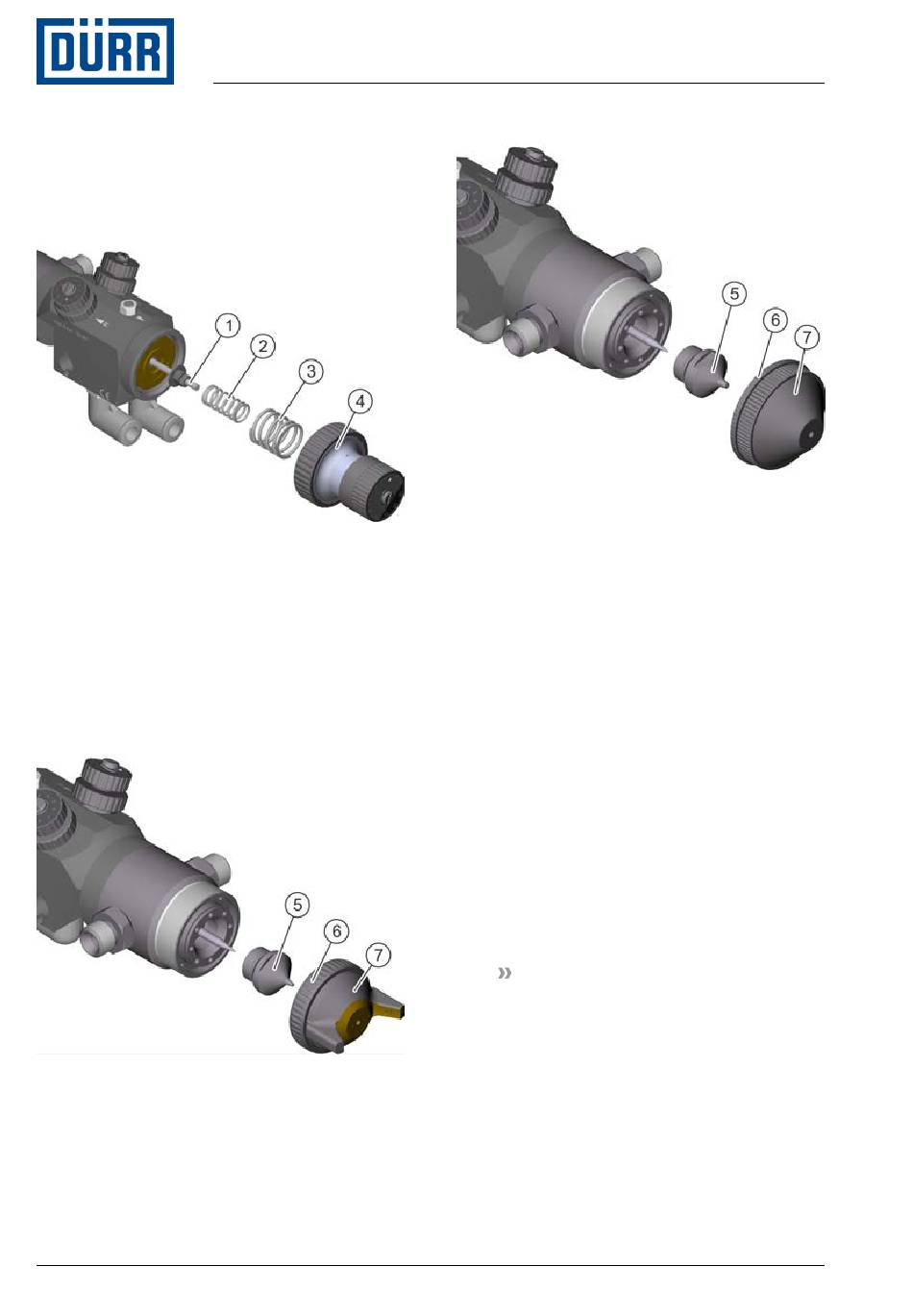

Fig. 10: Desmontar aguja
1. Desenroscar y retirar el tapón (4).
2. Extraer el resorte de la aguja (2) y el
resorte del émbolo (3).
3. Extraer la aguja (1) completa de la car-
casa hacia atrás.
Fig. 11: Desmontar boquilla (con kit de
boquillas de chorro plano)
18/48
EcoGun AS AUTO pro HD - MSG00009ES
Fig. 12: Desmontarla boquilla (con kit de
boquillas de chorro redondo o kit de boqui-
llas de chorro giratorio)
4. Aflojar la tuerca de unión (6).
5. Extraer la tuerca de unión (6) incluyendo
el tapón de aire (7).
6. Desenroscar y retirar la boquilla (5) con
la llave de horquilla (EC 15).
7. Limpiar el tapón de aire con detergente y
cepillo de limpieza Ä 12.2 «Herra-
mientas».
8. Secar el tapón de aire limpiado con un
paño.
9. Limpiar la boquilla en un baño de lim-
pieza.
Montaje
10. Colocar y apretar la boquilla (5).
Par de apriete: 12 a 15 Nm
11. Colocar la tuerca de unión (6) inclu-
yendo el tapón de aire (7).
12. Alinear el tapón de aire (7).
13. Apretar a mano la tuerca de unión (6).
Limpieza
02/2020
