5. Retirar la pieza de conexión (5). Capturar
la tuerca especial (6).
6. Desenroscar (7) prensaestopas de aguja.

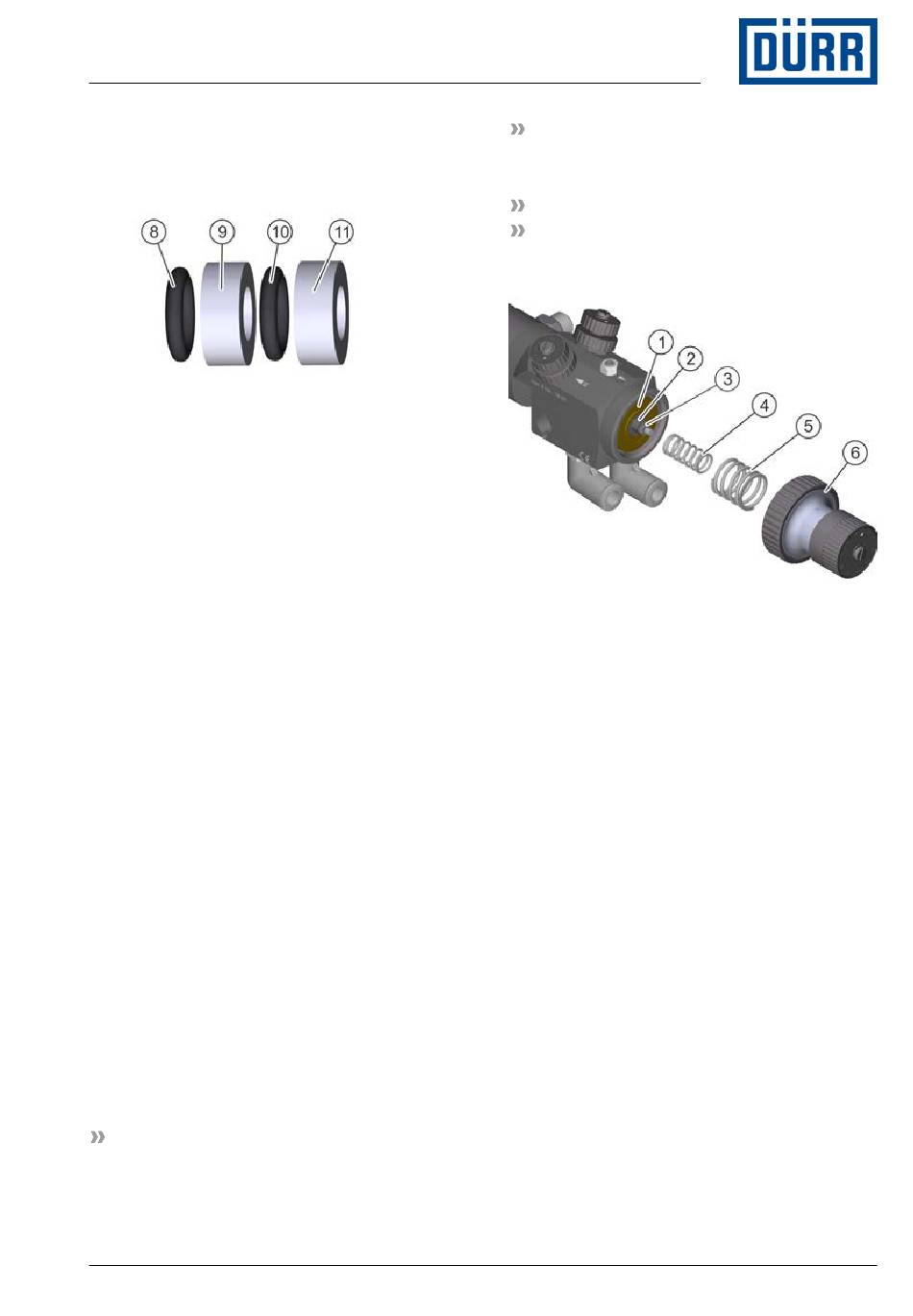

Fig. 19: Retirar las juntas
7. Retirar las juntas de aguja (9 y 11) y las
juntas tóricas (8 y 10).
8. Limpiar la superficie de apoyo de las
juntas de aguja (9 y 11) con un agente de
limpieza.
Montaje
9. Colocar las juntas de aguja (9 y 11) y las
juntas tóricas (8 y 10) en el orden mos-
trado.
10. Enroscar el prensaestopas de aguja (7)
suelto.
11. Insertar la pieza de unión (5).
12. Hilvanar y enroscar la tuerca especial
(6).
13. Untar vástago de la aguja ligeramente
con aceite sin silicona. Empujar la aguja
(1) con cuidado desde detrás dentro de
la carcasa.
14. Colocar el resorte de la aguja (2) y el
resorte del émbolo (3).
15. Apretar a mano el tapón (4).
16. Apretar con cuidado el prensaestopas
de aguja (7).
9.3.3 Configurar el tiempo de retardo
Personal:
Operador
02/2020
EcoGun AS AUTO pro HD - MSG00009ES
+ Cualificación adicional protección
contra explosiones
Equipo de protección:
Ropa protectora de trabajo
Guantes de protección
Desmontar
Fig. 20: Configurar el tiempo de retardo
1. Desenroscar y retirar el tapón de cierre
(6).
2. Retirar el resorte de la aguja (4) y el
resorte del émbolo (5).
27/48
