Montaje sobre un carril DIN

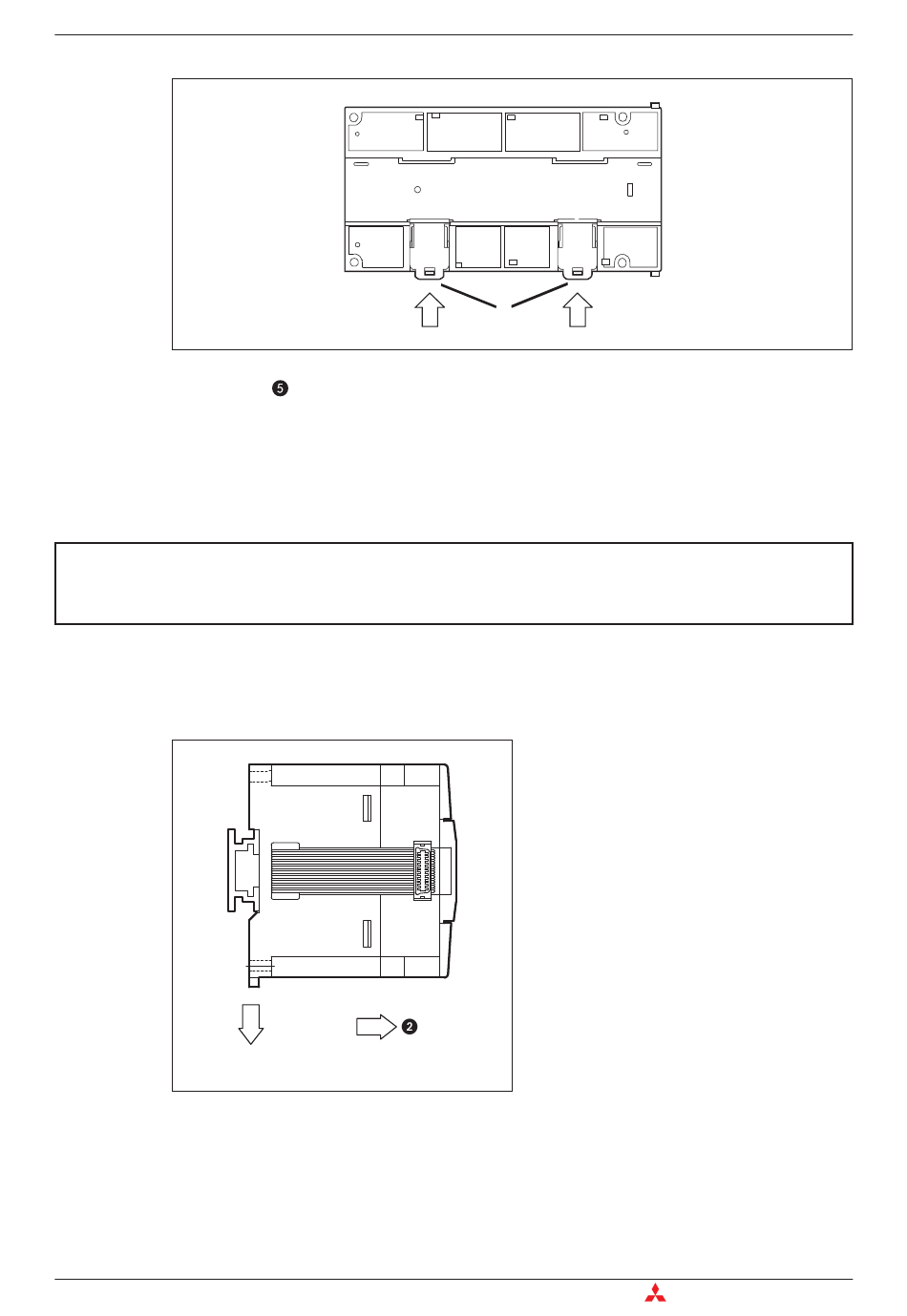

Fig. 5-14:
5.3.5 Desmontaje de las unidades de extensión y de los módulos especiales
P
PELIGRO:
Desconecte la tensión de alimentación del PLC y las otras tensiones externas antes
de desinstalar la unidad y el cableado.
Para desmontar el módulo, las bridas de plástico en la parte inferior de la unidad se extraen
hacia abajo mediante un destornillador para desbloquear el módulo (³). A continuación se
puede retirar el módulo del carril DIN (·).
En los módulos con bridas de montaje que se enclavan, después del montaje las bridas deben
presionarse en dirección al módulo.
5 - 10
Después de retirar el módulo del carril DIN presione las bridas de montaje
( ) para introducirlas de nuevo.
³
´
Fig. 5-15:
Desmontaje de los módulos
Instalación
