6. Instrucciones para la maniobra del interruptor

6.1. Indicaciones de seguridad

6.2. Componentes de maniobra y
1
2
3

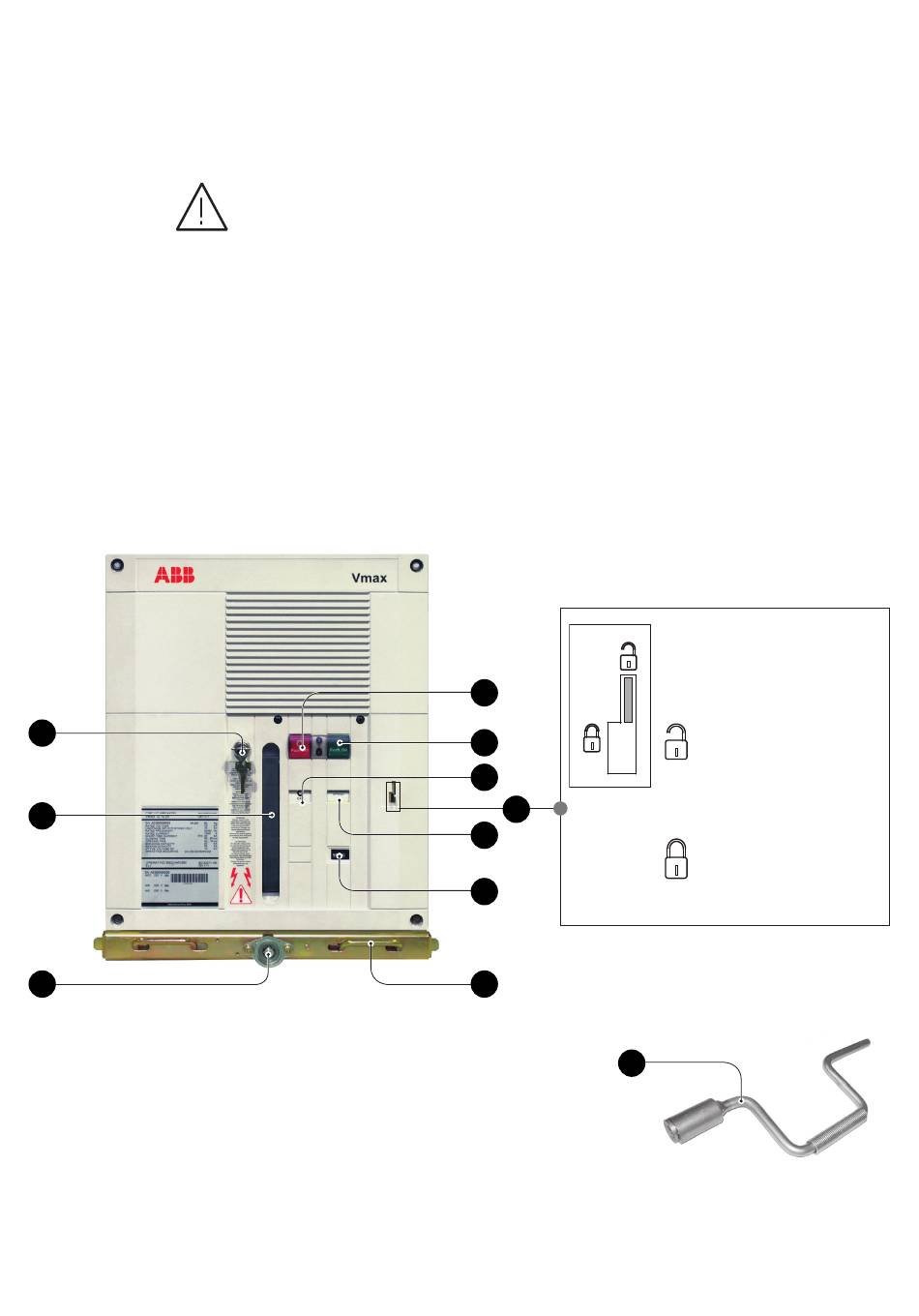

Leyenda
1 Bloqueo de llave (si está previsto) (*)
2 Palanca para la carga manual de los muelles de cierre
3 Acoplamiento palanca para maniobra de extracción (solo para interruptores extraíbles)
4 Botón de apertura
5 Botón de cierre
6 Indicador interruptor abierto/cerrado
7 Indicador muelles cargados/descargados
8 Cuenta maniobras
9 Manijas para el accionamiento de los bloqueos del remolque (solo para interruptores
extraíbles)
10 Palanca de maniobra de inserción / extracción interruptor
11 Exclusor mecánico del relé de mínima tensión (a pedido).
(*) Atención ! Para activar el bloqueo della llave abrir el interruptor, mantener apretado el
pulsador de apertura, girar la llave y extraerla del alojamiento.
Fig. 6
Los interruptores Vmax garantizan un grado de protección mínimo IP2X si se instalan en las
siguientes condiciones:
• interruptor fijo, instalado detrás red metálica de protección
• interruptor extraíble, instalado en el cuadro.
En dichas condiciones el operador está totalmente protegido de contactos accidentales con
partes en movimiento.
En caso de que las maniobras se lleven a cabo con el interruptor extraído del cuadro, prestar
mucha atención a las partes en movimiento.
Si las maniobras no resultan posibles no forzar los enclavamientos mecánicos y controlar que la
secuencia de las maniobras sea correcta.
La introducción y la extracción de los interruptores en los cuadros debe ser
gradual para evitar golpes que puedan deformar los enclavamientos mecánicos.
señalización
-MBU
4
5
6
11
7
8
9
10
Exclusor mecánico del relé de mínima
tensión (a pedido)
Exclusor desactivado
Relé de mínima tensión activado.
El interruptor se puede cerrar solo
si el relé de mínima tensión está
alimentado.
Exclusor activado
Relé de mínima tensión
desactivado.
El interruptor se puede cerrar aún
cuando el relé de mínima tensión
no está alimentado.
