Instalación mecánica de apoyos adicionales.
4.2 Instalación del apoyo adicional por encima del chasis del vehículo
(montaje superior):
Son posibles las siguientes variantes de unión:
Unión del apoyo adicional al chasis del vehículo con una unión resistente a la torsión.
Unión del apoyo adicional al chasis del vehículo con una unión flexible.
4.2.1 Apoyo adicional unido al chasis del vehículo con una unión resistente a la torsión.
Variante 1: Apoyo adicional integrado en el bastidor auxiliar.

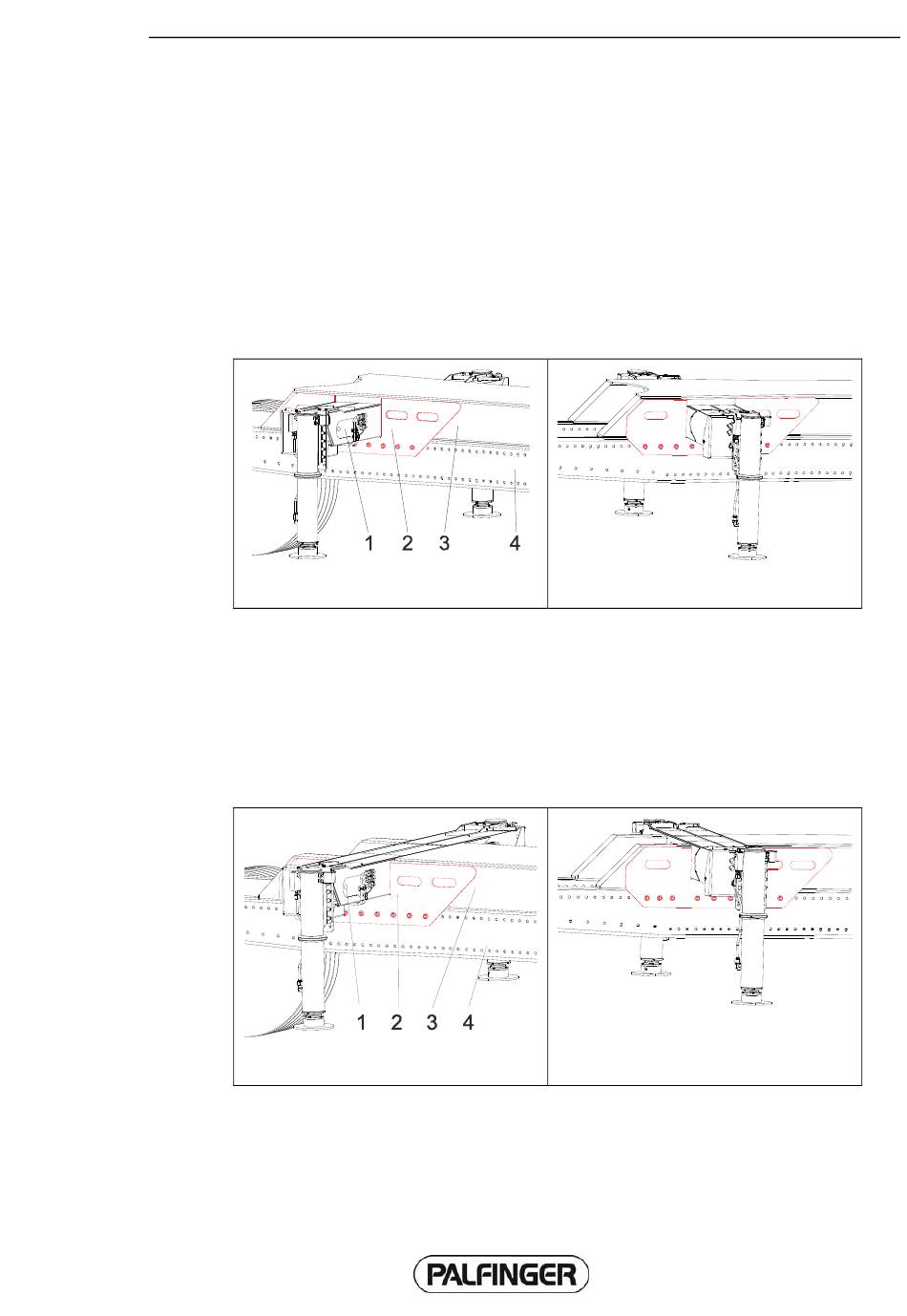

Ilustración 07-1005: Variante 1. Montaje superior
resistente a la torsión, vista 1.
1
Apoyo adicional.
2
Chapón lateral.
3
Bastidor auxiliar.
4
Chasis del vehículo.
Variante 2: Borde superior de la extensión del apoyo adicional enrasado con el borde
Ilustración 07-1007: Variante 2. Montaje superior
resistente a la torsión, vista 1.
1
Apoyo adicional.
2
Chapón lateral.
3
Bastidor auxiliar.
4
Chasis del vehículo.
superior del bastidor auxiliar. Bastidor auxiliar soldado en la cara frontal al
apoyo adicional.
Capítulo 7 Montaje de apoyos adicionales.
Ilustración 07-1006: Variante 1. Montaje superior
resistente a la torsión, vista 2.
Ilustración 07-1008: Variante 2. Montaje superior
resistente a la torsión, vista 2.
9 / 30
