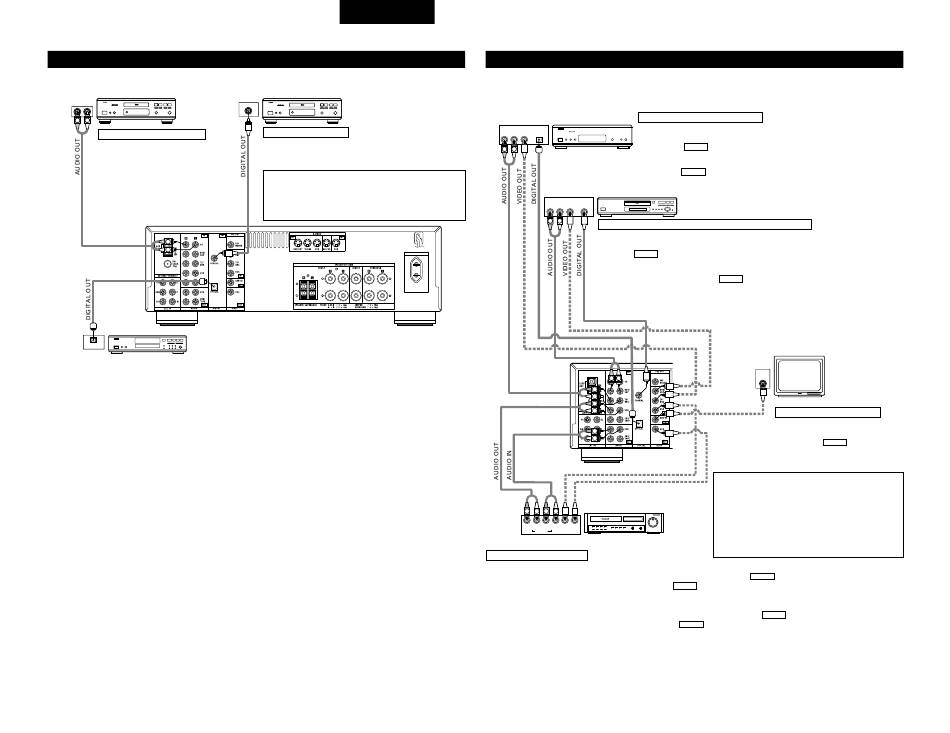

Aansluiten van de audiocomponenten (2)
CD-speler
OUTPUT
R L
DIGITAL AUDIO DIGITAL AUDIO
R L
Aansluiten van een CD-spele
Sluit de analoge uitgangsaansluitingen
(ANALOG OUTPUT) van de CD-speler
aan op de CD-aansluitingen van dit
toestel met behulp van
penstekkersnoeren.
R
L
B
MD-recorder, DAT-deck of andere component
OUTPUT
uitgerust met digitale uitgangsaansluitingen
OPTICAL
146
NEDERLANDS
CD-speler of andere component
OUTPUT
uitgerust met digitale
COAXIAL
DIGITAL AUDIO DIGITAL AUDIO
uitgangsaansluitingen
DIGITAL-aansluitingen
Gebruik deze aansluitingen voor het aansluiten van audio-
apparatuur met digitale uitgang. Zie pagina 152 voor instructies
in verband met het instellen van deze klem.
OPMERKINGEN:
• Gebruik penstekkersnoeren van 75 Ω/ohm (los verkocht)
voor coaxiale aansluitingen.
• Gebruik optische kabels (los verkrijgbaar) voor optische

aansluitingen.

AC OUTLET
AC 230V 50Hz
SWITCHED
100W MAX.
Aansluiten van de videocomponenten
Gebruik voor het aansluiten van het videosignaal een videosignaalkabel van 75 Ω/ohm. Het gebruik van een
verkeerde kabel kan leiden tot een verslechtering van de geluidskwaliteit.
TV of DBS-tuner
Aansluiten van een TV/DBS-tuner
AUDIO DIGITAL TV/DBS
VIDEO
B
OUT OUT
R L OUT
OPTICAL
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van de TV of de DBS-tuner
aan op de
R L
penstekker-videosnoer van 75 Ω/ohm.
• Sluit de audio-uitgangsaansluiting (AUDIO OUTPUT) van de TV of de DBS-tuner
aan op de
AUDIO DIGITAL
VIDEO
B
OUT OUT
R L OUT
COAXIAL
R L
Aansluiten van een DVD-speler of een videodiscspeler (VDP)
DVD
• Sluit de video-uitgangsaansluiting (VIDEO OUTPUT) van een DVD-speler (videodiscspeler) aan
op de (geel) DVD/VDP IN-aansluiting met behulp van een coaxiaal penstekker-
VIDEO
videosnoer van 75 Ω/ohm.
• Sluit de analoge audio-uitgangsaansluiting (ANALOG AUDIO OUTPUT) van een DVD-speler
(videodiscspeler) aan op de
penstekkersnoeren.
• Voor een betere geluidskwaliteit raden wij u aan de DVD-speler aan te sluiten op de digitale
in plaats van op de analoge aansluitingen.
DVD- en VDP-spelers kunnen ook worden aangesloten op de klemmen VCR.
R L
R
L
R
L
R
L
VIDEO OUT
VIDEO IN
Videodeck
R L R L
R L R L OUT IN
OUT IN
VIDEO
AUDIO
Aansluiten van videodecks
Video-ingangs-/uitgangsaansluitingen:
• Sluit de video-uitgangsaansluiting (VIDEO OUT) van het videodeck aan op de
ingangsaansluiting (VIDEO IN) van het videodeck op de
videosnoeren van 75 Ω/ohm.
Aansluiten van de audio-uitgangsaansluitingen:
• Sluit de audio-uitgangsaansluitingen (AUDIO OUT) van het videodeck aan op de
ingangsaansluitingen (AUDIO IN) van het videodeck op de
(geel) TV/DBS IN-aansluiting met behulp van een coaxiaal
VIDEO
TV/DBS IN-aansluiting met behulp van penstekkersnoeren.
AUDIO
DVD-speler of VDP
DVD/VDP IN-aansluiting met behulp van
AUDIO
Monitor-TV
VIDEO
IN
VIDEO IN
Aansluiten van monitor-TV
MONITOR OUT
• Sluit de video-ingangsaansluiting (VIDEO INPUT)
van de TV aan op de VIDEO MONITOR OUT-
aansluiting met behulp van een coaxiaal penstekker-
videosnoer van 75 Ω/ohm.
OPMERKINGEN:
• Aansluiting van de videodiscspeler uitgerust met Dolby
Digital RF uitgangsaansluiting.
• Gebruik een in de handel verkrijgbare adapter voor
het aansluiten van de Dolby Digital RF
uitgangsaansluiting van de videodiscspeler op de
digitale ingangsaansluiting.
Raadpleeg de gebruiksaanwijzing van de adapter voor
het maken van de aansluitingen.
(geel) VCR IN-aansluiting en de video-
VIDEO
(geel) VCR OUT-aansluiting met behulp van coaxiale penstekker-
VIDEO
VCR IN-aansluitingen en de audio-
AUDIO
VCR OUT-aansluitingen met behulp van penstekkersnoeren.
AUDIO
