5. Uvedenie do prevádzky
5.1 Všeobecné poznámky
Varovanie
Sacie a výtlačné hadice musia byť
pripojené správne!
Odvzdušňovacia hadica musí byť správne
napojená a vložená do vhodnej nádrže!
Skrutky dávkovacej hlavy dotiahnite
momentovým kľúčom raz pred uvedením
do prevádzky a potom doťahujte po
Pozor
každých 2-5 prevádzkových hodinách
sťahovacím momentom 4 Nm.
5.2 Skontrolujte pred uvedením do
prevádzky
• Skontrolujte menovité napätie uvedené na
typovom štítku čerpadla, či vyhovuje miestnym
podmienkam.
• Skontrolujte, či všetky prípojky sú správne
zmontované. V prípade potreby utiahnite
prípojky.
• Skontrolujte, či sú skrutky dávkovacej hlavy sú
utiahnuté uvedeným momentom (4 Nm).
V prípade potreby utiahnite skrutky dávkovacej
hlavy.
• Skontrolujte, či všetky elektrické káble a zástrčky
sú správne pripojené.
5.3 Zapnite a odvzdušnite čerpadlo
1. Pripojte sieťové napájacie napätie
(viď 4.3 Elektrické pripojenie).
2. Otvorte odvzdušňovací ventil približne
polovičnou otáčkou.
3. Riadiaci variant DDE-PR/P: Stlačte tlačidlo
[100%] a držte ho v stlačenej polohe až do
okamihu, keď začne vytekať kvapalina bez
vzduchových bublín.
4. Riadiaci variant DDE-B: Otočte tlačidlo pre
nastavenie výkonu na 100 % a držte ho
v stlačenej polohe až do okamihu, keď začne
vytekať kvapalina bez vzduchových bublín.
Potom nastavte tlačidlo výkonu späť na 0 %.
5. Uzavrite odvzdušňovací ventil.
Čerpadlo je odvzdušnené.
438
6. Prevádzka
6.1 Ovládacie prvky
Logaritmická stupnica
Tlačidlo pre nastavenie
výkonu
3
4 5
2
6
1.5
1 10
8
0.8
0.6
0.5
0.4
0.3
0.2
0.15
0% 100%
Mechanický zámok

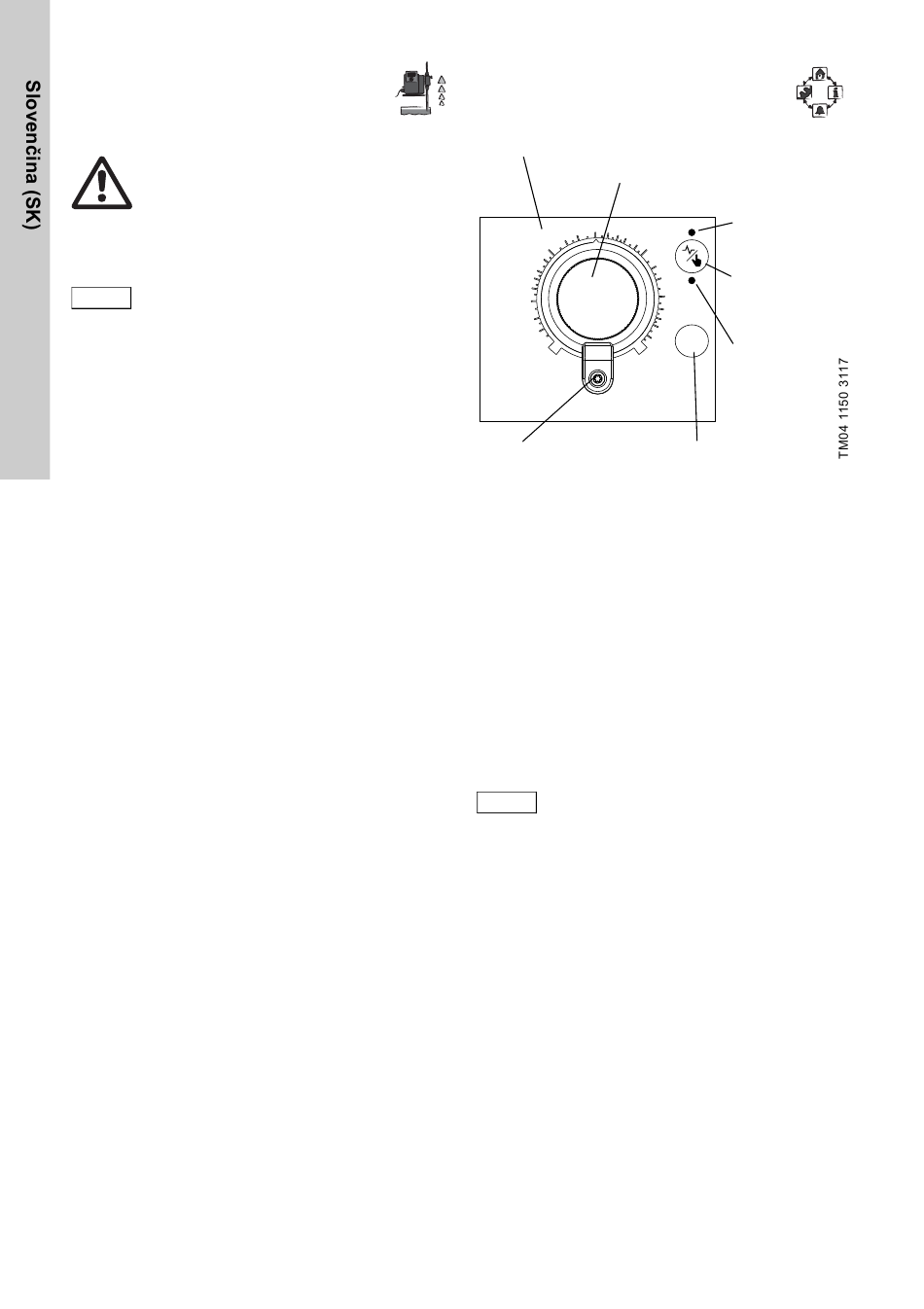

Obr. 9 Ovládacie prvky
* Platí pre riadiaci variant DDE-PR/P.
Tlačidlo pre nastavenie výkonu
Tlačidlo pre nastavenie výkonu sa používa pre
nastavenie v percentách maximálneho dávkovacieho
prietoku čerpadla. Prostredníctvom logaritmického
zvýšenia percentných hodnôt je dokonca možné
presne nastaviť malé dávkovacie výkony.
Mechanický zámok
Mechanický zámok chráni nastavený dávkovací
výkon pred neoprávnenou manipuláciou.
Pre uzamknutie utiahnite skrutku pod tlačidlom
nastavenia, aby sa už nemohol otočiť.
Tlačidlá a LED svetielka
Riadiaci variant DDE-B je vybavený len
Dôležité
stavovou LED diódou.
Ak stlačíte a podržíte tlačidlo [100%], čerpadlo
dávkuje na 100 % na určitú dobu. Tlačidlo [100%]
môže byť použité napr. pre odvzdušnenie.
Tlačidlo [Prevádzkový režim] sa používa pre zmenu
medzi "Ručným" a "Impulzným" režimom (viď časť
6.2.3 Zmena prevádzkových
zvoleného prevádzkového režimu, príslušné LED
svetielko je aktívne ("Impulzný" = LED svetielko nad
tlačidlom; "Ručný" = LED svetielko pod tlačidlom).
Stavové LED
svetielko
"Impulzný"
15
20 Tlačidlo
[Prevádzkový
30
40
režim]*
50
60
100%
80
Stavové LED
svetielko
"Ručne"
Tlačidlo [100%]*
režimov). Podľa
