FEIN - REPAIR - TOOLS

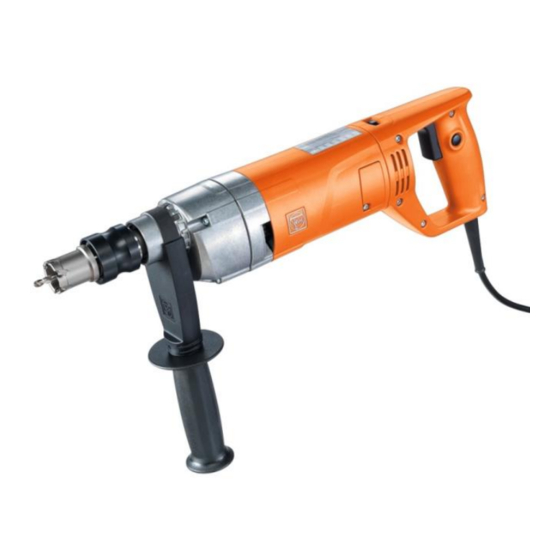

KBH 25
Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de
C-SC_CSSM
2012.05
propiedad industrial.
Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

Publicidad

Tabla de contenido
loading

Manuales relacionados para Fein KBH 25

Resumen de contenidos para Fein KBH 25

  • Página 1 FEIN - REPAIR - TOOLS KBH 25 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 2: Tipos De Equipos Descritos

    Estas instrucciones de reparación describen la reparación de los siguientes tipos de equipos: Tipo de equipo N.º ref. KBH 25 727101 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 3: Prescripciones

    Para el uso conforme a las disposiciones será válida la ley de seguridad de equipos y productos. ¡Fuera de Alemania deben cumplirse las normas vigentes en cada país! Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05...
  • Página 4 Para el uso conforme a las disposiciones será válida la ley de seguridad de equipos y productos. ¡Fuera de Alemania deben cumplirse las normas vigentes en cada país! Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05...

  • Página 5: Datos Técnicos

    Encontrará los datos de prueba actuales de todos los equipos en la extranet de FEIN. Lubricantes Encontrará los lubricantes y los tamaños del recipiente suministrados por FEIN en la extranet de FEIN. Listas de piezas de recambio Las listas de piezas de recambio y el despiece se encuentran en Internet bajo www.fein.com...

  • Página 6: Comprobación General

    (1,62 – 2,07 A) 1,8 A Velocidad de marcha en vacío nivel 6 aprox. +/- 3% Tolerancia (504 - 536 rpm) 520 rpm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.

  • Página 7: Herramientas Necesarias

    Prensa mandrinadora Punzón Destornillador de ranura Casquillos alicate de grupillas Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 8: Lubricantes Y Sustancias Adicionales Necesarios

    5. Lubricantes y sustancias adicionales necesarios Lubricantes Grasa 0 40 101 0100 4 90 g Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 9: Desmontaje

    (corona de perforación) de la máquina. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 10 Desatornillar los tornillos de la caja de engranajes. Herramienta: Extraer la caja de engranajes con el inducido de la carcasa de motor. - Destornilladores Torx 15 y 20 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 11 Herramienta: - Destornillador Torx 20 - Destornillador de ranura cruzada PZ 1 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 12 Las dos pestañas de enclavamiento se enclavan en la carcasa de motor en la zona del asiento del cojinete de bolas. Las pestañas de enclavamiento pueden romperse fácilmente, por ese motivo rogamos realizar poca palanca. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 13 Herramienta: - Destornillador Torx 20 - Martillo de cabeza plástica Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 14 Herramienta: - Pinzas planas Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 15 - Martillo de cabeza plástica - Destornillador de ranura Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 16 Herramienta: - alicate de grupillas - Pinzas de anillo de retención Seeger exteriores Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 17 Herramienta: - Destornillador de ranura - Pinzas de anillo de retención Seeger exteriores Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 18 Presionar el eje del taladro para extraerlo de la caja de engranajes. Herramienta: - Prensa mandrinadora Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 19: Desmontaje Eje Del Taladro

    FEIN - REPAIR - TOOLS 4.5. Desmontaje eje del taladro Extraer el casquillo del eje del taladro Retirar las arandelas de seguridad Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 20 El cojinete de bolas se daña al presionar y debe sustituirse. - Prensa mandrinadora - Pinzas de anillo de retención Seeger exteriores Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 21 Retirar el resorte. Herramienta: - Punzón - Martillo de acero Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 22: Comprobar El Acoplamiento De Fricción

    -Juego de llaves de boca 13 mm -Mordaza con mordazas prensoras de aluminio Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 23: Comprobaciones Eléctricas

    Ahora el motor debería empezar a funcionar. Herramienta: -Transformador de separación -Bornes de medición Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 24 R < 1 Ω interruptor no pulsado: R = ∞ Ω Herramienta: -Multimetro Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 25: Montaje

    FEIN - REPAIR - TOOLS 5. Montaje Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 26: Montaje Eje Del Taladro

    Insertar los pernos de seguridad en el eje del taladro al ras utilizando un martillo. Herramienta: - Punzón - Martillo de acero Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 27 Herramienta: - Prensa mandrinadora - Pinzas de anillo de retención Seeger exteriores Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 28 Insertar por presión el eje del taladro en el Herramienta: cojinete exterior. - Prensa mandrinadora Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 29 - Pinzas de anillo de retención Colocar la junta toroidal Seeger exteriores Colocar el cojinete intermedio Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 30 - Pinzas de anillo de retención Colocar la arandela y el anillo de retención Seeger exteriores - alicate de grupillas Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 31 - Martillo de cabeza plástica - Prensa mandrinadora - Casquillos Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 32 Herramienta: - Martillo de cabeza plástica - Prensa mandrinadora Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Página 33 Herramienta: - Pinzas planas Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 34: Montaje Motor

    Colocar el anillo conductor de aire y atornillarlo junto al campo magnético en la carcasa de motor Herramienta: - Destornillador Torx 20 - Martillo de cabeza plástica Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 35 ATENCIÓN: No romper las dos pestañas de enclavamiento. Las dos pestañas de enclavamiento se enclavan en la carcasa de motor en la zona del asiento del cojinete de bolas. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 36 Colocar y atornillar la mitad superior de la empuñadura Herramienta: - Destornillador Torx 20 - Destornillador de ranura cruzada PZ 1 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial.
  • Página 37 Herramienta: Comprobar el bloqueo de puesta en marcha involuntaria. - Destornillador Torx 15 Realizar una prueba de seguridad eléctrica. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Página 38: Esquema De Conexiones

    FEIN - REPAIR - TOOLS 7. Esquema de conexiones Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.05 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
