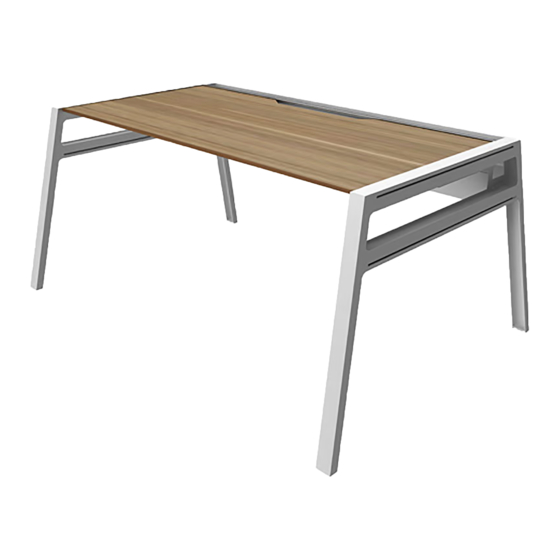

Bivi
Betriebsanleitung
Originalbetriebsanleitung

Publicidad

Tabla de contenido
loading

Manuales relacionados para Steelcase Bivi

Resumen de contenidos para Steelcase Bivi

  • Página 1 ® Bivi Betriebsanleitung Originalbetriebsanleitung...

  • Página 2: Impressum

    Telefon: +49 89 2488146 2000 E-Mail: info@steelcase.de www.steelcase.de Copyright Auszüge oder Kopien dürfen ohne vorherige schriftliche Genehmigung von Steelcase nicht an Dritte weitergegeben oder in einer anderen publizistischen Form verwendet werden. Als Teil einer technischen Dokumentation unterliegt sie dem in Deutschland gültigen Urheberrecht. Haftung...

  • Página 3: Produkt

    Impressum Produkt Das Büromöbelprogramm Bivi von Steelcase unterliegt in seiner Fertigung und in seinem Vertrieb einer ständigen Qualitätskontrolle. Somit wird die fehlerfreie Funktionalität gewährleistet. Die Produkte sind nach dem Stand der Technik (in Deutschland zum Zeitpunkt der Konstruktion) und den anerkannten sicherheitstechnischen Regeln konstruiert und gefertigt, trotzdem können Gefahren entstehen.

  • Página 4: Tabla De Contenido

    Hauptelemente ................................10 Optionale Elemente und Zubehör ..........................11 Typenschild ................................. 14 CE-Label für Elektrifizierung ............................14 Komponenten ..............................15 Schreibtisch Bivi im Überblick ......................... 16 Transport und Lagerung ....................17 Sicherheitsvorschriften ............................ 17 Zwischenlagerung ............................17 Aufstellung und Montage ....................18 Sicherheitsvorschriften ............................
  • Página 5 Fest montierte Aufsatzwand ............................40 Freistehende Aufsatzwand ............................41 Haken................................42 Mobile Ablage ..............................42 Büromöbelsystem Bivi vorübergehend zerlegen und wieder aufbauen ......43 Büromöbelsystem zerlegen ..........................43 Büromöbelsystem wieder aufbauen ........................ 43 Bedienung und Einstellungen .................... 44 Sicherheitsvorschriften ............................ 44 Höhenausgleich durchführen ...........................
  • Página 6 Instandhaltungsarbeiten ..........................50 Haftungsausschluss ..............................50 Reinigung und Pflege ..............................51 Büromöbelsystem endgültig entsorgen ................52 Kundendienst ........................53 Lieferung, Aufstellung, Einweisung ......................... 53 Reparaturen und Ersatzteile ..........................53 Service-Hotline ..............................53 Bivi Manual -de- 2019 Seite 6 von 53...

  • Página 7: Zu Dieser Betriebsanleitung

    Für Schäden und Betriebsstörungen, die sich aus der Nichtbeachtung der Betriebsanleitung ergeben, übernimmt Steelcase keine Haftung und keine Garantie! Diese Betriebsanleitung ist Bestandteil des Büromöbelsystems Bivi. Sie ist nur als komplette Unterlage gültig. Auch bei einem Weiterverkauf des Büromöbelsystems gehört diese Betriebsanleitung zum Lieferumfang.

  • Página 8: Sicherheits- Und Warnhinweise

    Hinweis auf eine möglicherweise gefährliche Situation, die zu geringfügigen oder leichten Verletzungen führen kann, wenn die Sicherheitsmaßnahmen nicht befolgt werden. ACHTUNG Gefahr Gefahrenquelle Maßnahmen zur Vermeidung  Warnung vor Sachsachaden oder Fehlfunktion, wenn die Sicherheitsmaßnahmen nicht befolgt werden. Bivi Manual -de- 2019 Seite 8 von 53...

  • Página 9: Sicherheit

    Unfallverhütung und zum Umweltschutz bereitzustellen und zu beachten. Benutzer mit Einschränkungen Dieses Büromöbelsystem Bivi kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Büromöbelsystems unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

  • Página 10: Produktbeschreibung

    − Position Typenschild Kabelkanal Breite 1400 1349 mm Breite 1600 1549 mm Position Typenschild Unterseite Vertikaler Kabelkanal Abmessungen (H x B x T) 508 x 109 x 105 mm Position Typenschild innen Bivi Manual -de- 2019 Seite 10 von 53...

  • Página 11: Optionale Elemente Und Zubehör

    − Abmessungen (H x B x T) max. 45 kg; max. je 15 kg − Tragfähigkeit: -obere Ablage; Kompartment max. 5 kg; max. 10 kg Tragfähigkeit: -oberer Fachboden; -unterer Fachboden − Unterseite − Position Typenschild Bivi Manual -de- 2019 Seite 11 von 53...
  • Página 12 Position Typenschild − Pflanzgefäß (Halter), Einsatz (Pflanzbehälter) 76 x 682 x 76 mm − Abmessungen (H x B x T) max. 10 kg − Tragfähigkeit Halter: Rückseite − Position Typenschild Pflanzbehälter: Rückseite Bivi Manual -de- 2019 Seite 12 von 53...
  • Página 13 − Tragfähigkeit Rückseite − Position Typenschild Mobile Ablage 175 x 395 x 298 mm − Abmessungen (H x B x T) max. 10 kg − Tragfähigkeit Lange Seite außen − Position Typenschild Bivi Manual -de- 2019 Seite 13 von 53...

  • Página 14: Typenschild

    Produktbeschreibung Typenschild Bild 1 Typenschild Platzhalter für Prüfzeichen Bestellnummer Artikelnummer Link zu weiteren Produktinformationen (optional) CE-Label für Elektrifizierung Bivi Manual -de- 2019 Seite 14 von 53...

  • Página 15: Komponenten

    Bitte beachten Sie die Hinweise zum Gebrauch der Komponenten und des Zubehörs (siehe Bedienung und Einstellungen auf Seite 44). Für detaillierte Informationen zu den erhältlichen Systemkomponenten und für zusätzliche Bestellungen und Nachlieferungen wenden Sie sich an unseren Customer Service (siehe Kundendienst auf Seite 53). Bivi Manual -de- 2019 Seite 15 von 53...

  • Página 16: Schreibtisch Bivi Im Überblick

    Bild 2 Bivi Schreibtisch, Hauptelemente Fuß Kabelkanal Tischplatte (Kragarme nicht dargestellt) Stellschraube für Höhenausgleich Folgende Abbildungen zeigen jeweils eine von vielen Ausführungsvarianten des Schreibtisch-Systems Bivi. Sie dienen lediglich zur Veranschaulichung der Schreibtischkomponenten. Bild 3 Beispiel-Konfiguration 1 Bild 4 Beispiel-Konfiguration 2...

  • Página 17: Transport Und Lagerung

     am Untergestell anfassen. am Untergestell anfassen. WARNUNG Verletzungen und Beschädigungen möglich! Beim Transport bezw. Ortsveränderung des Bivi Tisches können die elektrischen Komponenten noch unter Spannung stehen. Beim Transport oder Verschieben des Schreibtisches unbedingt den Netz- ⇒ stecker ziehen! Zwischenlagerung Soll der Schreibtisch vor dem Aufstellen zwischengelagert werden, sind folgende Bedingungen zu erfüllen:...

  • Página 18: Aufstellung Und Montage

    Die Aufstellung und die Verwendung des Produktes bedürfen einer ausführlichen Planung. Hierfür bietet Steelcase eine eigene Planungsabteilung an. Die teilmontierten Baugruppen des Büromöbelsystems Bivi werden in der Regel über den Fachhandel oder direkt vom Hersteller angeliefert. Steelcase empfiehlt, die Installation durch den Fachhandel bzw. durch ein Montageunternehmen durchführen zu lassen.

  • Página 19: Einzelarbeitsplatz

    Tischplatte und folgenden Teilen der Tischkomponenten gequetscht werden: Feststehende Teile des Schreibtisches • • Anbauten, z. B. Knieraumblenden, Kabelöffnungen • Ausschnitte an der Plattenrückseite Halten Sie Hände und Finger von den Teilen der Tischkomponenten fern.  Bivi Manual -de- 2019 Seite 19 von 53...

  • Página 20: Elektrische Komponenten

    Durchgänge von Kabeln freihalten.  Kabel stolperfrei verlegen.  Steelcase empfiehlt die Überprüfung der elektrischen Komponenten vor der ersten Inbetriebnahme durch eine qualifizierte Elektrofachkraft. Folgende elektrische Komponenten sind optional erhältlich: • Plug and Play Steckerleiste (2er-Pack) zur Stromversorgung bei einer Einzel-Bench-Konfiguration.

  • Página 21: Arbeitsplatz Erweitern

    Es sind optionale Elemente und verschiedenes Zubehör erhältlich, die an die Arbeitsplätze montiert werden können. Beschreibungen siehe Optionale Elemente und Zubehör montieren auf Seite 25. Steelcase empfiehlt, die Installation durch den Fachhandel bzw. durch ein Montageunternehmen durchführen zu lassen. Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechenden Montageanleitungen.
  • Página 22 Tischplatte und folgenden Teilen der Tischkomponenten gequetscht werden: Feststehende Teile des Schreibtisches • Anbauten, z. B. Knieraumblenden, Kabelöffnungen • Ausschnitte an der Plattenrückseite • Halten Sie Hände und Finger von den Teilen der Tischkomponenten fern.  Bivi Manual -de- 2019 Seite 22 von 53...

  • Página 23: Anbauplatten

    Freistehender Doppelarbeitsplatz, Stehhöhe (siehe Bild 11, rechts). Grund: Die Anbauplatte steht auf jeder Seite um ca. 5 cm über die Tischtiefe der beiden Tischplatten hinaus. Stoßgefahr! Bild 11 Halbrunde Anbauplatte, unzulässiger Anbau Bivi Manual -de- 2019 Seite 23 von 53...

  • Página 24: Trapezförmige Anbauplatte

    Grund: Die Anbauplatte ist auf jeder Seite um ca. 5 cm schmäler als die Tischtiefe der beiden Tischplatten. Stoßgefahr! Einzelarbeitsplatz (siehe Bild 13, rechts). • Grund: Die Anbauplatte steht beidseitig über die Tischplattentiefe hinaus. Stoßgefahr! Bild 13 Halbrunde Anbauplatte, unzulässiger Anbau Bivi Manual -de- 2019 Seite 24 von 53...

  • Página 25: Optionale Elemente Und Zubehör Montieren

    Optionale Elemente und Zubehör montieren Optionale Elemente und Zubehör montieren Steelcase empfiehlt, die Installation durch den Fachhandel bzw. durch ein Montageunternehmen durchführen zu lassen. Sollen optionale Elemente oder Zubehör montiert werden, beachten Sie bitte die entsprechenden Montageanleitungen. In den nachfolgenden Abschnitten wird der Anbau von einigen optionalen Elementen und Zubehör gezeigt.

  • Página 26: Quertraverse Mit Knieraumblende

    • 2 Sicherungsbleche • 4 Kreuzschlitzschrauben • Bild 15 Quertraverse, Anbauvarianten Quertraverse, Anbau bei niedrigen Aufsatzbögen Quertraverse, Anbau bei hohen Aufsatzbögen Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 26 von 53...

  • Página 27: Stehhöhe

    Ausschnitte an der Plattenrückseite Halten Sie Hände und Finger von den Teilen der Tischkomponenten fern.  Die Aufsatzbögen werden an den Bivi-Füßen montiert. Die Quertraverse mit Knieraumblende wird auf beiden Seiten mit den Aufsatzbögen verbunden. Damit wird die Festigkeit der Struktur gewährleistet.

  • Página 28: Fußablage

    1600 mm. Hierzu sind folgende Bauteile erforderlich: • Fußablage 2 Befestigungswinkel • 12 Kreuzschlitzschrauben • Bild 17 Fußablage, untere Anbauvariante Fußablage Befestigungswinkel Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 28 von 53...

  • Página 29: Sofa

    Grund: Instabilität! • In die Basisbauteile (Füße und Kabelkanal) anstelle einer Tischplatte eines Doppelarbeitsplatzes (siehe Bild 20 rechts), wenn kein weiterer Anbau auf der Gegenseite erfolgt. Grund: Instabilität! Bild 20 Sofa, unzulässiger Anbau Bivi Manual -de- 2019 Seite 29 von 53...

  • Página 30: Aufsatzregal

    Im oberen Bereich eines hohen Aufsatzbogens (siehe Bild 22, links). • Neben einem Sofa (siehe Bild 22, Mitte). • Grund: Das Aufsatzregal ragt in den Sitzbereich hinein. Stoßgefahr! Bild 22 Aufsatzregal, unzulässiger Anbau Bivi Manual -de- 2019 Seite 30 von 53...

  • Página 31: Seitlicher Stauraum

    Einzelarbeitsplatz (siehe Bild 25, links). • An einen Aufsatzbogen (siehe Bild 25, rechts). • • Freistehender Doppelarbeitsplatz, Sitzhöhe, nur einen seitlichen Stauraum! Grund: Instabilität! In Stehhöhe. • Bild 25 Seitlicher Stauraum, unzulässiger Anbau Bivi Manual -de- 2019 Seite 31 von 53...

  • Página 32: Monitorhalter

    Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Ein Monitorhalter kann in folgender Konfiguration nicht montiert werden: Zwei Monitorhalter an einem Aufsatzbogen (siehe Bild 28)). • Grund: Überschreiten der zulässigen Tragfähigkeit. Instabilität! Bild 28 Monitorhalter, unzulässiger Anbau Bivi Manual -de- 2019 Seite 32 von 53...

  • Página 33: Adapter Für Bildschirmhalter Plurio

    Adapter für Bildschirmhalter Plurio, zulässige Anbauvarianten Adapter Bildschirmhalter Plurio, Variante Einzel-Display-Halter Bildschirmhalter Plurio, Variante Einzel-Laptop-Halter Bildschirmhalter Plurio, Variante Doppel-Display-Halter Bildschirmhalter Plurio, Variante Display- und Laptop-Halter Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 33 von 53...

  • Página 34: Baldachin

    Ein Baldachin kann in folgender Konfiguration nicht montiert werden: Zwei Baldachine direkt nebeneinander über Tischen mit 1400 mm Breite (siehe Bild 31). • Grund: Platzmangel. Ein Baldachin hat eine Breite von 1467 mm. Bild 31 Baldachin, unzulässiger Anbau Bivi Manual -de- 2019 Seite 34 von 53...

  • Página 35: Skateboardhalter

    Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Ein Skateboardhalter kann in folgender Konfiguration nicht montiert werden: • Obere Position eines hohen Aufsatzbogens (siehe Bild 33). Grund: Instabilität! Bild 33 Skateboardhalter, unzulässiger Anbau Bivi Manual -de- 2019 Seite 35 von 53...

  • Página 36: Fahrradhalter

    • • Befestigungsmaterial: Schrauben, Handmutter, Sicherungsblech Bild 34 Fahrradhalter, Anbau an hohem Aufsatzbogen Fahrradhalter für 1 Fahrrad Fahrradhalter für 2 Fahrräder Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 36 von 53...

  • Página 37: Cpu-Halter

    Der CPU-Halter wird am T-Schlitz des Fußes befestigt. Hierzu sind folgende Bauteile erforderlich: CPU-Halter • Bild 35 CPU-Halter CPU-Halter, Ansicht Einhängeposition CPU-Halter, beladen Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 37 von 53...

  • Página 38: Ablageboard

    Hierzu sind folgende Bauteile erforderlich: Ablageboard • 2 Halter • 2 Abdeckungen • • 2 Handmuttern Bild 36 Ablageboard Ablageboard Halter Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 38 von 53...

  • Página 39: Pflanzgefäß

    Hierzu sind folgende Bauteile erforderlich: • Pflanzgefäß 2 Befestigungswinkel • Bild 37 Pflanzgefäß, mögliche Anbauvarianten Pflanzgefäß, Anbau an hohem Aufsatzbogen Pflanzgefäß, Anbau an niedrigem Aufsatzbogen Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 39 von 53...

  • Página 40: Aufsatzwand

    Für die Montage am Kabelkanal sind folgende Bauteile erforderlich: Aufsatzwand • • 2 Halter • 4 Schrauben Bild 38 Aufsatzwand, fest montiert Aufsatzwand Befestigungselemente Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Bivi Manual -de- 2019 Seite 40 von 53...

  • Página 41: Freistehende Aufsatzwand

    Optionale Elemente und Zubehör montieren Freistehende Aufsatzwand Die freistehende Aufsatzwand kann z. B. bei einem Doppelarbeitsplatz in Stehhöhe zwischen den beiden Tischplatten aufgestellt werden. Bild 39 Aufsatzwand, freistehend Aufsatzwand Standfüße Bivi Manual -de- 2019 Seite 41 von 53...

  • Página 42: Haken

    Sollten Sie selbst montieren wollen, beachten Sie bitte die entsprechende Montageanleitung. Mobile Ablage Die mobile Ablage kann in beiden Enden eines Aufsatzregals eingefügt oder frei auf einer Tischplatte oder einem anderen waagerechten Element aufgestellt werden. Bild 41 Mobile Ablage Mobile Ablage Bivi Manual -de- 2019 Seite 42 von 53...

  • Página 43: Büromöbelsystem Bivi Vorübergehend Zerlegen Und Wieder Aufbauen

    Sie die Abschnitte Transport und Lagerung auf Seite 17 sowie Aufstellung und Montage auf Seite 18. WARNUNG Verletzungen und Beschädigungen möglich! Beim Transport bezw. Ortsveränderung des Bivi Tisches können die elektrischen Komponenten noch unter Spannung stehen. Beim Transport oder Verschieben des Schreibtisches unbedingt den Netz- ⇒...

  • Página 44: Bedienung Und Einstellungen

    Bedienung und Einstellungen Bedienung und Einstellungen Sicherheitsvorschriften Das Büromöbelsystem Bivi darf nur in technisch einwandfreiem Zustand und unter Beachtung der Betriebsanleitung benutzt und bedient werden. Bevor Sie das Büromöbelsystem benutzen, stellen Sie Folgendes sicher: Die Schreibtischplatte muss waagerecht sein. Bei Bodenunebenheiten kann die Höhe über die •...
  • Página 45 Beim Anheben an der Schreibtischplatte oder an den angebauten Komponenten können die Befestigungsschrauben reißen. Beim Transport oder Verschieben des Schreibtisches diesen ausschließlich am  Untergestell anfassen. Achten Sie auf ausreichende Länge aller Anschlusskabel von Geräten auf dem Schreibtisch. Bivi Manual -de- 2019 Seite 45 von 53...

  • Página 46: Höhenausgleich Durchführen

    Das Gesamtgewicht der Fahrräder darf 22,50 kg nicht überschreiten. Die hinteren Pedale dürfen nicht aneinander stoßen. • Pflanzgefäß In den Pflanzgefäßeinsatz können künstliche oder echte Pflanzen eingesetzt werden. ACHTUNG Materialbeschädigung durch Wasser möglich! Pflanzen vorsichtig gießen.  Bivi Manual -de- 2019 Seite 46 von 53...

  • Página 47: Freistehende Aufsatzwand

    Die mobile Ablage kann u. a. frei auf einer Tischplatte oder einem anderen waagerechten Element aufgestellt werden. VORSICHT Verletzungsgefahr! Beim Stoßen gegen die oberen offenen Ecken der mobilen Ablage besteht Verletzungsgefahr. Nicht gegen die oberen offenen Enden der mobilen Ablage stoßen.  Bivi Manual -de- 2019 Seite 47 von 53...

  • Página 48: Fehler Und Störungen

    Fehler und Störungen Fehler und Störungen Sollten Störungen bei der Bedienung des Büromöbelsystems Bivi auftreten, so überprüfen Sie bitte, ob die Bedienung gemäß der Betriebsanleitung erfolgt ist. Meist lässt sich hierdurch der Fehler finden und beseitigen. Können aufgetretene Fehler oder Störungen nicht beseitigt werden, wenden Sie sich bitte an unsere Kundendienstabteilung (siehe Reparaturen und Ersatzteile auf Seite 53).

  • Página 49: Instandhaltung

     Alle Instandhaltungs- und Reparaturarbeiten dürfen nur von entsprechend qualifiziertem und autorisiertem Personal durchgeführt werden.  Zu diesen Tätigkeiten nur geeignetes Werkzeug verwenden! Funktionskontrollen Die Komponenten des Büromöbelsystems Bivi sollen in regelmäßigen Abständen auf ihre Funktionstüchtigkeit überprüft werden. Tabelle Funktionskontrollen Intervall...

  • Página 50: Instandhaltungsarbeiten

    Der Einbau anderer Teile ist mit Steelcase abzustimmen. Die angegebenen Wartungs- und Inspektionsintervalle sind einzuhalten.  Haftungsausschluss In folgenden Fällen übernimmt Steelcase keine Haftung und keine Garantie (siehe Haftung auf Seite 2): Mangelhafte Überwachung der Produktkomponenten (Funktionskontrollen). • •...

  • Página 51: Reinigung Und Pflege

    Instandhaltung Reinigung und Pflege Zur Reinigung der Oberflächen des Büromöbelsystems Bivi können handelsüblichen Reinigungsmittel verwendet werden. WARNUNG Gefahr von Stromschlag! Feuchtigkeit erhöht die Stromschlaggefahr. Elektrische Bauteile (z. B. Stecker) nicht mit feuchtem Tuch oder mit  Flüssigkeiten berühren. Spannungsversorgung vor der Reinigung abschalten (z. B. Netzstecker ziehen).

  • Página 52: Büromöbelsystem Endgültig Entsorgen

    Büromöbelsystem endgültig entsorgen Die Demontage soll von hierzu qualifiziertem Fachpersonal durchgeführt werden. Soll das Büromöbelsystem Bivi endgültig demontiert und entsorgt werden, gehen Sie folgendermaßen vor.  Zerlegen Sie den Schreibtisch in seine Komponenten.  Trennen Sie die entstehenden Teile nach −...

  • Página 53: Kundendienst

    Unsere Service-Hotline erreichen Sie unter folgenden E-Mail-Adressen oder Telefonnummern: Sprache E-Mail-Adresse Telefonnummer Deutsch LINEONE-DE@steelcase.com +49 (0) 8031 405 111 Englisch LINEONE-EN@steelcase.com +49 (0) 8031 405 111 Französisch LINEONE-FR@steelcase.com +49 (0) 8031 405 111 Spanisch +34 91 212 47 00 POSVENTASPAIN@steelcase.com Bivi Manual -de- 2019 Seite 53 von 53...
  • Página 54 ® Bivi User Manual Translation of the original instructions...

  • Página 55: Legal Notice

    Operating the product with defective or non-functioning safety and protection devices. • Improper assembly by unauthorised personnel. • Use of components and adaptations that do not originate from Steelcase. Third-party parts are not • guaranteed to be designed and manufactured to meet the requirements of stress and safety. •...
  • Página 56 Legal notice Product The office furniture line Bivi by Steelcase is subject to continuous quality control during manufacture and distribution. This ensures fault-free functionality. The products are designed and manufactured according to the state of the art (in Germany at the time of construction) and recognised safety rules;...
  • Página 57 Installation and assembly ....................18 Safety instructions ............................18 Checking the delivery contents ........................18 Disposing of the packaging material ........................ 18 Installing the office furniture system Bivi ......................18 Single workstation ............................19 Electrical components ............................20 Bivi Manual -en- 2019...
  • Página 58 Freestanding partition attachment ..........................41 Hooks ................................42 Mobile filing tray ............................... 42 Disassembling and reassembling the office furniture system Bivi temporarily ....43 Disassembling the office furniture system ....................... 43 Reassembling the office furniture ........................43 Operation and settings ....................... 44 Safety instructions ............................
  • Página 59 Cleaning and care ............................... 51 Disposal of the office furniture system ................52 Customer Service ......................53 Delivery, installation, instruction ........................53 Repairs and spare parts ..........................53 Service hotline ..............................53 Bivi Manual -en- 2019 Page 6 of 53...

  • Página 60: About This User Manual

    Steelcase assumes no liability and no warranty for damage or malfunctions resulting from non-compliance with the user manual. This user manual is part of the office furniture system Bivi. It is only valid as a complete document. Even when reselling the office furniture system, this user manual is part of the delivery contents.

  • Página 61: Safety Instructions And Warnings

    Indicates a potential danger situation that may result in minor injuries if the safety precautions are not followed. CAUTION Danger Source of danger Prevention measures  Warning of property damage or malfunction if safety precautions are not followed. Bivi Manual -en- 2019 Page 8 of 53...

  • Página 62: Safety

    The office furniture system Bivi may be used and operated only in perfect technical condition and in compliance with this user manual. The user of the office furniture system Bivi commits to follow the safety instructions and warnings in this user manual.

  • Página 63: Product Description

    1349 mm Width 1600 1549 mm Position of the type plate Underside Vertical cable duct Dimensions (H x W x D) 508 x 109 x 105 mm Position of the type plate inside Bivi Manual -en- 2019 Page 10 of 53...

  • Página 64: Optional Elements And Accessories

    45 kg; max per 15kg − Carrying capacity: top shelf; compartment max 5 kg; max 10 kg − Carrying capacity: top shelf; bottom shelf Underside − Position of the type plate Bivi Manual -en- 2019 Page 11 of 53...
  • Página 65 Planter (bracket), insert (Planter) 76 x 682 x 76 mm − Dimensions (H x W x D) max 10 kg − Carrying capacity Holder: − Position of the type plate Planter: back Bivi Manual -en- 2019 Page 12 of 53...
  • Página 66 Mobile filing tray 175 x 395 x 298 mm − Dimensions (H x W x D) max 10 kg − Carrying capacity Outside on the long side − Position of the type plate Bivi Manual -en- 2019 Page 13 of 53...

  • Página 67: Type Plate

    Product description Type plate Type plate Placeholder for approval marks Order number Item number Link to further product information (optional) CE mark for the electrical system Bivi Manual -en- 2019 Page 14 of 53...

  • Página 68: Components

    Please follow the instructions for using components and accessories (see Operation and settings on Page 44). For detailed information on available system components and for additional orders and subsequent deliveries, please contact our Customer Service (see Customer Service on Page 53). Bivi Manual -en- 2019 Page 15 of 53...

  • Página 69: Overview Of The Desk Bivi

    Cable duct Desktop (cantilevers not shown) Adjusting screw for height compensation The following illustrations show one of many design variants of the desk system Bivi. The illustrations merely serve to demonstrate the desk components. Example configuration 1 Example configuration 2...

  • Página 70: Transport And Storage

    Transport or move the desk only by grabbing the base frame.  WARNING Injuries and damage are possible! When transporting or moving the bivi table, the electrical components may still be under electrical power. When transporting or moving the desk, always pull out the power plug! ⇒...

  • Página 71: Installation And Assembly

    Polypropylene (PP) tapes • These materials are recyclable. When the product is assembled by Steelcase or an authorised installer, the packaging is disposed of by the manufacturer. If you install yourself, please ensure sorted separation and return to the recycling cycle.

  • Página 72: Single Workstation

    Fixed parts of the desk. • • Attachments, such as modesty panels and cable openings. • Cut-outs at the back of the desktop. Keep hands and fingers away from desk components.  Bivi Manual -en- 2019 Page 19 of 53...

  • Página 73: Electrical Components

    Keep passages clear of cables.  Route the cables so that they do not pose a risk of tripping.  Steelcase recommends to check the electrical components before the first use through a qulified electrician. The following electrical components are available as options: •...

  • Página 74: Expanding The Workspace

    Optional elements and various accessories are available that can be mounted on the workstations. For descriptions, see Mounting optional elements and accessories on page 25. Steelcase recommends assembly by a specialist dealer or an assembly company. If you want to assemble yourself, please follow the respective installation instructions.

  • Página 75: Dual Workstation

    • Fixed parts of the desk. • Attachments, such as modesty panels and cable openings. Cut-outs at the back of the desktop. • Keep hands and fingers away from desk components.  Bivi Manual -en- 2019 Page 22 of 53...

  • Página 76: Desktop Extensions

    Freestanding dual workstation, standing height (see Figure 11, right). Reason: The desktop extension protrudes on each side approx. 5 cm beyond the depth of the two desktops. Risk of impact! Semi-circular desktop extension, impermissible attachment Bivi Manual -en- 2019 Page 23 of 53...

  • Página 77: Trapezoidal Desktop Extension

    Reason: The desktop extension is on each side about 5 cm narrower than the depth of the two desktops. Risk of impact! Single workstation (see Figure 13, right). • Reason: The desktop extension protrudes on both sides beyond the desktop depth. Risk of impact! Trapezoidal desktop extension, impermissible attachment Bivi Manual -en- 2019 Page 24 of 53...

  • Página 78: Mounting Optional Elements And Accessories

    Mounting optional elements and accessories Mounting optional elements and accessories Steelcase recommends assembly by a specialist dealer or an assembly company. If you want to mount optional elements and accessories, please follow the respective installation instructions. The following sections illustrate the installation of some optional elements and accessories.

  • Página 79: Crossbar With Modesty Panel

    • 4 Phillips screws • Crossbars, attachment variants Crossbar, mounting for low arch attachments Crossbar, mounting for high arch attachments If you want to assemble yourself, please follow the respective installation instructions. Bivi Manual -en- 2019 Page 26 of 53...

  • Página 80: Standing Height

    Cut-outs at the back of the desktop. Keep hands and fingers away from desk components.  The arch attachments are mounted on the Bivi feet. The crossbar with modesty panel will be mounted to the arch attachments on both sides. This ensures the structural stability.

  • Página 81: Footrest

    This requires the following components: • Footrest 2 mounting brackets • 12 Phillips screws • Footrest, lower attachment variant Footrest Mounting brackets If you want to assemble yourself, please follow the respective installation instructions. Bivi Manual -en- 2019 Page 28 of 53...

  • Página 82: Sofa

    In the basic components (feet and cable duct) instead of a desktop of a dual workstation (see Figure 20 right) without mounting an attachment on the opposite side. Reason: Instability! Sofa, impermissible attachment Bivi Manual -en- 2019 Page 29 of 53...

  • Página 83: Shelf Attachment

    In the upper section of a high arch attachment (see Figure 22, right). • Next to a sofa (see Figure 22, left). • Reason: The shelf attachment protrudes into the seating area. Risk of impact! Shelf attachment, impermissible attachment Bivi Manual -en- 2019 Page 30 of 53...

  • Página 84: Side Storage Compartment

    Single workstation (see Figure 25, left). • On an arch attachment (see Figure 25, right). Freestanding dual workstation, seating • height - only one side storage compartment Reason: Instability! • Standing height. Side storae compartment, impermissible attachment Bivi Manual -en- 2019 Page 31 of 53...

  • Página 85: Monitor Bracket

    A monitor bracket cannot be mounted in the following configurations: Two monitor brackets on one arch attachment (see Figure 28). • Reason: Exceeding the permissible carrying capacity Instability! Monitor bracket, impermissible attachment Bivi Manual -en- 2019 Page 32 of 53...

  • Página 86: Adapter For Screen Holder Plurio

    The adapter for the screen holder Plurio will be mounted in the cable duct. The screen holder Plurio must be ordered separately. This requires the following components: • Adapter Bivi / Plurio Adapter for screen holder Plurio, permissible attachment Adapter Screen holder Plurio, variant of single display holder...

  • Página 87: Canopy

    Two canopies directly next to each other over desks with a width of 1400 mm (see Figure 31). • Reason: Lack of Space. A canopy has a width of 1467 mm. Canopy, impermissible attachment Bivi Manual -en- 2019 Page 34 of 53...

  • Página 88: Skateboard Holder

    If you want to assemble yourself, please follow the respective installation instructions. A skateboard holder cannot be mounted in the following configurations: • Upper position of a high arch attachment (see Figure 33). Reason: Instability! Skateboard holder, impermissible attachment Bivi Manual -en- 2019 Page 35 of 53...

  • Página 89: Bicycle Rack

    Mounting material: screws, thumb nut, locking plate Bicycle rack, mounted on high arch attachment Bicycle rack for 1 bicycle Bicycle rack for 2 bicycles If you want to assemble yourself, please follow the respective installation instructions. Bivi Manual -en- 2019 Page 36 of 53...

  • Página 90: Computer Bracket

    This requires the following components: Computer bracket • Computer bracket Computer bracket, view of hooking position Computer bracket, with unit If you want to assemble yourself, please follow the respective installation instructions. Bivi Manual -en- 2019 Page 37 of 53...

  • Página 91: Storage Board

    This requires the following components: Storage board • 2 holders • 2 covers • • 2 thumb screws Storage board Storage board Holders If you want to assemble yourself, please follow the respective installation instructions. Bivi Manual -en- 2019 Page 38 of 53...

  • Página 92: Planter

    2 mounting brackets • Planter, possible attachment variants Planter, mounted on high arch attachment Planter, mounted on low arch attachment If you want to assemble yourself, please follow the respective installation instructions. Bivi Manual -en- 2019 Page 39 of 53...

  • Página 93: Partition Attachment

    The following components are required for mounting on the cable duct: Partition attachment • • 2 holders • 4 screws Partition attachment, fixed Partition attachment Fastening elements If you want to assemble yourself, please follow the respective installation instructions. Bivi Manual -en- 2019 Page 40 of 53...

  • Página 94: Freestanding Partition Attachment

    Mounting optional elements and accessories Freestanding partition attachment The free-standing partition attachment can be placed, for example, in a dual workstation at standing height between two desktops. Partition attachment, freestanding Partition attachment Stands Bivi Manual -en- 2019 Page 41 of 53...

  • Página 95: Hooks

    Mobile filing tray The mobile filing tray can be inserted at both ends of a shelf attachment or placed freely on a desktop or another horizontal element. Mobile filing tray Mobile filing tray Bivi Manual -en- 2019 Page 42 of 53...

  • Página 96: Disassembling And Reassembling The Office Furniture System Bivi Temporarily

    Disassembling and reassembling the office furniture system Bivi temporarily Disassembling and reassembling the office furniture system Bivi temporarily If the office furniture system needs to be disassembled, temporarily stored and reassembled due to relocation, for example, see the sections Transport and storage on page 17 and Installation and assembly on page 18.

  • Página 97: Operation And Settings

    Operation and settings Operation and settings Safety instructions The office furniture system Bivi may be used and operated only in perfect technical condition and in compliance with this user manual. Before using the office furniture system, make sure of the following: The desktop must be horizontal.
  • Página 98 When lifting on the desktop or attached components, the fastening screws may tear. Transport or move the desk only by grabbing the base frame.  Ensure that the connecting cables of devices on the desk are long enough. Bivi Manual -en- 2019 Page 45 of 53...

  • Página 99: Carrying Out Height Compensation

    Operation and settings Carrying out height compensation To compensate for uneven ground, you can raise each foot by up to 15 mm with an adjusting screw. Height compensation of Bivi desk Adjusting screw Procedure:  Remove all objects from the desk.

  • Página 100: Freestanding Partition Attachment

    Danger of injury! Bumping into the upper open corners of the mobile filing shelf leads to a risk of injury. Do not bump into the upper open corners of the mobile filing shelf.  Bivi Manual -en- 2019 Page 47 of 53...

  • Página 101: Faults And Malfunctions

    Faults and malfunctions Faults and malfunctions If malfunctions occur during operation, please check whether the office furniture system Bivi has been handled according to the user manual. In most cases, this will help you find and eliminate the problem. If it is not possible to eliminate fault or malfunctions, please contact our Customer Service Department (see Repairs and spare parts on Page 53).

  • Página 102: Maintenance

     Only appropriately qualified and authorised personnel may carry out maintenance and repair work.  Only use suitable tools for these operations! Functional checks The components of the office furniture system Bivi should be checked for their functionality at regular intervals. Table for functional checks...

  • Página 103: Maintenance Work

    Coordinate the installation of other parts with Steelcase. Observe the specified maintenance and inspection intervals.  Disclaimer of liability Steelcase assumes no liability or warranty in the following cases (see Liability on page 2): Inadequate monitoring of the product components (function checks). • Improper maintenance.

  • Página 104: Cleaning And Care

    Maintenance Cleaning and care You can use commercial cleaning agents to clean the surfaces of the office furniture system Bivi. WARNING Risk of electric shock! Moisture increases the risk of electric shock. Do not touch electrical components (such as plugs) with a damp cloth or liquids.

  • Página 105: Disposal Of The Office Furniture System

    Disposal of the office furniture system Disassembly should be carried out by qualified personnel. Follow these steps to disassemble and dispose of the office furniture system Bivi.  Disassemble the desk into its components.  Separate the resulting parts into: −...

  • Página 106: Customer Service

    E-mail address Telephone number German LINEONE-DE@steelcase.com +49 (0) 8031 405 111 English LINEONE-EN@steelcase.com +49 (0) 8031 405 111 French LINEONE-FR@steelcase.com +49 (0) 8031 405 111 Spanish +34 91 212 47 00 POSVENTASPAIN@steelcase.com Bivi Manual -en- 2019 Page 53 of 53...
  • Página 107 ® Bivi Manuel d’utilisation Traduction de l’original du manuel d’utilisation...

  • Página 108: Mentions Légales

    En tant que partie d’une documentation technique, la législation sur les droits d’auteur en vigueur en Allemagne lui est applicable. Responsabilité La non-responsabilité de la société Steelcase est possible dans une ou plusieurs des conditions énumérées ci-dessous : Utilisation non conforme du produit.
  • Página 109 Produit La fabrication et la distribution de la gamme de mobilier de bureau Bivi de Steelcase font l’objet d’un contrôle de qualité permanent. Un fonctionnement parfait est ainsi garanti. Les produits ont été conçus et fabriqués selon l’état actuel de la technique (en Allemagne au moment de la construction) et conformément aux règles reconnues en matière de sécurité, mais des dangers peuvent...
  • Página 110 Consignes de sécurité ............................. 18 Contrôle de la livraison ............................ 18 Élimination des emballages ..........................18 Installation du système de mobilier de bureau Bivi ..................18 Poste de travail individuel ..........................19 Composants électriques ..........................20 Bivi Manual -fr- 2019...
  • Página 111 Écran de séparation en pose libre ..........................41 Crochet ................................42 Tablette mobile ..............................42 Démontage provisoire et remontage du système de mobilier de bureau Bivi ....43 Démontage du système de mobilier de bureau ....................43 Remontage du système de mobilier de bureau ....................43 Utilisation et réglages......................
  • Página 112 Mise au rebut définitive du système de mobilier de bureau ..........52 Service après-vente ......................53 Livraison, installation, formation ........................53 Réparations et pièces de rechange ......................... 53 Ligne d'assistance S.A.V..........................53 Bivi Manual -fr- 2019 Page 6 de 53...

  • Página 113: Au Sujet De Ce Manuel D'uTilisation

    ! Ce manuel d’utilisation fait partie intégrante du système de mobilier de bureau Bivi. Il n'est valable que s'il est complet. En cas de revente du système de mobilier de bureau, ce manuel d'utilisation doit être remis également à...

  • Página 114: Consignes De Sécurité Et Avertissements

    ATTENTION Danger Source de danger Mesures à prendre pour éviter ce danger  Mise en garde contre un dommage matériel ou un dysfonctionnement, si les mesures de sécurité ne sont pas respectées. Bivi Manual -fr- 2019 Page 8 de 53...

  • Página 115: Sécurité

    à tenir à disposition et à respecter. Utilisateurs handicapés Ce système de mobilier de bureau Bivi peut être utilisé par des enfants âgés de plus de 8 ans et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d’expérience et de connaissance dans la mesure où...

  • Página 116: Description Du Produit

    Largeur 1600 1549 mm Position de la plaque signalétique Dessous Chemin de câbles vertical Dimensions (H x L x P) 508 x 109 x 105 mm Position de la plaque signalétique intérieur Bivi Manual -fr- 2019 Page 10 de 53...

  • Página 117: Éléments Optionnels Et Accessoires

    45 kg; max. par 15 kg − Capacité portante: rangement supérieur; compartiment max. 5 kg; max. 10 kg − Capacité portante: supérieur plateau étagères; inférieur plateau étagères Dessous − Position de la plaque signalétique Bivi Manual -fr- 2019 Page 11 de 53...
  • Página 118 76 x 682 x 76 mm − Dimensions (H x L x P) max. 10 kg − Capacité portante Support : face arrière − Position de la plaque signalétique Bac : face arrière Bivi Manual -fr- 2019 Page 12 de 53...
  • Página 119 − Position de la plaque signalétique Tablette mobile 175 x 395 x 298 mm − Dimensions (H x L x P) max. 10 kg − Capacité portante Côté long extérieur − Position de la plaque signalétique Bivi Manual -fr- 2019 Page 13 de 53...

  • Página 120: Plaque Signalétique

    Description du produit Plaque signalétique Plaque signalétique Espace pour marque de contrôle Numéro de commande Numéro d'article Lien vers des informations produits supplémentaires (en option) Marquage CE pour les prises électriques Bivi Manual -fr- 2019 Page 14 de 53...

  • Página 121: Composants

    à la page 44). Pour plus d’informations sur les composants du système disponibles et pour toutes les commandes supplémentaires et livraisons ultérieures, s’adresser à notre Service Clients (voir Service après-vente, à la page 53). Bivi Manual -fr- 2019 Page 15 de 53...

  • Página 122: Le Bureau Bivi D'uN Coup D'œIl

    Plateau (bras non représentés) Vis de réglage pour la mise à niveau en hauteur Les figures suivantes montrent respectivement l'une des nombreuses variantes du système de bureau Bivi. Elles ne servent qu’à illustrer les composants du bureau. Exemple de configuration 1 Exemple de configuration 2 Support de vélo...

  • Página 123: Transport Et Entreposage

     son châssis. AVERTISSEMENT Blessures et dommages possibles ! Lors du transport ou du déplacement de la table bivi, les composants électriques peuvent encore être sous tension. Lors du transport ou du déplacement du bureau, toujours débrancher la ⇒ fiche secteur ! Entreposage temporaire Si le bureau doit rester entreposé...

  • Página 124: Installation Et Montage

    Rubans en polypropylène (PP) • Ces matériaux sont recyclables. Si le montage est réalisé par Steelcase ou par une entreprise de montage autorisée par Steelcase, le fabricant se charge de l’élimination des emballages. Si vous effectuez le montage vous-même, veuillez trier les déchets et les diriger vers les filières de recyclage.

  • Página 125: Poste De Travail Individuel

    Composants rajoutés, par ex. voiles de fond, ouvertures pour les câbles Découpes au verso du plateau • Ne pas mettre les mains et les doigts dans les éléments des composants du  bureau. Bivi Manual -fr- 2019 Page 19 de 53...

  • Página 126: Composants Électriques

    Enlever les câbles des passages.  Poser les câbles de manière à ce que personne ne puisse trébucher.  Steelcase recommande de vérifier les composants électriques avant la première utilisation par un électricien qualifié. Les composants électriques suivants sont disponibles en option : •...

  • Página 127: Agrandissement Du Poste De Travail

    Des éléments optionnels et différents accessoires pouvant être montés sur les postes de travail sont disponibles. Descriptions, voir Montage des éléments optionnels et des accessoires à la page 25. Steelcase conseille de faire effectuer l’installation par le distributeur spécialisé ou par une entreprise de montage.

  • Página 128: Poste De Travail Double

    Composants rajoutés, par ex. voiles de fond, ouvertures pour les câbles • Découpes au verso du plateau • Ne pas mettre les mains et les doigts dans les éléments des composants du  bureau. Bivi Manual -fr- 2019 Page 22 de 53...

  • Página 129: Plateaux Complémentaires

    Poste de travail double en pose libre, hauteur de la position debout (voir Figure 11, à droite). • Raison : le plateau complémentaire dépasse de chaque côté de 5 cm env. la profondeur des deux plateaux. Risque de choc ! Plateau complémentaire semi-circulaire, montage inadmissible Bivi Manual -fr- 2019 Page 23 de 53...

  • Página 130: Plateau Complémentaire Trapézoïdal

    Poste de travail individuel (voir Figure 13, à droite) • Raison : le plateau complémentaire dépasse des deux côtés la profondeur des plateaux. Risque de choc ! Plateau complémentaire semi-circulaire, montage inadmissible Bivi Manual -fr- 2019 Page 24 de 53...

  • Página 131: Montage Des Éléments Optionnels Et Des Accessoires

    Montage des éléments optionnels et des accessoires Montage des éléments optionnels et des accessoires Steelcase conseille de faire effectuer l’installation par le distributeur spécialisé ou par une entreprise de montage. Si des éléments optionnels ou des accessoires doivent être montés, veuillez respecter les notices de montage correspondantes.

  • Página 132: Traverse Avec Voile De Fond

    4 vis à empreinte cruciforme par arche • Traverse, variantes de montage Traverse, montage avec des arches basses Traverse, montage avec des arches hautes Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 26 de 53...

  • Página 133: Hauteur De La Position Debout

    Ne pas mettre les mains et les doigts dans les éléments des composants du  bureau. Les arches sont montées sur les pieds Bivi. La traverse avec voile de fond est montée sur les deux côtés avec les arches. La résistance de la structure est garantie en conséquence.

  • Página 134: Repose-Pied

    • 12 vis à empreinte cruciforme par arche • Repose-pied, variante de montage inférieur Repose-pied Équerre de fixation Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 28 de 53...

  • Página 135: Canapé

    éléments de base (pieds et chemin de câbles) à la place d'un plateau d'un poste de travail double (voir Figure 20 à droite) si aucune autre montage n'a lieu de l'autre côté. Raison : instabilité ! Canapé, montage inadmissible Bivi Manual -fr- 2019 Page 29 de 53...

  • Página 136: Étagère Supérieure

    (voir Figure 22, à gauche). • • à côté d'un canapé (voir Figure 22, centre). Raison : l'étagère supérieure se prolonge jusque dans la zone de l'assise. Risque de choc ! Étagère, montage inadmissible Bivi Manual -fr- 2019 Page 30 de 53...

  • Página 137: Compartiment Latéral

    (voir Figure 25, à droite). • • Poste de travail double en pose libre, hauteur d'assise - uniquement un compartiment lateral. Raison : instabilité ! à hauteur d'homme ! • Compartiment latéral, montage inadmissible Bivi Manual -fr- 2019 Page 31 de 53...

  • Página 138: Support Pour Moniteur

    Un support pour moniteur ne peut pas être monté avec la configuration suivante : deux supports pour moniteur sur une arche (voir Figure 28)). • Raison : dépassement de la capacité portante admissible. Instabilité ! Support pour moniteur, montage inadmissible Bivi Manual -fr- 2019 Page 32 de 53...

  • Página 139: Adaptateur Pour Support D'éCran Plurio

    Support d'écran Plurio, variante support d'ordinateur portable individuel Support d'écran Plurio, variante support d'écran double Support d'écran Plurio, variante support d'écran et d'ordinateur portable Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 33 de 53...

  • Página 140: Dais

    à côté de l'autre au-dessus de table de largeur 1400 mm (voir Figure • 31). Raison : manque de place. La longueur d'un dais est de 1467 mm. Dais, montage inadmissible Bivi Manual -fr- 2019 Page 34 de 53...

  • Página 141: Support De Skateboard

    Un support de skateboard ne peut pas être monté avec la configuration suivante : • position supérieure d'une arche haute (voir Figure 33). Raison : instabilité ! Support de skateboard, montage inadmissible Bivi Manual -fr- 2019 Page 35 de 53...

  • Página 142: Support De Vélo

    Support de vélo, montage sur une arche haute Support de vélo pour 1 vélo Support de vélo pour 2 vélos Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 36 de 53...

  • Página 143: Support D'UC

    Les éléments suivants sont nécessaires pour cela : Support d'UC • Support d'UC Support d'UC, vue position d'accroche Support d'UC, occupé Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 37 de 53...

  • Página 144: Tablette

    Les éléments suivants sont nécessaires pour cela : Tablette • 2 supports • 2 recouvrements • • 2 écrous simples Tablette Tablette Support Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 38 de 53...

  • Página 145: Jardinière

    • Jardinière, variantes de montage possibles Jardinière, montage sur une arche haute Jardinière, montage sur une arche basse Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 39 de 53...

  • Página 146: Écran De Séparation

    • • 2 supports • 4 vis Écran de séparation, montage fixe Écran de séparation Éléments de fixation Si vous souhaitez procéder au montage vous-même, veuillez respecter la notice de montage correspondante. Bivi Manual -fr- 2019 Page 40 de 53...

  • Página 147: Écran De Séparation En Pose Libre

    L'écran de séparation en pose libre peut être installé par ex. sur un poste de travail double à hauteur de la position de bout entre les deux plateaux. Écran de séparation, en pose libre Écran de séparation Pieds Bivi Manual -fr- 2019 Page 41 de 53...

  • Página 148: Crochet

    Tablette mobile La tablette mobile peut être ajoutée sur les deux extrémités d'une étagère supérieure ou être installée librement sur un plateau ou sur un autre élément horizontal. Tablette mobile Tablette mobile Bivi Manual -fr- 2019 Page 42 de 53...

  • Página 149: Démontage Provisoire Et Remontage Du Système De Mobilier De Bureau Bivi

    à la page 18. AVERTISSEMENT Blessures et dommages possibles ! Lors du transport ou du déplacement de la table bivi, les composants électriques peuvent encore être sous tension. Lors du transport ou du déplacement du bureau, toujours débrancher la ⇒...

  • Página 150: Utilisation Et Réglages

    Utilisation et réglages Consignes de sécurité N’utiliser le système de mobilier de bureau Bivi que s’il est en parfait état et dans le respect du manuel d’utilisation. Avant d'utiliser le système de mobilier de bureau, s’assurer que les points suivants sont respectés : Le plateau du bureau doit être à...
  • Página 151 Lors du transport ou du déplacement du bureau, toujours tenir celui-ci par son  châssis. Veiller à ce que la longueur de tous les câbles soit suffisante pour la connexion d’appareils sur le bureau. Bivi Manual -fr- 2019 Page 45 de 53...

  • Página 152: Mise À Niveau En Hauteur

    Mise à niveau en hauteur Pour compenser des irrégularités du sol, vous pouvez élever chaque pied à l’aide d’une vis de réglage jusqu’à 15 mm. Mise à niveau en hauteur bureau Bivi Vis de réglage Procédure à suivre :  Enlever tous les objets du bureau ...

  • Página 153: Écran De Séparation En Pose Libre

    La tablette mobile peut être ajoutée entre autres librement sur un plateau ou sur un autre élément horizontal. PRUDENCE Risque d’accident ! En heurtant les extrémités dégagées supérieures de la tablette mobile, un risque d'accident existe. Ne pas heurter les extrémités dégagées supérieures de la tablette mobile.  Bivi Manual -fr- 2019 Page 47 de 53...

  • Página 154: Défauts Et Anomalies

    Défauts et anomalies Défauts et anomalies En cas de dysfonctionnements lors de l’utilisation du système de mobilier de bureau Bivi, vérifier si l'utilisation est effectuée conformément au manuel d’utilisation. Souvent, ce dernier permet de trouver le défaut et d’y remédier.
  • Página 155 Câbles : vérifier la Distance suffisante  Placer à une distance par distance rapport aux suffisante. sources thermiques (par ex. radiateurs). Câble de Aucun dommage  Faire raccordement au remplacer en secteur cas de défaut. Bivi Manual -fr- 2019 Page 49 de 53...

  • Página 156: Maintenance

    Steelcase. Il faut respecter les intervalles d'entretien et d'inspection.  Exclusion de la responsabilité Dans les cas ci-après, Steelcase n’assume aucune responsabilité et aucune garantie (voir Responsabilité à la page 2). Surveillance insuffisante des composants du produit (contrôles fonctionnels). •...

  • Página 157: Entretien Et Nettoyage

    N’utiliser que des produits d’entretien et de nettoyage compatibles avec les  matériaux concernés (plastique, métal, tissu).  Essuyer les surfaces avec un chiffon humide.  Utiliser un produit de nettoyage usuel pour essuyer les tissus de revêtement. Bivi Manual -fr- 2019 Page 51 de 53...

  • Página 158: Mise Au Rebut Définitive Du Système De Mobilier De Bureau

    Mise au rebut définitive du système de mobilier de bureau Le démontage doit être effectué par un personnel spécialisé qualifié. Si le système de mobilier de bureau Bivi doit être démonté définitivement et être mis au rebut, procéder comme suit : ...

  • Página 159: Service Après-Vente

    Adresse e-mail Numéro téléphonique Allemand LINEONE-DE@steelcase.com +49 (0) 8031 405 111 Anglais LINEONE-EN@steelcase.com +49 (0) 8031 405 111 Français LINEONE-FR@steelcase.com +49 (0) 8031 405 111 Espagnol +34 91 212 47 00 POSVENTASPAIN@steelcase.com Bivi Manual -fr- 2019 Page 53 de 53...
  • Página 160 ® Bivi Istruzioni d'uso Traduzione delle istruzioni d'uso originali...

  • Página 161: Note Redazionali

    Montaggio improprio eseguito da personale specializzato non autorizzato. • Utilizzo di componenti e adattamenti non forniti da Steelcase. In caso di utilizzo di componenti di altri • produttori non è possibile garantire che gli stessi siano stati progettati e costruiti secondo i requisiti di prestazione e sicurezza necessari.

  • Página 162: Prodotto

    Note redazionali Prodotto La gamma di mobili da ufficio Bivi di Steelcase viene sottoposta ad un costante controllo della qualità per quanto riguarda la produzione e la distribuzione. In questo modo la corretta funzionalità dei prodotti è garantita. I prodotti sono progettati e costruiti conformemente allo stato tecnologico più avanzato (in Germania al momento della costruzione) e alle regole di sicurezza riconosciute;...
  • Página 163 Norme di sicurezza ............................18 Controllo della fornitura............................ 18 Smaltimento del materiale di imballaggio ......................18 Montaggio del sistema di mobili da ufficio Bivi ....................18 Postazione di lavoro singola ..........................19 Componenti elettrici ............................20 Bivi Manuale -it- 2019...
  • Página 164 Pannello di separazione mobile ........................... 41 Gancio................................42 Piano di appoggio mobile ..........................42 Smontaggio provvisorio e rimontaggio del sistema di mobili da ufficio Bivi......43 Smontaggio del sistema di mobili da ufficio..................... 43 Rimontaggio del sistema di mobili da ufficio ....................43 Uso e impostazioni ......................
  • Página 165 Smaltimento definitivo del sistema di mobili da ufficio ............52 Servizio Assistenza Clienti ....................53 Consegna, installazione e addestramento ...................... 53 Riparazioni e pezzi di ricambio ........................53 Hotline assistenza: ............................53 Bivi Manuale -it- 2019 pagina 6 di 53...

  • Página 166: Informazioni Sulle Presenti Istruzioni D'uSo

    Le avvertenze di sicurezza consentono di evitare danni a persone e cose. Gli utenti del sistema di mobili da ufficio Bivi sono tenuti a prendere conoscenza di queste avvertenze di sicurezza e a rispettarle sempre. Steelcase declina ogni responsabilità e non fornisce alcuna garanzia per eventuali danni e anomalie di funzionamento derivanti dalla mancata osservanza delle presenti Istruzioni d'uso.

  • Página 167: Avvertenze Di Sicurezza E Avvisi Di Pericolo

    AVVISO Pericolo Fonte di pericolo Provvedimenti per evitare il pericolo  Avvertimento di danni materiali o anomalie di funzionamento qualora non si osservino le misure di sicurezza. Bivi Manuale -it- 2019 pagina 8 di 53...

  • Página 168: Sicurezza

    Utente con limitazioni Il sistema di mobili da ufficio Bivi può essere utilizzato da bambini di età superiore agli 8 anni e da persone con capacità fisiche, sensoriali o mentali limitate o mancanza di esperienza e conoscenze, se controllati o dopo aver ricevuto istruzioni riguardo all'utilizzo sicuro del sistema di mobili da ufficio e aver compreso i pericoli connessi.

  • Página 169: Descrizione Del Prodotto

    Larghezza 1400 1349 mm Larghezza 1600 1549 mm Posizione targhetta dati Lato inferiore Canalina portacavi verticale Dimensioni (A x L x P): 508 x 109 x 105 mm Posizione targhetta dati Interno Bivi Manuale -it- 2019 pagina 10 di 53...

  • Página 170: Componenti Opzionali E Accessori

    − Dimensioni (A x L x P): max. 45 kg; max. prr 15 kg − Portata del: -ripiano superiore; -compartimento max. 5 kg; max.10 kg − Portata del: -mensola superiore; -mensola inferiore Lato inferiore − Posizione targhetta dati Bivi Manuale -it- 2019 pagina 11 di 53...
  • Página 171 Fioriera (supporto), inserto (vaso) 76 x 682 x 76 mm − Dimensioni (A x L x P): max. 10 kg − Portata Supporto: lato posteriore − Posizione targhetta dati Fioriera: lato posteriore Bivi Manuale -it- 2019 pagina 12 di 53...
  • Página 172 − Posizione targhetta dati Piano di appoggio mobile 175 x 395 x 298 mm − Dimensioni (A x L x P): max. 10 kg − Portata Lato lungo esterno − Posizione targhetta dati Bivi Manuale -it- 2019 pagina 13 di 53...

  • Página 173: Targhetta Dati

    Descrizione del prodotto Targhetta dati Targhetta dati Segnaposto per il marchio di certificazione Numero d'ordine Codice articolo Collegamento ad altre informazioni sul prodotto (opzionale) Marchio CE per l'elettrificazione Bivi Manuale -it- 2019 pagina 14 di 53...

  • Página 174: Componenti

    Osservare le avvertenze per l'uso dei componenti e degli accessori (vedi par. Uso e impostazioni a pagina 44). Per informazioni dettagliate sui componenti del sistema disponibili e per ulteriori ordini e forniture successive rivolgersi al nostro Servizio Assistenza Clienti (vedi par. Servizio Assistenza Clienti a pagina 53). Bivi Manuale -it- 2019 pagina 15 di 53...

  • Página 175: Panoramica Della Scrivania Bivi

    Vite di regolazione per la correzione dei dislivelli Le seguenti figure mostrano una delle numerose varianti di esecuzione del sistema scrivania Bivi. Queste servono solo per una migliore comprensione dei componenti della scrivania. Configurazione di esempio 1 Configurazione di esempio 2...

  • Página 176: Trasporto E Immagazzinamento

    Per trasportare o spostare la scrivania, afferrarla esclusivamente dal  basamento. AVVERTENZA Possibili lesioni e danni! Durante il trasporto o lo spostamento del tavolo bivi, i componenti elettrici possono essere ancora sotto tensione. Durante il trasporto o lo spostamento della scrivania, estrarre sempre la ⇒ spina di alimentazione!

  • Página 177: Installazione E Montaggio

    Nastri in polipropilene (PP) • Questi materiali sono riciclabili. In caso di montaggio ad opera di Steelcase o di una ditta di montaggio autorizzata da Steelcase, l'imballaggio viene smaltito dal produttore. Qualora il montaggio venga effettuato in proprio, provvedere alla separazione dei materiali e assicurarne il rientro nel ciclo dei materiali.

  • Página 178: Postazione Di Lavoro Singola

    Parti fisse della scrivania • • Parti applicate, ad es. modesty panel, passaggi dei cavi • Aperture sul lato posteriore del piano Tenere mani e dita lontano dalle parti dei componenti del tavolo.  Bivi Manuale -it- 2019 pagina 19 di 53...

  • Página 179: Componenti Elettrici

    Rimuovere i cavi dalle aree di passaggio.  Posare i cavi in modo da impedire un pericolo di inciampo.  Steelcase raccomanda che i componenti elettrici siano controllati da un elettricista qualificato prima della messa in funzione. I seguenti componenti elettrici sono disponibili opzionalmente: •...

  • Página 180: Espansione Della Postazione Di Lavoro

    Sono disponibili elementi opzionali e accessori vari che possono essere montati sulle postazioni di lavoro. Per le descrizioni vedi Montaggio di accessori ed elementi opzionali a pagina 25. Steelcase consiglia di far eseguire l'installazione da parte del rivenditore specializzato o di una ditta di montaggio.

  • Página 181: Postazione Di Lavoro Doppia

    Parti fisse della scrivania • Parti applicate, ad es. modesty panel, passaggi dei cavi Aperture sul lato posteriore del piano • Tenere mani e dita lontano dalle parti dei componenti del tavolo.  Bivi Manuale -it- 2019 pagina 22 di 53...

  • Página 182: Piastra Da Montaggio Esterno

    Motivo: la piastra da montaggio esterno si trova su entrambi i lati a ca. 5 cm di distanza dalla profondità del piano del tavolo. Pericolo di urto! Piastra da montaggio esterno semicircolare, montaggio non consentito Bivi Manuale -it- 2019 pagina 23 di 53...

  • Página 183: Piastra Da Montaggio Esterno Trapezoidale

    Postazione di lavoro singola (vedi Figura 13, a destra). • Motivo: la piastra da montaggio esterno si estende oltre la profondità del piano del tavolo su entrambi i lati. Pericolo di urto! Piastra da montaggio esterno semicircolare, montaggio non consentito Bivi Manuale -it- 2019 pagina 24 di 53...

  • Página 184: Montaggio Di Accessori Ed Elementi Opzionali

    Montaggio di accessori ed elementi opzionali Montaggio di accessori ed elementi opzionali Steelcase consiglia di far eseguire l'installazione da parte del rivenditore specializzato o di una ditta di montaggio. Se si devono installare accessori o elementi opzionali, attenersi alle relative istruzioni per il montaggio.

  • Página 185: Traversa Obliqua Con Pannello Di Schermatura

    Traversa obliqua, varianti di montaggio Traversa obliqua, montaggio con archi di rialzo bassi Traversa obliqua, montaggio con archi di rialzo alti Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 26 di 53...

  • Página 186: Posizione Eretta

    Tenere mani e dita lontano dalle parti dei componenti del tavolo.  Gli archi rialzati sono montati sui piedi Bivi. La traversa obliqua con pannello di schermatura è collegata agli archi rialzati su entrambi i lati. In questo modo viene garantita la resistenza della struttura.

  • Página 187: Poggiapiedi

    • 12 viti con intaglio a croce • Poggiapiedi, variante di montaggio inferiore Poggiapiedi Angolare di fissaggio Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 28 di 53...

  • Página 188: Divanetto

    Nei componenti di base (piedi e canalina portacavi) al posto del piano di lavoro di una postazione di lavoro doppia (vedi Figura 20 a destra), se non viene eseguita un'ulteriore installazione sul lato opposto. Motivo: instabilità! Divanetto, montaggio non consentito Bivi Manuale -it- 2019 pagina 29 di 53...

  • Página 189: Ripiano Rialzato

    Nella parte superiore di un arco rialzato alto (vedi Figura 22, a sinistra). • Accanto a un divanetto (vedi Figura 22, al centro). • Motivo: il ripiano rialzato sporge nell'area di seduta. Pericolo di urto! Ripiano rialzato, montaggio non consentito Bivi Manuale -it- 2019 pagina 30 di 53...

  • Página 190: Vano Di Stivaggio Laterale

    Su un arco rialzato (vedi Figura 25, a destra). Postazione di lavoro doppia indipendente, altezza di seduta - solo uno vano di • stivaggio laterale. Motivo: instabilità! • ad altezza in piedi! Vao di stivaggio laterale, montaggio non consentito Bivi Manuale -it- 2019 pagina 31 di 53...

  • Página 191: Supporto Per Monitor

    Il supporto per monitor non può essere montato nella seguente configurazione: Due supporti per monitor su un arco rialzato (vedi Figura 28). • Motivo: superamento della portata consentita. Instabilità! Supporto per monitor, montaggio non consentito Bivi Manuale -it- 2019 pagina 32 di 53...

  • Página 192: Adattatore Per Supporto Per Monitor Plurio

    Supporto per monitor Plurio, variante supporto display doppio Supporto per monitor Plurio, variante supporto display e laptop Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 33 di 53...

  • Página 193: Baldacchino

    Due baldacchini uno accanto all'altro su tavoli da 1400 mm di larghezza (vedi Figura 31). • Motivo: mancanza di spazio. Un baldacchino ha una larghezza di 1467 mm. Baldacchino, montaggio non consentito Bivi Manuale -it- 2019 pagina 34 di 53...

  • Página 194: Supporto Per Skateboard

    Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Un supporto per skateboard non può essere montato nella seguente configurazione: • Posizione superiore di un arco rialzato alto (vedi Figura 33). Motivo: instabilità! Supporto per skateboard, montaggio non consentito Bivi Manuale -it- 2019 pagina 35 di 53...

  • Página 195: Portabiciclette

    Materiale di fissaggio: viti, dado a manopola, piastra di bloccaggio Portabiciclette, montaggio su un arco rialzato alto Portabiciclette per 1 bicicletta Portabiciclette per 2 biciclette Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 36 di 53...

  • Página 196: Supporto Cpu

    A tale scopo sono necessari i seguenti componenti: Supporto CPU • Supporto CPU Supporto CPU, vista della posizione di montaggio Supporto CPU, caricamento Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 37 di 53...

  • Página 197: Piano Di Appoggio

    2 supporti • 2 coperture • • 2 dadi a manopola Piano di appoggio Piano di appoggio Supporto Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 38 di 53...

  • Página 198: Fioriera

    Fioriera, possibili varianti di montaggio Fioriera, montaggio su arco rialzato alto Fioriera, montaggio su arco rialzato basso Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 39 di 53...

  • Página 199: Pannello Di Separazione

    • 2 supporti • • 4 viti Pannello di separazione, fisso Pannello di separazione Elementi di fissaggio Se si desidera eseguire il montaggio in autonomia, attenersi alle istruzioni per il montaggio corrispondenti. Bivi Manuale -it- 2019 pagina 40 di 53...

  • Página 200: Pannello Di Separazione Mobile

    Il pannello di separazione mobile può essere posizionato tra i due piani del tavolo, ad es. per una postazione di lavoro doppia in posizione eretta. Pannello di separazione mobile Pannello di separazione Piedini Bivi Manuale -it- 2019 pagina 41 di 53...

  • Página 201: Gancio

    Il piano di appoggio mobile può essere inserito su entrambe le estremità di un ripiano rialzato o collocato liberamente su un piano del tavolo o su un altro elemento orizzontale. Piano di appoggio mobile Piano di appoggio mobile Bivi Manuale -it- 2019 pagina 42 di 53...

  • Página 202: Smontaggio Provvisorio E Rimontaggio Del Sistema Di Mobili Da Ufficio Bivi

    Smontaggio provvisorio e rimontaggio del sistema di mobili da ufficio Bivi Smontaggio provvisorio e rimontaggio del sistema di mobili da ufficio Bivi Se ad esempio per un trasloco il sistema di mobili da ufficio deve essere smontato, immagazzinato temporaneamente e rimontato, osservare i paragrafi Trasporto e immagazzinamento a pagina 17 e Installazione e montaggio a pagina 18.

  • Página 203: Uso E Impostazioni

    Uso e impostazioni Norme di sicurezza Il sistema di mobili da ufficio Bivi deve essere utilizzato solo se in uno stato impeccabile dal punto di vista tecnico e nel rispetto delle presenti Istruzioni d'uso. Prima di utilizzare il sistema di mobili da ufficio, controllare quanto segue: Il piano di lavoro deve essere orizzontale.
  • Página 204 Per trasportare o spostare la scrivania, afferrarla esclusivamente dal  basamento. Verificare che tutti i cavi di collegamento degli apparecchi presenti sulla scrivania abbiano una lunghezza sufficiente. Bivi Manuale -it- 2019 pagina 45 di 53...

  • Página 205: Esecuzione Della Correzione Dei Dislivelli

    Uso e impostazioni Esecuzione della correzione dei dislivelli Per eliminare i dislivelli del terreno, è possibile sollevare ogni piede di 15 mm con una vite di regolazione. Correzione dei dislivelli della scrivania Bivi Vite di regolazione Procedimento:  Rimuovere tutti gli oggetti dalla scrivania.

  • Página 206: Pannello Di Separazione Mobile

    In caso di urto con gli spigoli vivi superiori del piano di appoggio mobile sussiste il pericolo di lesioni. Non urtare contro gli spigoli vivi superiori del piano di appoggio mobile.  Bivi Manuale -it- 2019 pagina 47 di 53...

  • Página 207: Guasti E Anomalie

    Guasti e anomalie Guasti e anomalie Se durante l'uso del sistema di mobili da ufficio Bivi si verificano delle anomalie, verificare che questo sia stato utilizzata conformemente alle presenti Istruzioni d'uso. Quasi sempre, in questo modo è possibile individuare ed eliminare il guasto.

  • Página 208: Riparazione

     Per l'esecuzione di queste attività utilizzare solo attrezzi adatti! Controlli del funzionamento La piena funzionalità dei componenti del sistema di mobili da ufficio Bivi deve essere controllata a intervalli regolari. Tabella dei controlli del funzionamento Intervallo...

  • Página 209: Lavori Di Manutenzione

    Osservare gli intervalli di manutenzione e ispezione indicati.  Esclusione della responsabilità Nei seguenti casi, Steelcase non si assume alcuna responsabilità e non fornisce alcuna garanzia (vedi par. Responsabilità a pagina 2). Scarso monitoraggio dei componenti del prodotto (controlli del funzionamento).

  • Página 210: Pulizia E Cura

    Riparazione Pulizia e cura Per la pulizia delle superfici del sistema di mobili da ufficio Bivi si possono utilizzare normali detergenti reperibili in commercio. AVVERTENZA Pericolo di scossa elettica! L'umidità aumenta il pericolo di scosse elettriche. Non toccare i componenti elettrici (ad es. connettori) con un panno umido o con ...

  • Página 211: Smaltimento Definitivo Del Sistema Di Mobili Da Ufficio

    Smaltimento definitivo del sistema di mobili da ufficio Lo smontaggio deve essere effettuato da personale specializzato qualificato. Se il sistema di mobili da ufficio Bivi deve essere definitivamente smontato e smaltito, procedere nel modo seguente.  Smontare la scrivania nei suoi componenti.

  • Página 212: Servizio Assistenza Clienti

    Indirizzo e-mail Numero di telefono Tedesco LINEONE-DE@steelcase.com +49 (0) 8031 405 111 Inglese LINEONE-EN@steelcase.com +49 (0) 8031 405 111 Francese LINEONE-FR@steelcase.com +49 (0) 8031 405 111 Spagnolo +34 91 212 47 00 POSVENTASPAIN@steelcase.com Bivi Manuale -it- 2019 pagina 53 di 53...
  • Página 213 ® Bivi Manual de instrucciones Traducción del manual de instrucciones original...

  • Página 214: Pie De Imprenta

    Como parte de una documentación técnica, este documento está sometido a la legislación relevante sobre propiedad intelectual. Responsabilidad Steelcase no asumirá ningún tipo de responsabilidad si se da cualquiera de las condiciones que se indican a continuación: Uso del producto de forma contraria a lo previsto.
  • Página 215 Nos reservamos el derecho a realizar modificaciones en los productos por motivos técnicos. Steelcase utiliza un sistema de gestión de calidad que cumple con los requisitos de la norma DIN EN ISO 9001.
  • Página 216 Elementos opcionales y accesorios ..........................11 Placa de características............................... 14 Etiqueta CE para la electrificación ..........................14 Componentes ..............................15 Vista detallada de la mesa de escritorio Bivi ....................16 Transporte y almacenamiento ................... 17 Normas de seguridad ............................17 Almacenamiento temporal ..........................17 Instalación y montaje ......................
  • Página 217 Pared separadora libre ..............................41 Gancho ................................42 Depósito móvil ..............................42 Desmontaje y montaje del sistema de muebles de oficina Bivi .......... 43 Desarmar el sistema de muebles de oficina....................43 Nuevo montaje del sistema de muebles de oficina ..................43 Manejo y ajustes ........................
  • Página 218 Eliminación definitiva del sistema de muebles de oficina........... 52 Atención al cliente ......................53 Entrega, instalación e instrucción ........................53 Reparaciones y piezas de repuesto ........................ 53 Línea directa de asistencia técnica ......................... 53 Manual Bivi -es- 2019 página 6 de 53...

  • Página 219: Acerca De Este Manual De Instrucciones

    Este manual de instrucciones forma parte del sistema de muebles de oficina Bivi. Solo es válido si se utiliza en su integridad. En caso de vender el sistema de muebles de oficina, también se deberá entregar el presente manual de instrucciones como parte del volumen de suministro.

  • Página 220: Indicaciones De Seguridad Y Advertencias

    Indica una situación de peligro potencial que puede provocar lesiones leves o moderadas si no se respetan las medidas de seguridad. ATENCIÓN Peligro Origen del peligro Medidas para evitarlo  Advertencia de daños materiales o problemas de funcionamiento si no se respetan las medidas de seguridad. Manual Bivi -es- 2019 página 8 de 53...

  • Página 221: Seguridad

    Usuarios con limitaciones Este sistema de muebles de oficina Bivi puede ser operado por niños a partir de los ocho años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimientos solo si se les supervisa o si se les ha informado acerca del uso seguro del sistema de muebles de oficina y entienden los peligros que conlleva.

  • Página 222: Descripción Del Producto

    1349 mm Anchura 1600 1549 mm Posición placa de características Lado inferior Canaleta vertical de cables Dimensiones (Al x An x L) 508 x 109 x 105 mm Posición placa de características interior Manual Bivi -es- 2019 página 10 de 53...

  • Página 223: Elementos Opcionales Y Accesorios

    45 kg; por 15 kg − Capacidad de: -carga depósito superior; -compartimiento máx. 5 kg; máx. 10 kg − Capacidad de: -estante suelo superior; -estante suelo inferior Lado inferior − Posición placa de características Manual Bivi -es- 2019 página 11 de 53...
  • Página 224 Recipiente para plantas (soporte), recipiente 76 x 682 x 76 mm − Dimensiones (Al x An x L) máx. 10 kg − Capacidad Soporte: lado posterior − Posición placa de características Recipiente para plantas: lado posterior Manual Bivi -es- 2019 página 12 de 53...
  • Página 225 − Posición placa de características Depósito móvil 175 x 395 x 298 mm − Dimensiones (Al x An x L) máx. 10 kg − Capacidad Lado largo exterior − Posición placa de características Manual Bivi -es- 2019 página 13 de 53...

  • Página 226: Placa De Características

    Descripción del producto Placa de características Figura 1 Placa de características Comodín para señal de control Número de pedido Número de artículo Enlace a otras informaciones de producto (opcional) Etiqueta CE para la electrificación Manual Bivi -es- 2019 página 14 de 53...

  • Página 227: Componentes

    Si desea obtener información detallada sobre los componentes de sistema disponibles o si desea realizar pedidos nuevos o complementarios, póngase en contacto con nuestro servicio de atención al cliente (véase Atención al cliente en la página 53). Manual Bivi -es- 2019 página 15 de 53...

  • Página 228: Vista Detallada De La Mesa De Escritorio Bivi

    Tornillo de ajuste para la compensación de altura Las siguientes imágenes muestran una de las muchas variantes de versión del sistema de escritorios Bivi. Solo sirven de muestra para poder ver los componentes de la mesa de escritorio. Figura 3 Ejemplo de configuración 1...

  • Página 229: Transporte Y Almacenamiento

    únicamente por la estructura inferior. WARNUNG ¡Riesgo de lesiones personales y daños materiales! Al transportar o desplazar la mesa bivi, los componentes eléctricos pueden estar todavía bajo tensión. Cuando transporte o mueva la mesa, desenchufe siempre el cable de ⇒...

  • Página 230: Instalación Y Montaje

    Cintas de polipropileno (PP) • Estos materiales se pueden reciclar. Si las actividades de montaje corren a cargo de Steelcase o de una empresa de montaje autorizada por Steelcase, el fabricante se encargará de la eliminación del embalaje. Si decide realizar el montaje por cuenta propia, le rogamos que separe y recicle los materiales correctamente.

  • Página 231: Puesto Individual De Trabajo

    Piezas adicionales, p. ej. pantallas para la zona de las rodillas, orificios para cables Recortes en la parte posterior de la placa • Mantenga las manos y los dedos alejados de los componentes del escritorio.  Manual Bivi -es- 2019 página 19 de 53...

  • Página 232: Componentes Eléctricos

     Tender cables sin peligro de tropiezo.  Steelcase recomienda que los componentes eléctricos sean inspeccionados por un electricista cualificado antes de la puesta en marcha. Los siguientes componentes eléctricos están a la disposición como opciones: Regleta de conexión plug and play (paquete de 2) para el suministro de corriente con una configuración •...

  • Página 233: Ampliar El Puesto De Trabajo

    Descripciones véase Montar elementos opcionales y accesorios en la página 25. Steelcase recomienda encargar la instalación al comercio especializado o a una empresa de montaje. En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje.

  • Página 234: Puesto Doble De Trabajo

    Piezas adicionales, p. ej. pantallas para la zona de las rodillas, orificios para • cables Recortes en la parte posterior de la placa • Mantenga las manos y los dedos alejados de los componentes del escritorio.  Manual Bivi -es- 2019 página 22 de 53...

  • Página 235: Planchas Adicionales

    Puesto doble de trabajo libre, altura libre (véase Figura 11, derecha).Motivo: la plancha adicional excede en cada lado por aprox. 5 cm sobre el borde de las dos planchas del escritorio. Peligro de golpe Figura 11 Plancha adicional semiredonda, montaje no admisible Manual Bivi -es- 2019 página 23 de 53...

  • Página 236: Plancha Adicional Trapezoidal

    Puesto individual de trabajo (véase Figura 13, derecha). • Motivo: la plancha adicional excede a ambos lados de la longitud de la plancha del escritorio. Peligro de golpe Figura 13 Plancha adicional semiredonda, montaje no admisible Manual Bivi -es- 2019 página 24 de 53...

  • Página 237: Montar Elementos Opcionales Y Accesorios

    Montar elementos opcionales y accesorios Montar elementos opcionales y accesorios Steelcase recomienda encargar la instalación al comercio especializado o a una empresa de montaje. En caso de montar elementos opcionales o accesorios, tener en cuenta las respectivas instrucciones de montaje.

  • Página 238: Travesaño Con Protector De Rodilla

    Figura 15 Travesaño, variantes de montaje Travesaño, montaje de arcos bajos Travesaño, montaje de arcos altos En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 26 de 53...

  • Página 239: Altura Libre

    Mantenga las manos y los dedos alejados de los componentes del escritorio.  Los arcos son montados en los pedestales Bivi. El travesaño con protector de rodilla se monta a ambos lados con los arcos. Con ello se asegura la resistencia de la estructura.

  • Página 240: Soporte Para Pies

    Figura 17 Soporte para pies, variante inferior de montaje Soporte para pies Escuadras de fijación En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 28 de 53...

  • Página 241: Sofá

    En los componentes básicos (pedestales y canaleta de cables) en vez de una plancha de escritorio de un puesto doble de trabajo (véase Figura 20 derecha), en caso de no montar algo en el lado contrario. Motivo: inestabilidad Figura 20 Sofá, montaje no admisible Manual Bivi -es- 2019 página 29 de 53...

  • Página 242: Estante Adicional

    En la parte superior de un arco alto (véase Figura 22, izquierda). • Junto a un sofá (véase Figura 22, centro). • Motivo: El estante adicional sobresale al sector de asiento. Peligro de golpe Figura 22 Estante adicional, montaje no admisible Manual Bivi -es- 2019 página 30 de 53...

  • Página 243: Espacio Lateral De Almacenamiento

    Puesto doble de trabajo libre, altura de asiento, altura de pie, sólo una • Espacio lateral de almacenamiento. Motivo: inestabilidad • En altura de pie. Figura 25 Espacio lateal de almacenamiento, montaje no admisible Manual Bivi -es- 2019 página 31 de 53...

  • Página 244: Soporte De Monitor

    No es posible montar un soporte de monitor en la siguiente configuración: Dos soporte de monitor en un arco (véase Figura 28). • Motivo: exceso de la capacidad de carga permitida Inestabilidad Figura 28 Soporte de monitor, montaje no admisible Manual Bivi -es- 2019 página 32 de 53...

  • Página 245: Adaptador Para Soporte Para Pantalla Plurio

    Adaptador para soporte para pantalla Plurio, variante soporte de pantalla doble Adaptador para soporte para pantalla Plurio, variante soporte de pantalla y de laptop En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 33 de 53...

  • Página 246: Baldaquín

    Dos baldaquines juntos sobre mesas con un ancho de 1400 mm (véase Figura 31). • Motivo: falta de espacio. Un baldaquín tiene un ancho de 1467 mm. Figura 31 Baldaquín, montaje no admisible Manual Bivi -es- 2019 página 34 de 53...

  • Página 247: Soporte De Patineta

    No es posible montar un soporte de patineta en la siguiente configuración: • Posición superior de un arco alto (véase Figura 33). Motivo: inestabilidad Figura 33 Soporte de patineta, montaje no admisible Manual Bivi -es- 2019 página 35 de 53...

  • Página 248: Soporte De Bicicleta

    Soporte de bicicleta, montaje en un arco alto Soporte de bicicleta para 1 bicicleta Soporte de bicicleta para 2 bicicletas En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 36 de 53...

  • Página 249: Soporte Cpu

    Soporte CPU • Figura 35 Soporte CPU Soporte CPU, vista posición de montaje Soporte CPU, cargado En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 37 de 53...

  • Página 250: Plancha De Depósito

    2 cubiertas • • 2 tuercas Figura 36 Plancha de depósito Plancha de depósito Soportes En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 38 de 53...

  • Página 251: Recipiente Para Plantas

    Recipiente para plantas, montaje en un arco alto Recipiente para plantas, montaje en un arco bajo En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 39 de 53...

  • Página 252: Pared Separadora

    2 soportes • • 4 tornillos Figura 38 Pared separadora, fija Pared separadora Elementos de fijación En caso de montar el sistema por cuenta propia, tener en cuenta las respectivas instrucciones de montaje. Manual Bivi -es- 2019 página 40 de 53...

  • Página 253: Pared Separadora Libre

    Pared separadora libre Una pared separadora libre puede ser montada en un puesto doble de trabajo a altura libre, entre ambas planchas de escritorio. Figura 39 Pared separadora, libre Pared separadora Pedestales Manual Bivi -es- 2019 página 41 de 53...

  • Página 254: Gancho

    Depósito móvil El depósito móvil puede colocarse a ambos lados de un estante adicional o libremente en una plancha de escritorio o en otro elemento horizontal diferente. Figura 41 Depósito móvil Depósito móvil Manual Bivi -es- 2019 página 42 de 53...

  • Página 255: Desmontaje Y Montaje Del Sistema De Muebles De Oficina Bivi

    Desmontaje y montaje del sistema de muebles de oficina Bivi Desmontaje y montaje del sistema de muebles de oficina Bivi Si fuera necesario desmontar y volver a montar el sistema de muebles de oficina, p. ej. por motivos de traslado, consulte las secciones Transporte y almacenamientoen la pgina 17as como Instalación y montajeen la página 18.

  • Página 256: Manejo Y Ajustes

    Manejo y ajustes Manejo y ajustes Normas de seguridad El sistema de muebles de oficina Bivi únicamente debe utilizarse en perfecto estado técnico y respetando siempre el manual de instrucciones. Antes de utilizar el sistema de muebles de oficina, compruebe lo siguiente: La placa de la mesa de escritorio debe hallarse en posición horizontal.
  • Página 257 Para transportarla o cambiarla de lugar, la mesa se debe sujetar únicamente  por la estructura inferior. Procure que todos los cables de conexión de los equipos de la mesa de escritorio tengan una longitud suficiente. Manual Bivi -es- 2019 página 45 de 53...

  • Página 258: Ejecución De La Compensación De Altura

    Ejecución de la compensación de altura Para compensar irregularidades del suelo, puede aumentar cada pie con un tornillo de ajuste hasta 15 mm. Figura 42 Bivi Compensación de altura escritorio Tornillo de ajuste Procedimiento:  Retire todos los objetos de la mesa de escritorio ...

  • Página 259: Pared Separadora Libre

    PRECAUCIÓN ¡Peligro de lesiones! En caso de golpear contra las esquinas superiores abiertas del depósito móvil, se corre peligro de lesión. No golpear contra las esquinas superiores abiertas del depósito móvil.  Manual Bivi -es- 2019 página 47 de 53...

  • Página 260: Fallos Y Averías

    Fallos y averías Fallos y averías En caso de que se produzcan averías durante el servicio del sistema de muebles de oficina Bivi, le rogamos compruebe si se ha manejado según el manual de instrucciones. Por lo general, de este modo puede localizarse y solucionarse el fallo.

  • Página 261: Mantenimiento

     Todas las actividades de mantenimiento y reparación deben ser realizadas exclusivamente por personal debidamente cualificado y autorizado.  Estas operaciones deben realizarse únicamente con herramientas adecuadas. Inspecciones Los componentes del sistema de muebles de oficina Bivi deben revisarse periódicamente para asegurarse de que funcionen correctamente. Tabla Inspecciones Intervalo...

  • Página 262: Tareas De Mantenimiento

    Se deben respetar los intervalos de mantenimiento e inspección especificados.  Exención de responsabilidad En los casos que se indican a continuación, Steelcase no asumirá ninguna responsabilidad ni ofrecerá ningún tipo de garantía (véase Responsabilidad, en la página 2). Fallos en el control de los componentes del producto (inspecciones).

  • Página 263: Limpieza Y Cuidado

    Mantenimiento Limpieza y cuidado Para la limpieza de las superficies del sistema de muebles de oficina Bivi pueden utilizarse productos de limpieza usuales en el comercio. ADVERTENCIA Peligro de descarga eléctrica. Humedad incrementa el peligro de descarga eléctrica. No tocar componentes eléctricos (enchufes, etc.) con un paño húmedo o con ...

  • Página 264: Eliminación Definitiva Del Sistema De Muebles De Oficina

    Eliminación definitiva del sistema de muebles de oficina El desmontaje debe se realizado por personal especializado debidamente cualificado. Para desmontar de forma definitiva y eliminar el sistema de muebles de oficina Bivi, proceda tal como se explica a continuación.  Desmonte la mesa de escritorio en sus componentes.

  • Página 265: Atención Al Cliente

    Dirección de email Número de teléfono Alemán LINEONE-DE@steelcase.com +49 (0) 8031 405 111 Inglés LINEONE-EN@steelcase.com +49 (0) 8031 405 111 Francés LINEONE-FR@steelcase.com +49 (0) 8031 405 111 Español +34 91 212 47 00 POSVENTASPAIN@steelcase.com Manual Bivi -es- 2019 página 53 de 53...
  • Página 266 ® Bivi Инструкция по эксплуатации Оригинальная инструкция по эксплуатации...

  • Página 267: Выходные Данные

    публицистической форме без предварительного письменного разрешения фирмы Steelcase. Как составная часть технической документации она подлежит действительному в Германии авторскому праву. Ответственность При наличии одного или нескольких следующих условий фирма Steelcase может быть освобождена от ответственности: Использование продукта не по назначению. •...
  • Página 268 Дополнительную информацию и рекомендации вы можете найти в соответствующих темах в следующих главах этой инструкции по эксплуатации. Продукт Ассортимент офисной мебели Bivi фирмы Steelcase подлежит в его производстве и распространении непрерывному контролю качества. Это гарантирует надлежащее функционирование. Продукты разработаны и изготовлены в соответствии с современным уровнем техники (в Германии - на...
  • Página 269 Установка и монтаж ......................18 Правила техники безопасности ........................18 Проверка поставки ............................18 Утилизация упаковочных материалов ......................18 Установка системы офисной мебели Bivi ....................18 Одинарное рабочее место ..........................19 Электрические компоненты .......................... 20 Bivi Manual -ru- 2019 Стр. 4 из 53...
  • Página 270 Отдельно стоящая наставная стенка ........................41 Крюк ................................. 42 Передвижной складской ящик ........................42 Демонтаж системы офисной мебели Bivi и повторная сборка ........43 Демонтаж системы офисной мебели ......................43 Повторный монтаж системы офисной мебели ................... 43 Обслуживание и настройки ..................... 44 Правила...
  • Página 271 Чистка и уход ................................51 Окончательная утилизация системы офисной мебели ..........52 Служба поддержки клиентов ................... 53 Поставка, монтаж, инструктаж ........................53 Ремонты и запасные части ........................... 53 Сервисная "горячая линия": .......................... 53 Bivi Manual -ru- 2019 Стр. 6 из 53...

  • Página 272: К Этой Инструкции По Эксплуатации

    Производитель не несет ответственности за ущерб и нарушения в работе, возникшие в результате несоблюдения инструкции по эксплуатации. Инструкция по эксплуатации является составной частью объёма поставки системы офисной мебели Bivi. Она действительна только как полный документ. При перепродаже системы офисной мебели эта инструкция по эксплуатации входит в объём поставки. Дизайн текста...

  • Página 273: Указания По Технике Безопасности И Предостережения

    Указание на возможно опасную ситуацию, которая может привести к незначительным или легким травмам, если не соблюдать мер безопасности. ВНИМАНИЕ Опасно Источник опасности Меры предосторожности  Предостережение о возможности материального ущерба или неисправной работы, если не соблюдать мер безопасности. Bivi Manual -ru- 2019 Стр. 8 из 53...

  • Página 274: Безопасность

    Детям 8 лет и старше, а также лицам с ограниченными физическими, сенсорными или умственными способностями и лицам, обладающим недостаточным опытом и знаниями, разрешается пользоваться этой система офисной мебели Bivi только под присмотром других лиц или при условии, что они были обучены безопасному обращению с системой офисной мебели и осознают связанные с этим...

  • Página 275: Описание Продукта

    Ширина 1400 1349 мм Ширина 1600 1549 мм Положение фирменной таблички Нижняя сторона Вертикальный кабельный канал Размеры (В х Ш х Г) 508 x 109 x 105 мм Положение фирменной таблички внутри Bivi Manual -ru- 2019 Стр. 10 из 53...

  • Página 276: Опциональные Элементы И Принадлежности

    − Размеры (В х Ш х Г) макс. 45 кг; по 15 кг − Грузоподъёмность верхнего складского места; отсек макс. 5 кг; макс. 10 кг - верхняя полка; -нижняя полка Нижняя сторона − Положение фирменной таблички Bivi Manual -ru- 2019 Стр. 11 из 53...
  • Página 277 Емкость для растений (держатель), вставка (ёмкость для растений) 76 x 682 x 76 мм − Размеры (В х Ш х Г) макс. 10 кг − Грузоподъёмность Держатель, задняя сторона − Положение фирменной таблички Емкость для растений, задняя сторона Bivi Manual -ru- 2019 Стр. 12 из 53...
  • Página 278 − Положение фирменной таблички Передвижной складской ящик 175 x 395 x 298 мм − Размеры (В х Ш х Г) макс. 10 кг − Грузоподъёмность Длинная сторона - внешняя − Положение фирменной таблички Bivi Manual -ru- 2019 Стр. 13 из 53...

  • Página 279: Фирменная Табличка

    Описание продукта Фирменная табличка Рис. 1 Фирменная табличка Место для знака технического контроля Номер заказа Номер изделия Ссылка для дополнительной информации по продукту (опция) Знак CE для электрофикации Bivi Manual -ru- 2019 Стр. 14 из 53...

  • Página 280: Компоненты

    Обращайте внимание на рекомендации по использованию компонентов и принадлежностей (см. Обслуживание и настройки на стр. 44). Для подробной информации о доступных системных компонентах и дополнительных заказах и поставках, свяжитесь с нашим отделом обслуживания клиентов (см. Служба поддержки клиентов на стр. 53). Bivi Manual -ru- 2019 Стр. 15 из 53...

  • Página 281: Обзор Письменного Стола Bivi

    Столешница (кронштейны не показаны) Регулировочный винт для регулировки высоты На следующих изображениях показан один из многих вариантов конструкции системы письменных столов Bivi. Эти изображения служат только в качестве наглядного примера компонентов письменного стола. Рис. 3 Пример Конфигурация 1 Рис. 4 Пример...

  • Página 282: Транспортировка И Хранение

    Если письменный стол перед установкой должен храниться на складе, следует выполнять следующие условия: Транспортировочная упаковка не должна быть поврежденной • Достаточная несущая способность пола • Сухой пол • • Ровная поверхность • Температурный диапазон +5 °C до +40 °C Bivi Manual -ru- 2019 Стр. 17 из 53...

  • Página 283: Установка И Монтаж

    Установка и использование письменного стола требуют детального планирования. Для этого компания Steelcase предлагает свой собственный отдел планирования. Частично собранные узлы системы офисной мебели Bivi доставляются, как правило, специальными магазинами или непосредственно производителем. Компания Steelcase рекомендует вам осуществлять установку специализированными дилерами или с...

  • Página 284: Одинарное Рабочее Место

    Неподвижные части письменного стола • • Надстройки, например, защитное приспособление для колен, отверстия для кабелей • Выемки на задней стороне платы Старайтесь, чтобы руки и пальцы не попадали между компонентами стола.  Bivi Manual -ru- 2019 Стр. 19 из 53...

  • Página 285: Электрические Компоненты

    Следует прокладывать кабели так. чтобы не было опасности споткнуться о  них. Steelcase рекомендует, чтобы электрические компоненты перед вводом в эксплуатацию были проверены квалифицированным электриком. Дополнительно можно получить следующие электрические компоненты: Автоматически конфигурируемая (Plug and Play) штепсельная колодка (2 шт. в упаковке) для...

  • Página 286: Расширение Рабочего Места

    Можно получить дополнительные элементы и различные дополнительные принадлежности, которые монтируются на рабочих местах. Описания см. Монтаж опциональных элементов и принадлежностей на стр. 25. Компания Steelcase рекомендует вам осуществлять установку специализированными дилерами или с помощью монтажной организации. Если вы хотите монтировать сами, то руководствуйтесь соответствующими инструкциями по монтажу.
  • Página 287 Неподвижные части письменного стола • Надстройки, например, защитное приспособление для колен, отверстия • для кабелей Выемки на задней стороне платы • Старайтесь, чтобы руки и пальцы не попадали между компонентами стола.  Bivi Manual -ru- 2019 Стр. 22 из 53...

  • Página 288: Наставные Пластины

    Отдельно стоящее двойное рабочее место, высота стояния, только одна наставная пластина (см. Рис. 11, справа). Причина: Наставная пластина на каждой стороне выступает прибл. на 5 см над глубиной обеих столешниц. Опасность удариться! Рис. 11 Недопустимая установка полукруглой наставной пластины Bivi Manual -ru- 2019 Стр. 23 из 53...

  • Página 289: Трапециевидная Наставная Пластина

    Причина: Наставная пластина на каждой стороне прибл. на 5 см уже, чем глубина обеих столешниц. Опасность удариться! • Одинарное рабочее место (см. Рис. 13, справа). Причина: Наставная пластина выступает на обеих сторонах над глубиной столешниц. Опасность удариться! Рис. 13 Недопустимая установка полукруглой наставной пластины Bivi Manual -ru- 2019 Стр. 24 из 53...

  • Página 290: Монтаж Опциональных Элементов И Принадлежностей

    Монтаж опциональных элементов и принадлежностей Монтаж опциональных элементов и принадлежностей Компания Steelcase рекомендует вам осуществлять установку специализированными дилерами или с помощью монтажной организации. При монтаже опциональных элементов и принадлежностей руководствуйтесь соответствующими инструкциями по монтажу. В последующих разделах показывается установка некоторых опциональных элементов и...

  • Página 291: Перекладина С Защитой Для Колен

    4 винта с крестовым шлицем • Рис. 15 Перекладина, варианты установки Перекладина, монтаж при низкой наставной скобе Перекладина, монтаж при высокой наставной скобе Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 26 из 53...

  • Página 292: Высота Стояния

    • Старайтесь, чтобы руки и пальцы не попадали между компонентами стола.  Наставные скобы монтируются на ножках Bivi. Перекладина с защитным приспособлением для колен соединяется на обеих сторонах с наставными скобами. Таким образом обеспечивается прочность конструкции. Bivi Manual -ru- 2019...

  • Página 293: Подножка

    Подножка 2 крепежных угольника • 12 винта с крестовым шлицем • Рис. 17 Подножка, вариант монтажа внизу Подножка Крепежный угольник Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 28 из 53...

  • Página 294: Софа

    • В основные конструктивные узлы (ножки и кабельный канал) вместо столешницы двойного рабочего места (см. Рис. 20 справа), если на противоположной стороне ничего не устанавливается. Причина: Нестабильность! Рис. 20 Софа, недопустимый монтаж Bivi Manual -ru- 2019 Стр. 29 из 53...

  • Página 295: Наставная Полка

    В верхней зоне высокой наставной скобы (см. Рис. 22, слева). • • Рядом с софой (см. Рис. 22, середина). Причина: Наставная полка вступает в область сидения. Опасность удариться! Рис. 22 Наставная полка, недопустимый монтаж Bivi Manual -ru- 2019 Стр. 30 из 53...

  • Página 296: Боковой Ящик

    На наставной скобе (см. Рис. 25, справа). Отдельно стоящее двойное рабочее место, • высота сидения - втолько одна Боковой ящик . Причина: Нестабильность! • на высоте стоя. Рис. 5 Боковой ящик, недопустимый монтаж Bivi Manual -ru- 2019 Стр. 31 из 53...

  • Página 297: Держатель Для Экрана

    Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Держатель экрана не должен монтироваться в следующей конфигурации: Два держателя экрана на одной наставной скобе (см. Рис. 28)). • Причина: Грузоподъёмность ниже допустимой. Нестабильность! Рис. 28 Держатель экрана, недопустимый монтаж Bivi Manual -ru- 2019 Стр. 32 из 53...

  • Página 298: Адаптер Для Держателя Экрана Plurio

    Держатель экрана Plurio, вариант держателя для одного портативного ПК Держатель экрана Plurio, вариант держателя для двойного экрана Держатель экрана Plurio, вариант держателя для экрана и портативного ПК Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 33 из 53...

  • Página 299: Балдахин

    Балдахин не должен монтироваться в следующей конфигурации: Два балдахина непосредственно рядом друг с другом над столами шириной 1 400 мм (см. Рис. • 31). Причина: недостаточно места Ширина балдахина 1467 мм. Рис. 31 Балдахин, недопустимый монтаж Bivi Manual -ru- 2019 Стр. 34 из 53...

  • Página 300: Держатель Скейтборда

    Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Держатель скейтборда не должен монтироваться в следующей конфигурации: • Верхнее положение высокой наставной скобы (см. Рис. 33). Причина: Нестабильность! Рис. 33 Держатель скейтборда, недопустимый монтаж Bivi Manual -ru- 2019 Стр. 35 из 53...

  • Página 301: Держатель Для Велосипеда

    Крепежный материал: винты, ручные гайки, предохранительный лист Рис. 34 Держатель для велосипеда Монтаж на высокой наставной скобе Держатель для одного велосипеда Держатель для двух велосипедов Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 36 из 53...

  • Página 302: Держатель Для Центрального Процессора

    Рис. 35 Держатель для центрального процессора Держатель для центрального процессора; вид - положение подвеса Держатель для центрального процессора с грузом Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 37 из 53...

  • Página 303: Складская Полка

    Складская полка • 2 держателя • 2 кожуха • • 2 ручные гайки Рис. 36 Складская полка Складская полка Держатель Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 38 из 53...

  • Página 304: Емкость Для Растений

    Емкость для растений, варианты монтажа Емкость для растений, монтаж на высокой наставной скобе Емкость для растений, монтаж на низкой наставной скобе Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 39 из 53...

  • Página 305: Наставная Стенка

    Для монтажа на кабельном канале требуются следующие конструктивные элементы: Наставная стенка • • 2 держателя • 4 винта Рис. 38 Наставная стенка, закрепленная Наставная стенка Крепежные элементы Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Bivi Manual -ru- 2019 Стр. 40 из 53...

  • Página 306: Отдельно Стоящая Наставная Стенка

    Монтаж опциональных элементов и принадлежностей Отдельно стоящая наставная стенка Отдельно стоящая наставная стенка может, например, в двойном рабочем месте устанавливаться на высоте стояния между обеими столешницами. Рис. 39 Наставная стенка, отдельно стоящая Наставная стенка Ножки Bivi Manual -ru- 2019 Стр. 41 из 53...

  • Página 307: Крюк

    Если вы хотите сами монтировать, то соблюдайте рекомендации соответствующей инструкции по монтажу. Передвижной складской ящик Передвижной складской ящик может устанавливаться на обоих концах наставной полки или устанавливаться отдельно на столешнице или другом горизонтальном элементе. Рис. 41 Передвижной складской ящик Передвижной складской ящик Bivi Manual -ru- 2019 Стр. 42 из 53...

  • Página 308: Демонтаж Системы Офисной Мебели Bivi И Повторная Сборка

    Демонтаж системы офисной мебели Bivi и повторная сборка Демонтаж системы офисной мебели Bivi и повторная сборка Если система офисной мебели должна быть разобрана, временно храниться на складе и затем опять должна быть смонтирована, то для этого нужно руководствоваться разделами Транспортировка и...

  • Página 309: Обслуживание И Настройки

    Обслуживание и настройки Обслуживание и настройки Правила техники безопасности Система офисной мебели Bivi может использоваться и эксплуатироваться только в технически безупречном состоянии и в соответствии с инструкцией по эксплуатации. Перед использованием системы офисной мебели убедитесь, что Столешница имеет горизонтальное положение. Если пол неровный, можно отрегулировать...
  • Página 310 При поднимании стола за столешницу или за присоединенные компоненты могут сломаться крепежные винты. При транспортировке или передвижении стола его следует поднимать  только за нижнюю раму. Обеспечьте достаточную длину всех соединительных кабелей от устройств на письменном столе. Bivi Manual -ru- 2019 Стр. 45 из 53...

  • Página 311: Осуществление Регулировки Высоты

    Осуществление регулировки высоты Для компенсации неровностей пола вы можете увеличить каждую ножку с помощью установочного винта до 15 мм. Рис. 42 Bivi Регулировка высоты письменного стола Установочный винт Порядок действий:  Удалить все предметы с рабочего стола  Установочный винт (1) поворачивать до тех пор, пока не будет произведена регулировка высоты.

  • Página 312: Отдельно Стоящая Наставная Стенка

    Передвижной складской ящик может устанавливаться, например, на столешнице или другом горизонтальном элементе. ОСТОРОЖНО Опасность травмирования! При ударах по верхним открытым углам передвижного складского ящика существует опасность травмирования. Не ударять по верхним открытым концам передвижного складского ящика!  Bivi Manual -ru- 2019 Стр. 47 из 53...

  • Página 313: Неисправности И Неполадки

    Неисправности и неполадки Неисправности и неполадки Если во время эксплуатации системы офисной мебели Bivi возникнут неполадки, то проверьте, обращаетесь ли вы с мебелью так, как рекомендуется в инструкции по эксплуатации. Обычно при этом можно найти причину неполадки и устранить её.

  • Página 314: Техуход

     Работы по техуходу и ремонту разрешается выполнять только специально обученному и уполномоченному персоналу.  Для этих работ следует использовать только подходящие инструменты! Контроль функционирования Компоненты системы офисной мебели Bivi регулярно должны проверяться на их функционирование. Таблица проверки функционирования Интервал Место проверки...

  • Página 315: Регламентные Работы

    должна быть согласована с компанией Steelcase. Следует соблюдать указанные интервалы техобслуживания и инспекций.  Исключение ответственности В следующих случаях фирма Steelcase не берет на себя никакой ответственности и никаких гарантий (см. Ответственность на странице 2). • Недостаточный контроль компонентов продукта (контроль функциональных элементов).

  • Página 316: Чистка И Уход

    Техуход Чистка и уход Для очистки поверхностей системы офисной мебели Bivi могут использоваться стандартные коммерчески доступные средства очистки. ПРЕДОСТЕРЕЖЕНИЕ Опасность поражения электрическим током! Влажность повышает опасность поражения электрическим током. Электрических компонентов (например, штекеров) нельзя касаться  влажной тряпкой или жидкостями.

  • Página 317: Окончательная Утилизация Системы Офисной Мебели

    Окончательная утилизация системы офисной мебели Окончательная утилизация системы офисной мебели Демонтаж должен производиться только квалифицированными сотрудниками. Если система офисной мебели Bivi должна быть окончательно демонтирована и утилизована, поступайте следующим образом.  Разложите стол на его составные части.  Разделите части на...

  • Página 318: Служба Поддержки Клиентов

    Адрес эл. почты: Номер телефона Немецкий LINEONE-DE@steelcase.com +49 (0) 8031 405 111 Английский LINEONE-EN@steelcase.com +49 (0) 8031 405 111 Французкий LINEONE-FR@steelcase.com +49 (0) 8031 405 111 Испанский +34 91 212 47 00 POSVENTASPAIN@steelcase.com Bivi Manual -ru- 2019 Стр. 53 из 53...

  • Página 319: Declaration Of Conformity

    Type UK sockets- BS 1363-1:2016, BS 1363-2:2016, BS 5733:2010+A1:2014, BS 6396:2008+A1:2015 Steelcase AG hereby declares under sole responsibility that the product(s) to which this declaration relates, conform to the above listed Directive(s), Standards, and other relevant requirements of the European Parliament and European Council.

Tabla de contenido
