Información general sobre el manual y el equipo
Elementos incluidos en el volumen de suministro - bastidor 3
Detalle del interior
6 Bolsa para documentos
7
Leyenda
1
Accionamiento
2
Caja de salida de ventilador
3
Llave de la puerta del comparti-
mento de LV (baja tensión)
4
Ventilador redundante (opcional) Instalado en el accionamiento si se ha elegido esta opción
5
Placa de características
6
Bolsa para documentos
7
Llave del la puerta del comparti-
mento de MT (media tensión)
8
Llave Kirk
9
Ventilador estándar

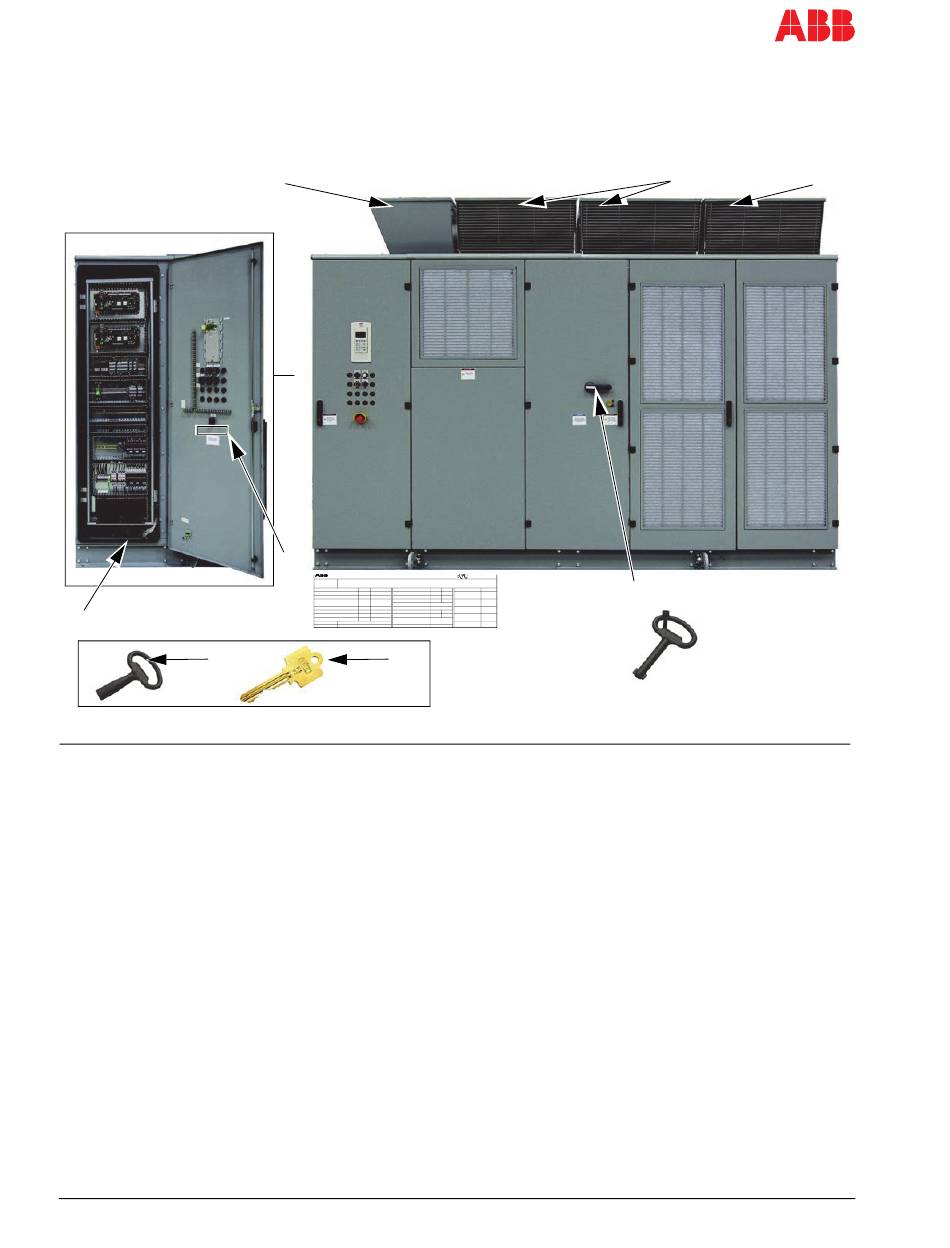

Figura 1 - Bastidor 3 Entrega típica
GI-14 (16)
La entrega comprende típicamente los siguientes elementos (ver Figura
1 - Bastidor 3).
2
1
5
1112400285
MV Drives
Type Code:
ACS 2040-1L-AN1-a-0R+FAME0+FDPL05
Rated input voltage
4160
V
Rated aux. voltage / 3-ph
480
Rated input current
108
A
Rated aux. current / 3-ph
7.0
50 / 60
Hz
N/A
Rated input frequency
Rated control voltage / 1-ph
Max. permissible
Rated control current / 1-ph
N/A
50
kA
short-circuit current
Cooling / ambient temp.
FA / max.104°F
Rated output voltage
0 ... 4160 V
Enclosure class
NEMA 1 (IP21)
Rated output current (ND/HD)
108/79
A
Weight
5500
Rated output frequency
60
Hz
Altitude
6500
Output frequency range
0 .. 75
Hz
ABB Serial No.
1112400285
Duty class (ND)
Normal Duty ( 110% overload (1 min. every 10 min.))
Duty class (HD)
Heavy Duty ( 150% overload (1 min. every 10 min.))
MOR Serial No.
2UEA902000077
8
Envío en embalaje para el transporte terrestre o marítimo
Instalada en el accionamiento
Transporte atada al mango del interruptor de puesta a tierra
Identificación del accionamiento
La bolsa para documentos contiene la llave Kirk
la puerta del compartimento de MT (media tensión), así
como documentos importantes. La bolsa para documentos
se encuentra en el interior del compartimento de control
Transporte en la bolsa para documentos situada en el inte-
rior del compartimento de control
Transporte en la bolsa para documentos situada en el
interior del compartimento de control
Instalada en el accionamiento
2UEA001270 Rev. F
UL 347A e File xxx
V
BIL
60kV
A
Asynchronous
Load type
V
Motor
A
Output HP @ rated
800/587
load (ND/HD)
Output kW @ rated
597/438
lbs
load (ND/HD)
feet
Year of Manufacture
2011
Country of
USA
manufacture
of foreign parts
9
3
®
, la llave de
