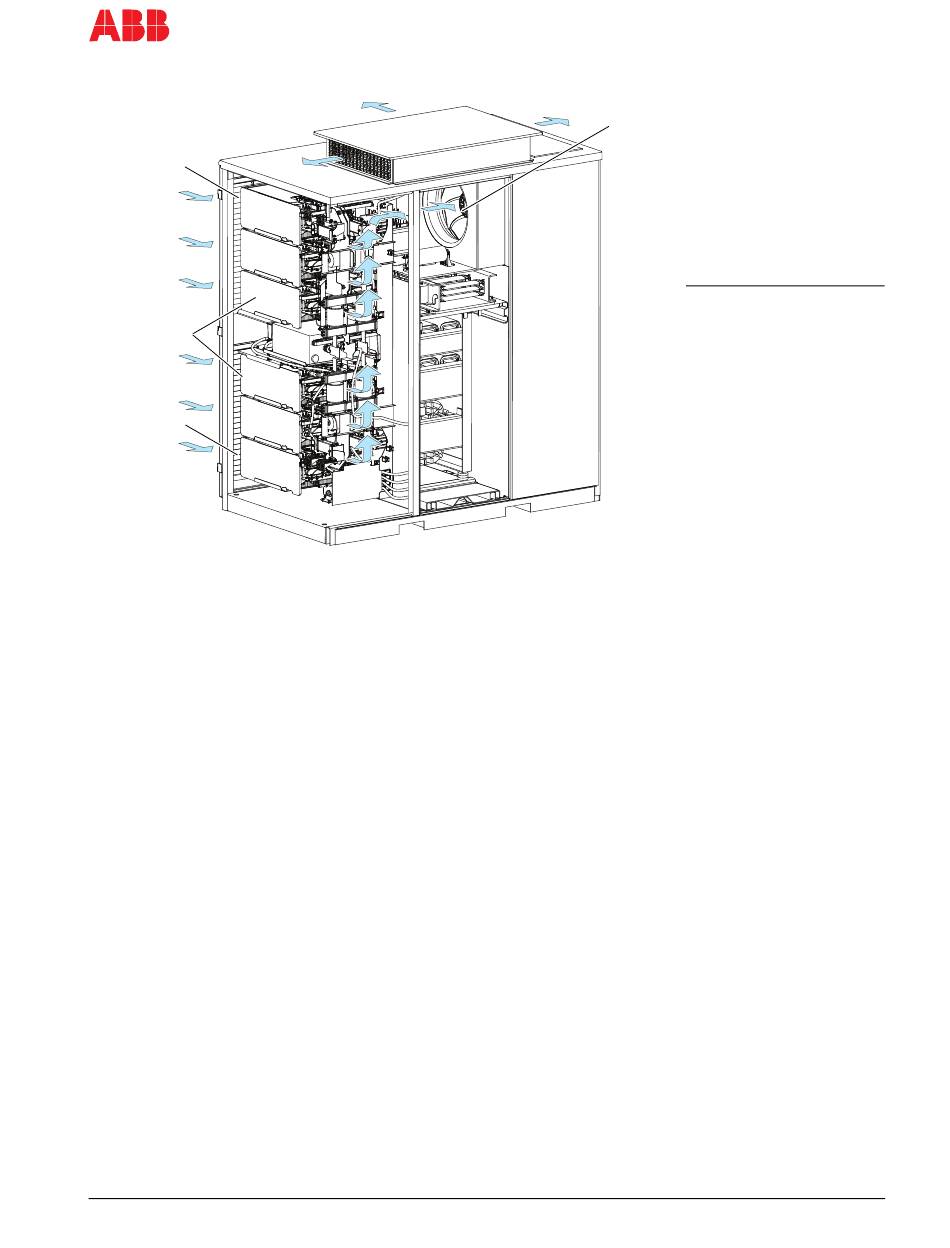

Figura 2-20 Flujo de aire - compartimento AFE/INU (sección transversal, vista posterior)
ACS2000 Manual del usuario
Capítulo 2 - Electrónica de potencia y características del armario
El aire circulante enfría los componentes de AFE/INU (ver Figura 2-20),
entrando por las rejillas de ventilación (1), atravesando cada uno de los
módulos de fase (2), fluyendo a lo largo de la pared trasera del
compartimento hacia un orificio de acceso y saliendo al ventilador (3).
El flujo de aire a través de los módulos de fase está monitorizado por un
interruptor de presión de aire. Cuando las esteras filtrantes están
atascadas y la caída de presión alcanza la pérdida de presión final
especificada, aparece el mensaje Conv1CoolAirFilter en el panel de
control CDP y se enciende el piloto de fallo/alarma en la puerta del
compartimento de control.
2UEA001270 Rev. F
3
Leyenda
1 Rejillas de
ventilación
2 Módulos de fase
3 Ventilador
2-27 (30)
