Capítulo 3 - Sistema de control

3.2.1.4 Control de velocidad y par

3-6 (26)
NOTA
El ACS 2000 debe tener el control exclusivo del cierre del conmutador de
MT. Un cierre incontrolado del conmutador puede causar daños al accio-
namiento. Ver Appendix G - MV switchgear guide para les detalles del
control. En ACS2000 suministrados con el seccionador integrado de
contactor de entrada tiene esta conmutación integrada en el acciona-
miento. Ver Apéndice P para más detalles.
Alimentación principal
Conmutador de MT
ACS2000
Motor M

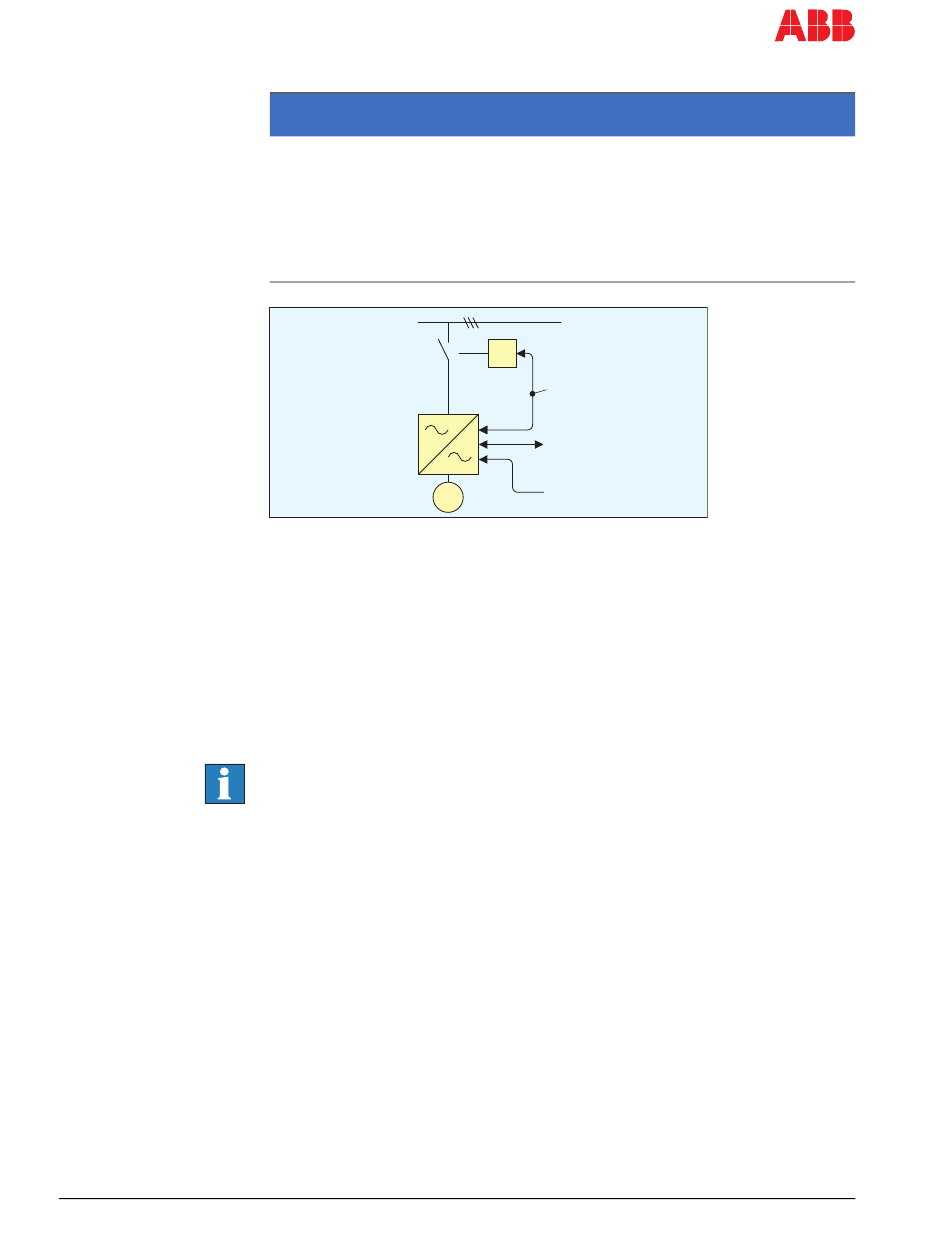

Figura 3-5 Diagrama sencillo típico de un sistema de accionamiento
El conmutador desconecta la alimentación de potencia si lo requiere el
proceso o se produce un error. Ejemplos de conmutadores compatibles
con el ACS2000 son cortacircuitos de MT, contactores al vacío con fusible
o centros de control de motores.
En accionamientos equipados con la opción de seccionador integrado de
contactor de entrada, el conmutador de MT está integrado en el
accionamiento.
Ver Appendix G - MV switchgear guide en el CD para más información.
Ver Apéndice P - Seccionador integrado de contactor de entrada en el CD
para más información sobre accionamientos con esta opción.
La velocidad y el par del motor se controlan mediante DTC (control directo
del par). La plataforma de control de motor DTC, exclusiva de ABB,
asegura un control preciso de la velocidad y del par, junto con una
respuesta de velocidad altamente dinámica. El DTC está implantado en la
tarjeta de circuitos impresos AMC de la INU.
2UEA001270 Rev. F
Interfaz de control
conmutador de MT
Sistema de control
superior
Control local de
conexión y desconexión
del accionamiento
