3.3.3.1 Salidas digitales IOEC4 (A1621)

DC voltage Corriente
Conmutación Continuo
24 VCC 8A 6A
48 VCC 1A 6A
120 VCC 0,4A 6A
Tensión de
Corriente
CA
Conmutación Continuo
24 VCA 8A 6A
48 VCA 8A 6A
120 VCA 8A 6A
ACS2000 Manual del usuario

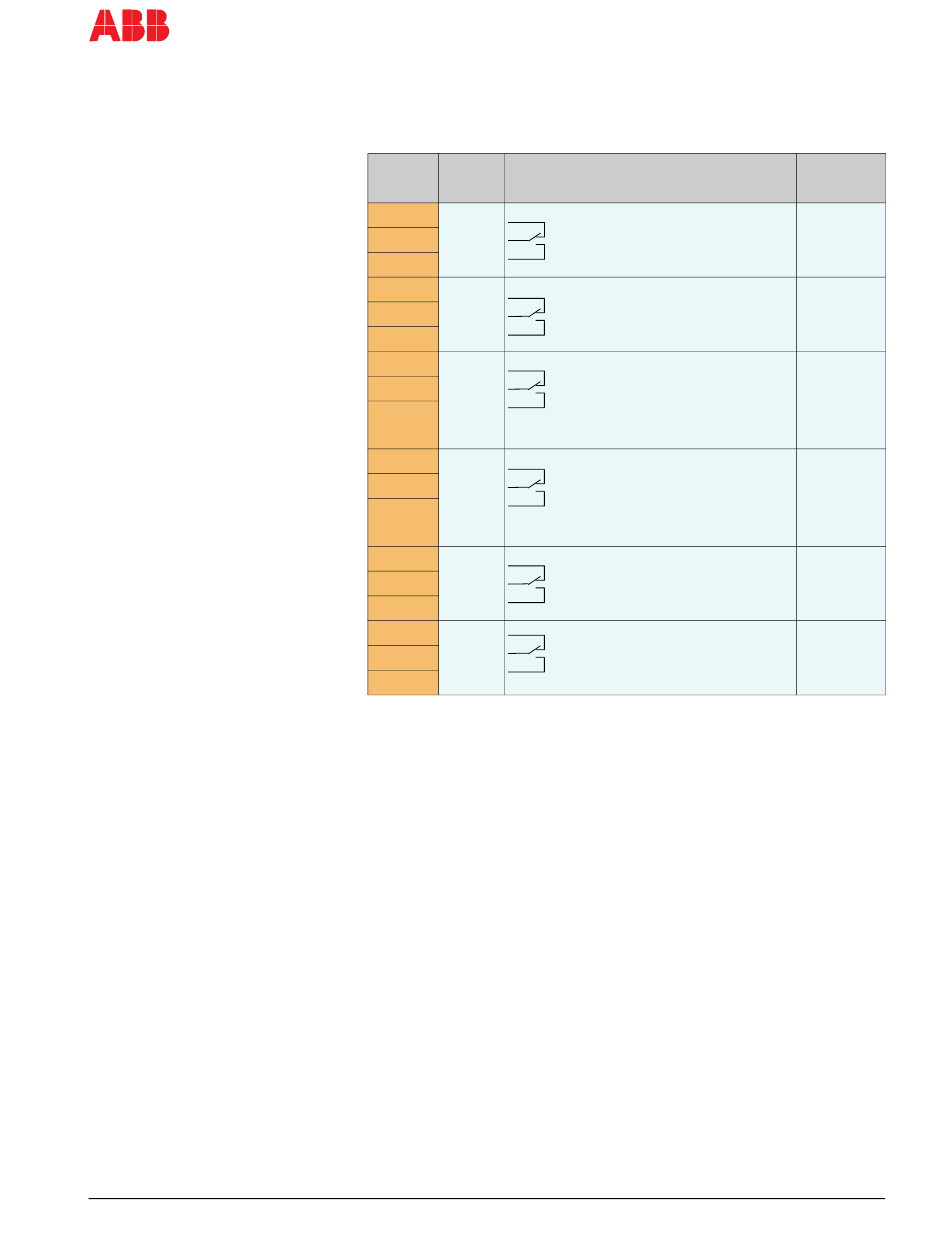

Tabla 3-8 Asignación opcional de señales de salida digitales
Terminal Canal
X21-1
X21-2 DO01
X21-3
X22-1
X22-2 DO02
X22-3
X23-1
X23-2
DO03
X23-3
X24-1
X24-2
DO04
X24-3
X25-1
X25-2 DO05
X25-3
X26-1
X26-2 DO06
X26-3
2UEA001270 Rev. F
Capítulo 3 - Sistema de control
Ajuste estándar
Libremente programable
NC
NO
Libremente programable
NC
NO
Libremente programable
NC
(para calentador del
compartimento del motor,
NO
comando Calentador del motor
OFF)
Libremente programable
NC
(para ventilador de refrigeración
del motor,
NO
comando Ventilador de
refrigeración del motor ON)
Libremente programable
NC
NO
Libremente programable
NC
NO
Grupo de
par.
3-21 (26)
