• Slangen aan in- en uitgang van het deksel van de drukbehuizing
recte zitting van de O-ringen op de in- en uitgang.
Aanwijzing: extra plaatsing van vlakke afdichtingen is niet nodig.
Let op: het max. aanhaalkoppel op de 1" en 3/4"-aansluitingen mag niet hoger zijn dan
!
15 Nm! Bij gebruik van slangen van andere fabrikanten dan BRITA mogen uitsluitend aansluitin-
gen met vlakke afdichtingen worden gebruikt. Conische afdichtingsgeometrieën beschadigen
de aansluitingen van de fi lterkop en leiden tot het vervallen van de garantieaanspraak! De op
de aansluitkop
4
Bij de montage inbouwmaten (hoofdstuk 11), buigradiussen van de slangen en afmetingen
van de accessoires (bijv. slangensets) in acht nemen. Het Waterfi ltersysteem kan verticaal en
horizontaal worden gebruikt. Door middel van de wandhouder (hoofdstuk 12) alleen verticaal
installeren! Als er geen originele BRITA slangensets worden gebruikt, moet het meegeleverde
verloopstuk 1"– 3/4" worden gebruikt om een correcte afdichting van de terugslagklep te
17
garanderen.
5 Inbedrijfstelling van een nieuwe fi lterpatroon
5.1 Bypass-instelling voor BRITA Waterfi ltersystemen zonder en met elektronische meet-
en afl eeseenheid
• Bepaling van de lokale carbonaathardheid in °dH (nomenclatuur volgens BRITA: °KH) door midel
van de meegeleverde carbonaathardheidstest.
• Bypass-instelling op de bypass instelschroef
Aanwijzing: de bypass-instelling is in de fabriek op 30% ingesteld en kan aan de plaatselijke carbo-
naathardheid en de toepassing worden aangepast (hoofdstuk 7).
5.2 Inbedrijfstelling van Waterfi ltersystemen met elektronische meet- en afl eeseenheid

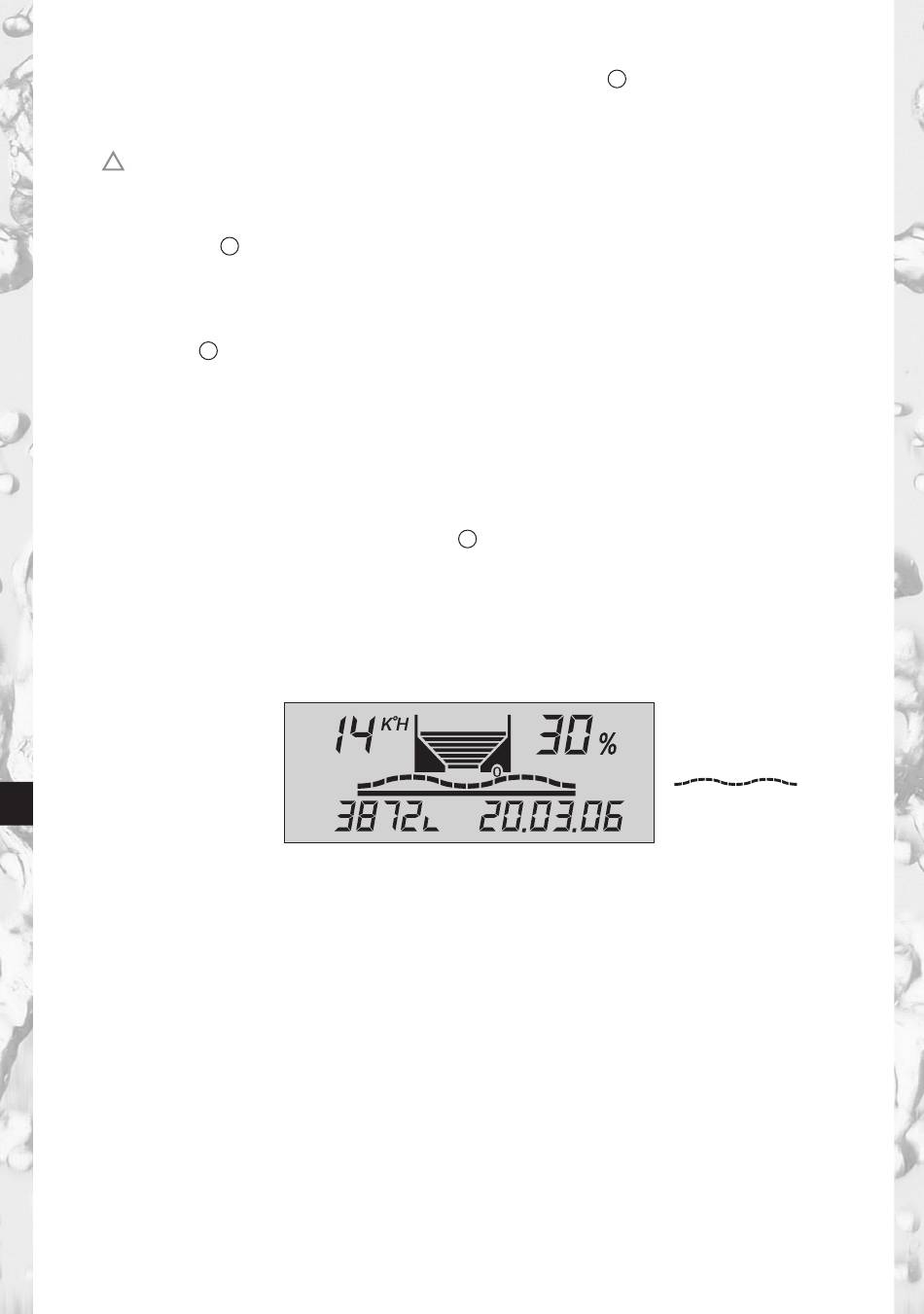

Weergave in bedrijfsmodus
Ingestelde lokale
carbonaathardheid
Carbonaathardheid
De bij de installatie van het Waterfi ltersysteem ingestelde plaatselijke carbonaathardheid in °dH
(= displayinstelling K°H).
Aanwijzing: de eenheden voor hardheid kunnen naar wens ook op Engelse (°e = Clark)
(= displayinstelling E°H) of Franse (°f) (= displayinstelling F°H) hardheidsgraden worden ingesteld.
Balkenweergave
Weergave van de actuele restcapaciteit aan hand van een balkendiagram. Na de installatie van
een nieuw Waterfi ltersysteem c.q. na een fi ltervervanging is de gesymboliseerde trechter volledig
gevuld met 10 balken.
Bypass in procent
De bypass wordt gedefi nieerd als het gedeelte niet gedecarboniseerd water van de totale fi ltraat-
hoeveelheid en wordt in procent aangegeven.
60
door een pijl aangegeven stromingsrichting, moet in acht worden genomen.
Balkenweergave
Actuele restcapaciteit
in liters
monteren. Let op de cor-
3
controleren.
19
Datumveld: datum installatie-
c.q. laatste fi ltervervanging
Bypass
Doorstromings-
symbool
