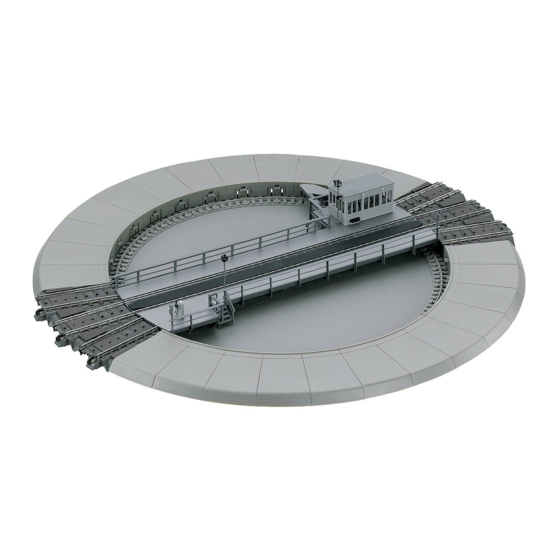

El manual del puente giratorio 74861 comentado a fondo
Este manual es fruto después de haber hecho una serie de pruebas con el puente giratorio y he querido
plasmar en él sus peculiaridades de funcionamiento así como algunos problemas que han surgido durante
las pruebas, comenzare más o menos siguiendo los pasos del manual que se adjunta con ella, que por cierto
más adelante comentaré algunas incongruencias que no ayudan a clarificar su significado.
Funciones
Este puente giratorio se puede utilizar tanto en modo analógico como en digital. Para el empleo en digital
se requiere una unidad de control digital que soporte mfx, MM o DCC. El puente giratorio no requiere una
fuente de alimentación exclusiva para él, la tensión proporcionada por la central digital es suficiente. Sin
embargo, el funcionamiento analógico de la placa giratoria sólo es posible con el pupitre de conmutación
72760 y además tiene limitaciones.
El conjunto viene acompañado de 2 grupos de 3 vías de acceso ya instaladas. El puente giratorio se puede
ampliar a un máximo de 30 vías de acceso (paso entre vías de 12°) con el set de ampliación 74871.
Complementos
miento de hormigón hacia arriba apartándolo del plato giratorio, ver imágenes 4a y 4b.
Conexión
El puente giratorio posee una conexión para el control de éste (por ejemplo, la Central Station 2/3) así como
una conexión para alimentar la vía del puente giratorio (ver imagen 1 en la siguiente pág.). Los dos perfiles
de carril poseen conexiones independientes de tal modo que se pueda conectar un decodificador de
retroalimentación (ver imagen 9 en la siguiente pág.). Si no se quiere utilizar como tramo de contacto,
recomendamos interconectar ambas conexiones de carril como se muestra en la imagen 1.
Las vías de acceso del puente giratorio se alimentan únicamente desde las vías que se conectan a ellas
procedentes de la maqueta de trenes. No es posible la alimentación de las vías de acceso a través del puente
giratorio.
1
Con el set de ampliación 74871 es posible incorporar vías de acceso
adicionales al puente giratorio. Estas vías de acceso se pueden
convertir en una placa ciega, como en el modelo real, con la pieza
terminal 24001, ver imagen 7. El depósito circular de locomotoras
(cocheras) 72886 se puede montar a juego con el puente giratorio
junto a éste. La conexión externa de las vías de acceso son con vía C
de Märklin. En maquetas de trenes con vías metálicas se puede
emplear para la conexión a ellas la vía de transición 24951 y en
maquetas de trenes con vía K la vía de transición 24922.
Los segmentos con revés-
timiento de hormigón de
la placa giratoria se pue-
den sustituir libremente y,
por tanto, permiten una
adaptación óptima a la
instalación de vías desea-
da (simplemente extraer
el segmento con revestí-
