8.11 LUBRICACIÓN ____________________________________________________________
El cortacésped ha sido diseñado para requerir poca
lubricación. El engrase excesivo produce cargas altas
sobre los cojinetes y el motor, lo cual reduce el
rendimiento de la máquina.
AVISO
Los intervalos de mantenimiento deben realizarse con
más frecuencia cuando se trabaje en lugares con
gran cantidad de polvo.
1. Limpie siempre el accesorio engrasador antes y
después de lubricar.
2. Aplique grasa con una pistola manual y llene
despacio hasta que la grasa comience a subir. NO
usar pistolas de aire comprimido.
3. Para el funcionamiento correcto de todos los puntos
de pivote y otros puntos de fricción, aplicar varias
gotas de aceite SAE 30W.

8.12 CUADRO DE MANTENIMIENTO ______________________________________________

Intervalos recomendados de inspección y lubricación.
Filtro de aire..................................... I ........................................C
Cámara de combustión ........................................................................................................ C
Aceite de motor ............................... I .................. R ........................................R.......................................... ...................... I
Conducto de combustible ....................................................................................................................R - 2 años
Bujía .............................................................................................................. A/R
Separación de válvulas ........................................................................................................ A

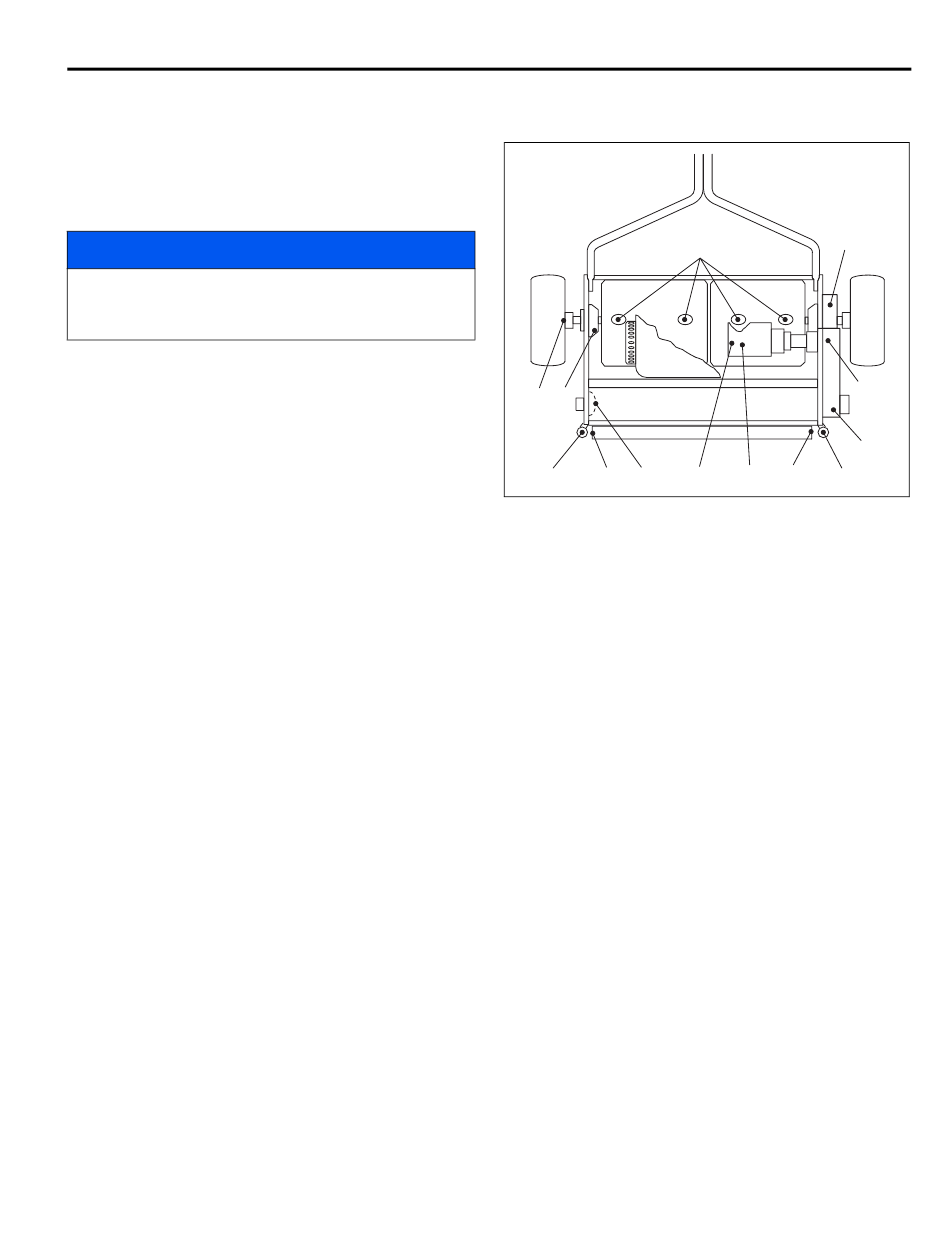

Puntos de engrase (Figura 7C)
1 - Rodillo ......................................................... L.................................................................................... L .................... II
2 - Ajuste de altur ................................................................... L ............................................................................................ II
3 - Eje de molinete RT ..................................... L ...................................................................................... ..................... II
4 - Rodillo de tracción ...................................... L ...................................................................................... ..................... II
5 - Cojinete del eje del embrague ........................................................................................................... L.................... II
6 - Eje del pivote del embrague .............................................................................................................. L....................III
7 - Cojinete de aguja del embrague.......................................................................................................... ................... IIIH
8 - Cubo de tracción..................... ................... L ...................................................................................... .....................III
9 - Cojinetes de rueda........................................................................................................ .................... L .................... II
10 - Palanca de embrague del molinete .......... L ...................................................................................... ..................... II
11 - Bastidor de cadena ..................................................................................................... .................... R....................IV
A - Añadir o Ajustar C - Limpiar I - Inspeccionar L - Lubricar R - Reemplazar
Lubricantes
- SAE 10W-30 Clasificación API SF o SG
I
- Grasa de litio NLGI - Grado 2
II
III - Grasa Lubriplate®, número de pieza Jacobsen 5001581
IV - Aceite SAE EP-140 -Vaciar y rellenar
H - Aplicar una capa fina
