3.2.3 DH-XVR4116HS-X / DH-XVR5108HS-X / DH-XVR5116HS-X / DH
- XVR5104HS-4KL-X / DH-XVR5108HS-4KL-X / DH-XVR5104HS-X / DH-
XVR4104HS-X / DH-XVR4108HS-X / DH-XVR5104HS-X1 / DH-XVR4104HS-
X1 / DH-XVR4108HS-X1
No.
Nombre del puerto
1
Puerto de entrada de video
2
Puerto de entrada de audio
3
Puerto de salida de audio Envía la señal de audio a los dispositivos como la caja de sonido.
4
Puerto HDMI
5
Puerto de red
RS-485
6
comunicación
Puerto
7
Puerto VGA
8
Puerto USB
9
Puerto de entrada de energía
Cable de energía
10
cierre
11

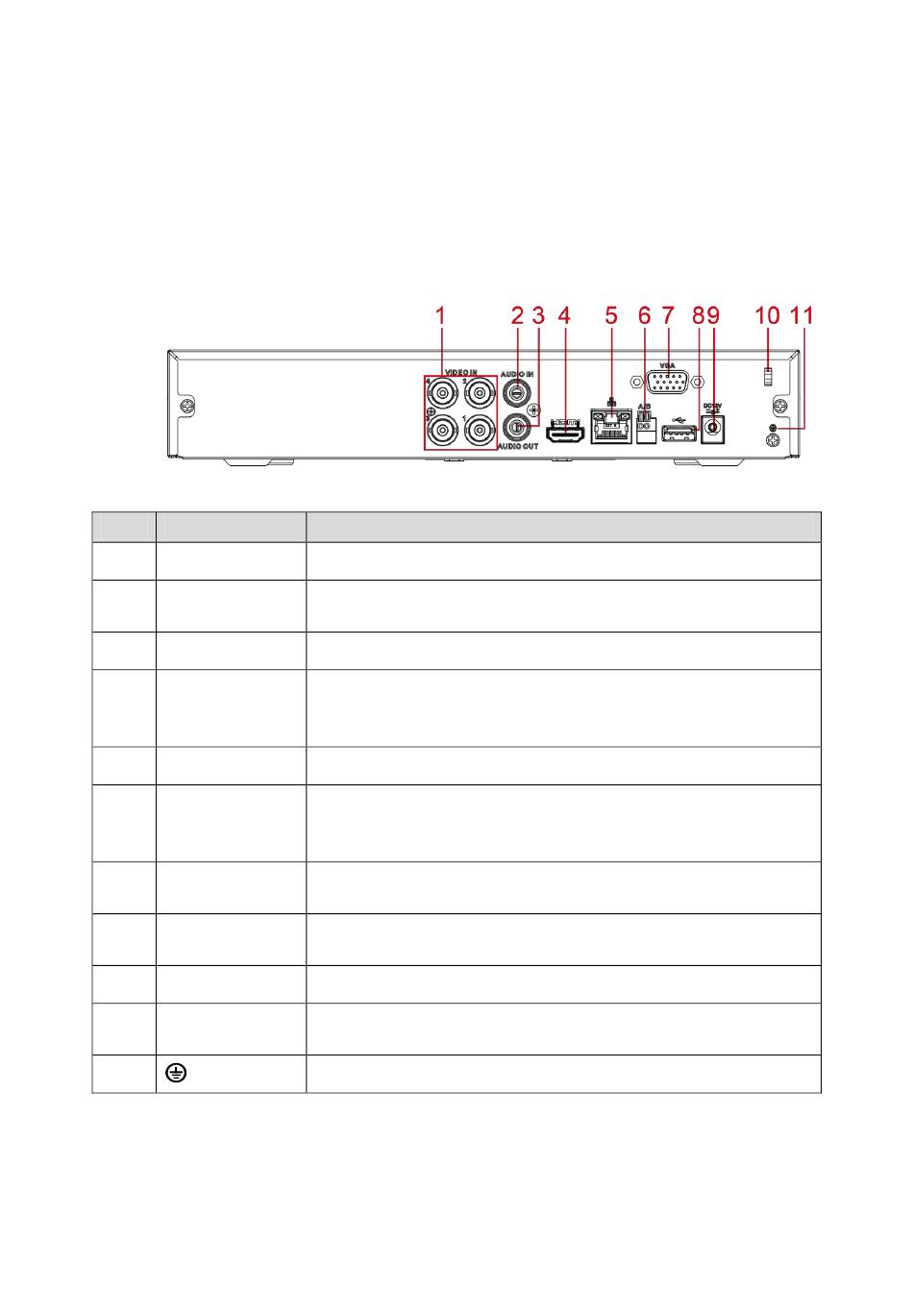

Figura 3-15
Tabla 3-13
Función
Se conecta a una cámara analógica para ingresar una señal de video.
Recibe la salida de la señal de audio de los dispositivos como el
micrófono.
Puerto de salida de señal de audio y video de alta definición.
El puerto emite el video de alta definición sin comprimir y los datos de
audio multicanal a la pantalla conectada con el puerto HDMI.
Se conecta al puerto Ethernet.
Se conecta a los dispositivos de control como el domo de velocidad
PTZ. El puerto RS-485_A está conectado mediante el cable A y
RS-485_B está conectado al cable B.
Envía datos de video analógico a la pantalla conectada con puerto VGA.
Se conecta a dispositivos externos como dispositivos de
almacenamiento USB, teclado y mouse.
Entradas de alimentación de 12 V CC.
Use una abrazadera para asegurar el cable de alimentación en el DVR en caso de que haya alguna
pérdida.
Terminal de tierra.
