7
Puerto USB
8
Puerto VGA
9
Puerto de red
10
11
Puerto de entrada de energía
Cable de energía
12
cierre

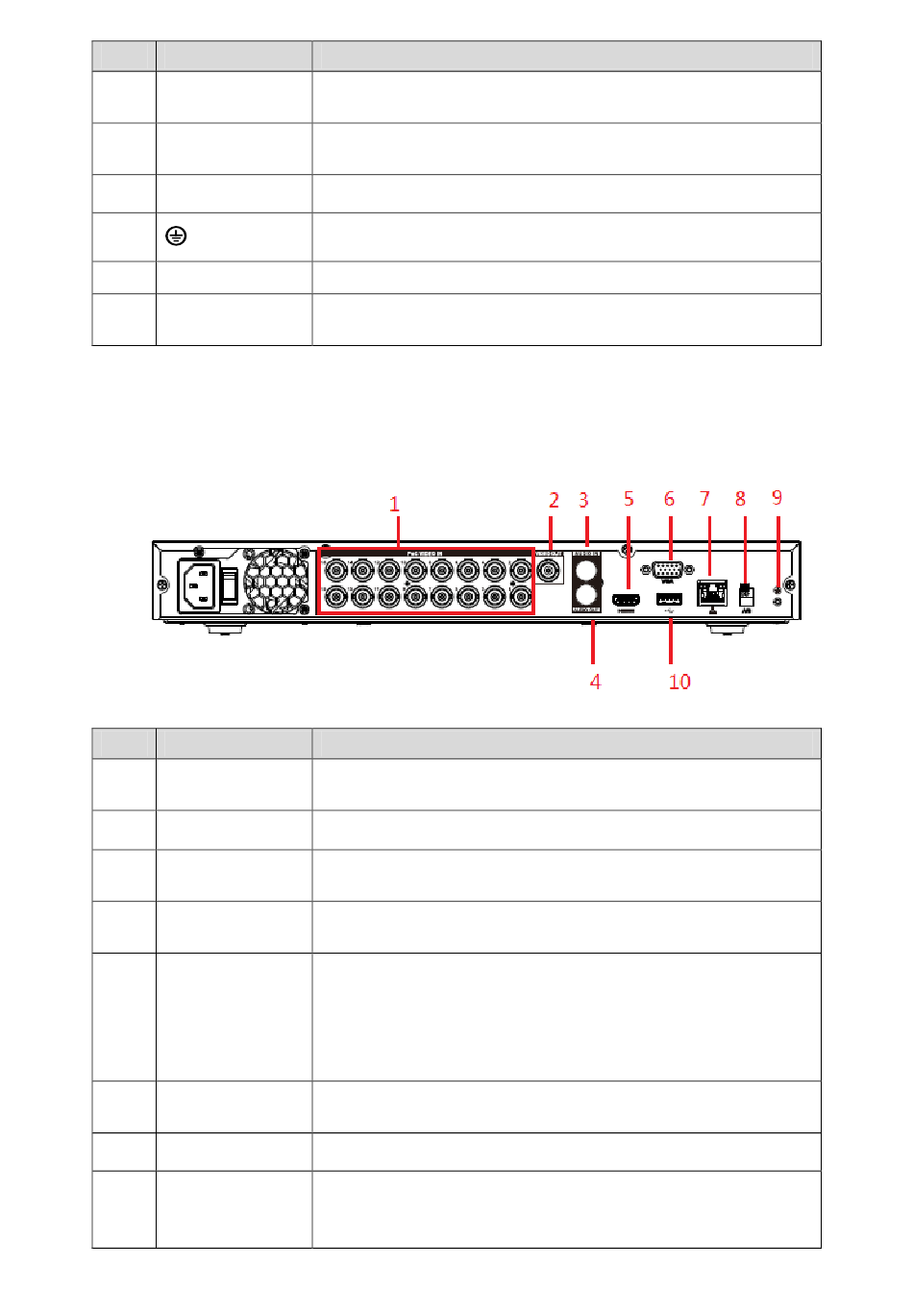

3.2.15 DH‑XVR5216AN‑X‑16P
No.
Nombre del puerto
1
Puerto de entrada de video
2
Puerto de salida de video
3
Puerto de entrada de audio
4
Puerto de salida de audio
5
Puerto HDMI
6
Salida de video VGA
7
Puerto de red
RS‑485
8
comunicación
Puerto
Función
Se conecta a dispositivos externos como dispositivos de
almacenamiento USB, teclado y mouse.
Envía datos de video analógico a la pantalla conectada con puerto
VGA.
Se conecta al puerto Ethernet.
Terminal de tierra.
Entradas de alimentación de 12 V CC.
Use una abrazadera para asegurar el cable de alimentación en el DVR en caso de que haya alguna
pérdida.
Figura 3‑28
Tabla 3‑25
Función
Conéctese a la cámara analógica general / cámara PoC para ingresar la señal de
video.
Se conecta a dispositivos de salida de video como TV.
Recibe la salida de la señal de audio analógica de los dispositivos como el
micrófono.
Envía la señal de audio analógica a los dispositivos como la caja de
sonido.
Puerto de salida de señal de audio y video de alta definición. Emite la
misma fuente de video que VGA. Admite salida de resolución 4K y
admite la operación y el control del mouse.
Tenga en cuenta que cuando la resolución de salida HDMI es 4K, la salida VGA se
detiene.
Emite señal de video analógica. Puede conectarse al monitor para ver
video analógico.
Se conecta al puerto Ethernet.
Se conecta a los dispositivos de control como el domo de velocidad
PTZ. El puerto RS‑485_A está conectado mediante el cable A y
RS‑485_B está conectado al cable B.
