No.
Nombre del puerto
1
Puerto de salida de audio
2
Puerto de salida de video
Puerto de entrada de audio
3
(ENTRADA DE MICRÓFONO)
Puerto de salida de audio
4
(SALIDA DE MICRÓFONO)
5
Puerto de entrada de audio
Puerto de entrada de alarma
1‑16
Puerto de salida de alarma
1–5 (NO1 – NO5;
C1 – C5; NC5)
6
RS‑485
comunicación
Puerto
Cuatro hilos
duplex completo
Puerto RS‑485 (T +,
T‑, R +, R‑)
Poder de control
salida (CTRL
12V)

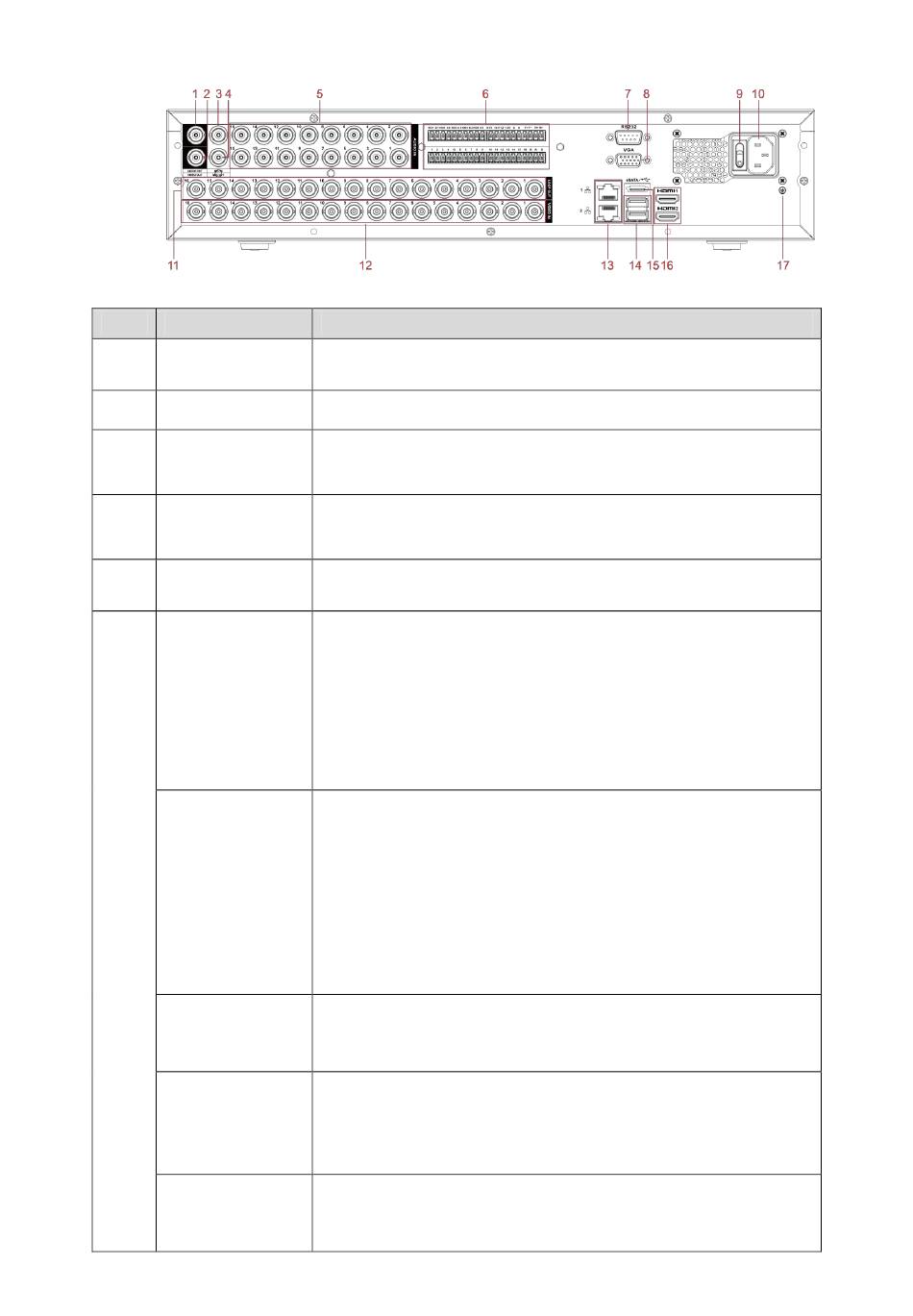

Figura 3‑23
Tabla 3‑21
Función
Envía la señal de audio analógica a los dispositivos como la caja de
sonido.
Conéctese a dispositivos de salida de video como TV.
Puerto de entrada de habla de remolque que recibe la salida de la señal de
audio analógica de los dispositivos como micrófono, pastilla.
Puerto de salida de habla de remolque que emite la señal de audio analógica a
los dispositivos como la caja de sonido.
Recibe la salida de la señal de audio analógica de los dispositivos como el
micrófono.

Cuatro grupos de puertos de salida de alarma (Grupo 1: puerto 1 al puerto 4;
Grupo 2: puerto 5 al puerto 8; Grupo 3: puerto 9 al puerto 12;
Grupo 4: puerto 13 al puerto 16). Estos puertos reciben la señal de
la fuente de alarma externa. Hay dos tipos; NO (normalmente
abierto) y NC (normalmente cerrado).

Cuando su dispositivo de entrada de alarma esté usando energía externa,
asegúrese de que el dispositivo y el NVR tengan la misma tierra. Cinco
grupos de puertos de salida de alarma. (Grupo 1: puerto NO1– C1, Grupo 2:

puerto NO2 – C2, Grupo 3: puerto NO3 – C3, Grupo 4 :
puerto NO4 – C4, Grupo 5: puerto NO5, C5, NC5). Estos puertos envían una
señal de alarma al dispositivo de alarma. Asegúrese de que el suministro de
energía al dispositivo de alarma externo.

NO: Puerto de salida de alarma normalmente

abierto. C: Salida de alarma final pública.

NC: Puerto de salida de alarma normalmente cerrado.
Puede conectarse a los dispositivos de control como el domo de velocidad
PTZ. El puerto RS‑485_A está conectado mediante el cable A y RS‑485_B
está conectado al cable B.
Puerto 485 full‑duplex de cuatro cables. T + y T‑ es el cable de salida; R +
y R‑ es el cable de entrada.
Controla el 6
Salida de potencia del canal para alarma.
 th

Apaga la salida de energía cuando hay una salida de alarma.

Enciende la salida de energía cuando se borra la alarma.
