3.2.4 DH-XVR5108H-X / DH-XVR5116H-X / DH-XVR5104H-4KL-X / D H-
XVR5108H-4KL-X / DH-XVR5116H-4KL-X / DH-XVR5108HE-X /
DHXVR5116HE-X / DH-XVR7104HE-4KL-X / DH-XVR7108HE-4KL-X / DH
- XVR7116HE-4KL-X / DH-XVR7108HE-4K-X / DH-XVR5104H-X / DH-X
VR5104HE-X / DH-XVR5104H-X1 / DH-XVR5104HE-X1 / DH-XVR710
8HE-4K-X2
No.
Nombre del puerto
Puerto de entrada de alarma
1-16
1
Puerto de salida de alarma
1-3 (NO1 – NO3;
C1 – C3)
2
Puerto de entrada de video
3
Puerto de entrada de audio
4
Puerto DB25

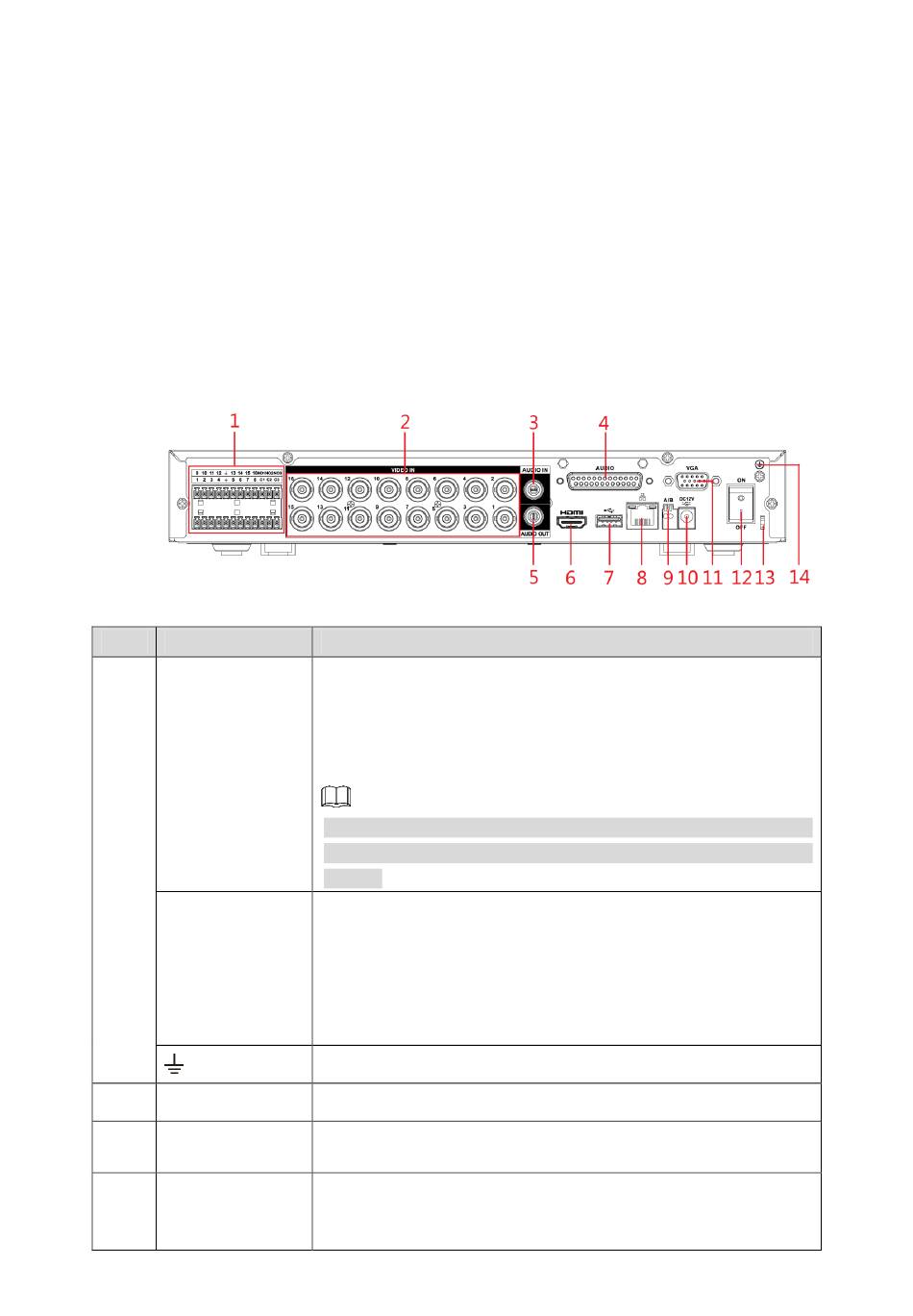

Figura 3-16
Tabla 3-14
Función
Cuatro grupos de puertos de entrada de alarma (Grupo 1: puerto 1 al puerto 4;
Grupo 2: puerto 5 al puerto 8; Grupo 3: puerto 9 al puerto 12; Grupo 4: puerto
13 al puerto 16). Estos puertos reciben la señal de la fuente de alarma externa.
Hay dos tipos: NO (normalmente abierto) y NC (normalmente cerrado).
Cuando su dispositivo de entrada de alarma esté usando energía externa, asegúrese
de que el dispositivo de entrada de alarma y el Dispositivo tengan la misma tierra.

Tres grupos de puertos de salida de alarma (Grupo 1: puerto NO1 – C1,
Grupo 2: puerto NO2 – C2, Grupo 3: puerto NO3 – C3). Estos puertos envían
una señal de alarma al dispositivo de alarma. Asegúrese de que el suministro
de energía al dispositivo de alarma externo.

NO: Puerto de salida de alarma normalmente

abierto. C: Salida de alarma final pública.
Suelo.
Se conecta a una cámara analógica para ingresar una señal de video.
Recibe la salida de la señal de audio de los dispositivos como el
micrófono. Corresponde al puerto de entrada de video 1.
Se conecta al divisor de audio extraído del paquete para convertirlo en un
puerto de entrada de audio que recibe la señal de audio de dispositivos como
el micrófono. Corresponde a los puertos de entrada de video 2-16.
