OPTIWAVE 5200 C/F

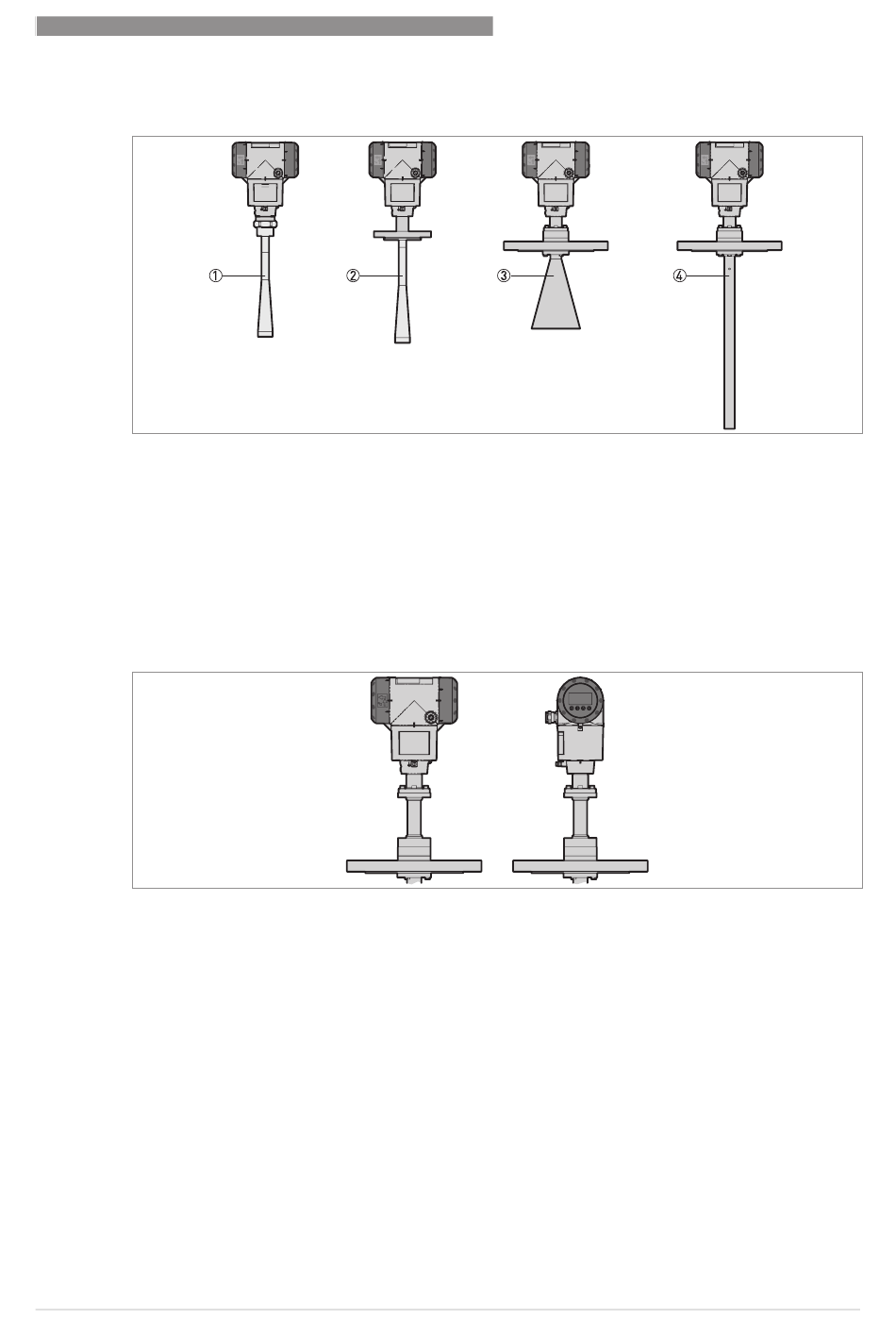

Figura 2-4: Tipos de antena
1 Antena PP Wave Horn (solamente conexión roscada G 1½ o 1½ NPT)
2 Antena PTFE Wave Horn (conexiones bridadas DN50...150 / 2¨...6¨)
3 Antena Metallic Horn (tamaños de antena disponibles: DN80 (3¨), DN100 (4¨), DN150 (6¨) y DN200(8¨))
4 Antena Wave Guide (longitudes opcionales: 1...6 m / 3,28...19,68 ft, en incrementos de 0,5 m / 1,64 ft)
Si la temperatura de la conexión de proceso supera los +150°C / +302°F, el equipo tiene una
extensión para altas temperaturas (HT). Dicha extensión solamente se puede adquirir con las
antenas opcionales Metallic Horn y Wave Guide.
Figura 2-5: Convertidor de señal con la extensión HT
Para más información sobre equipamientos opcionales, vaya a
Para configurar el equipo, puede utilizar la pantalla LCD opcional o el software PACTware™
instalado en un ordenador o una estación de trabajo. El menú de configuración del equipo
incluye un asistente de configuración rápida. Normalmente, no es necesario este documento
para instalar, configurar y utilizar el equipo.
01/2014 - 4003332601 - HB OPTIWAVE5200-R02-es
DESCRIPCIÓN DEL EQUIPO
www.krohne.com
Datos técnicos
en la página 99.
2
17
