• Retire la rebaba del orificio.

Tubos tranquilizadores: punto de referencia

Recomendamos fijar una señal plana con forma de cruz al fondo del tubo tranquilizador. Dicha
señal debe tener una anchura equivalente a 1/3 del diámetro interno del tubo tranquilizador.
Esta señal indica el límite del rango de medida dentro del tubo tranquilizador.

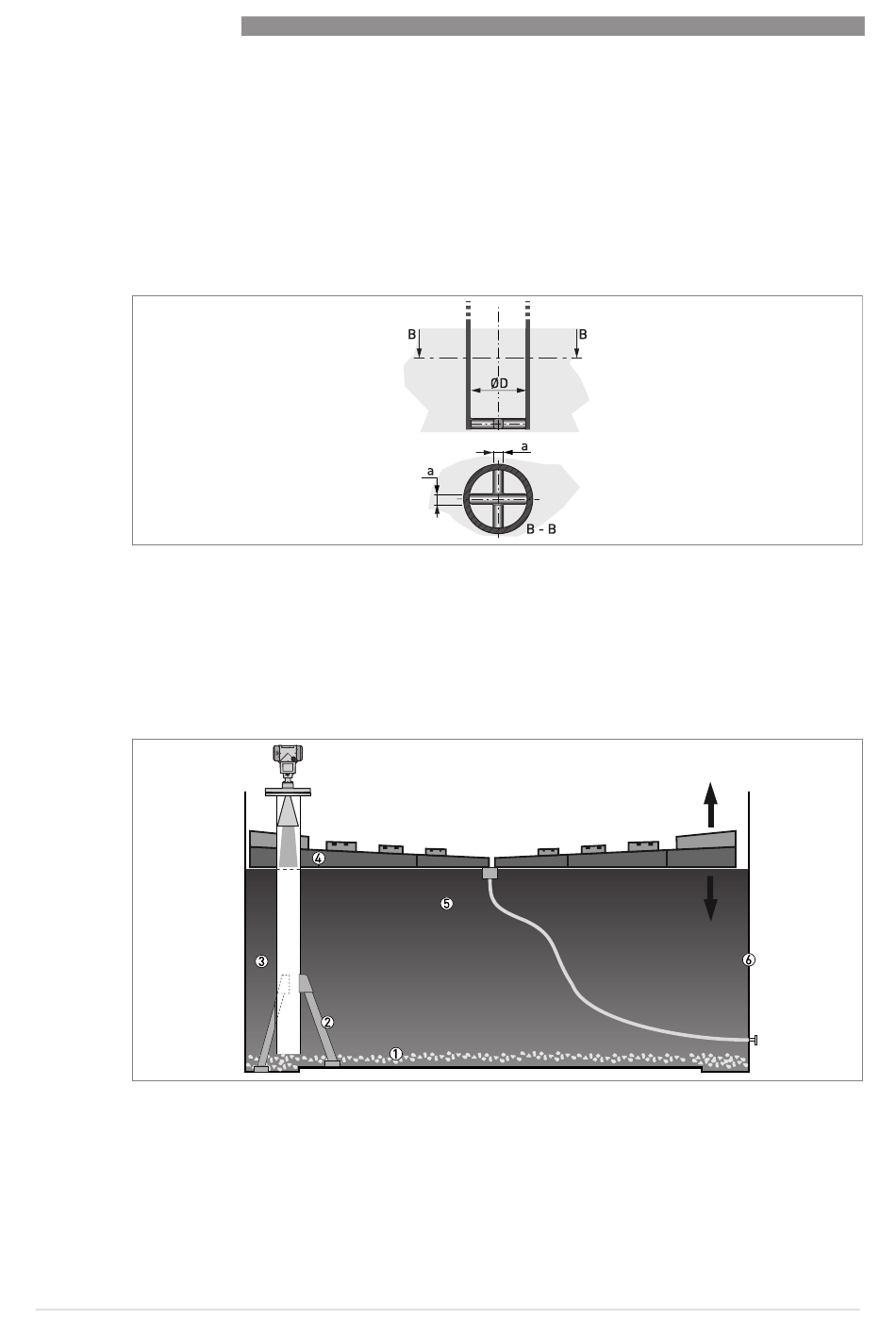

Figura 3-17: Punto de referencia en el tubo tranquilizador
a ≥ 1/3 × ØD

Tubos tranquilizadores: techos flotantes

Si debe instalar el equipo en un tanque con techo flotante, instálelo dentro de un tubo
tranquilizador.
Figura 3-18: Techos flotantes
1 Sedimento
2 Accesorios de soporte
3 Tubo tranquilizador
4 Techo flotante
5 Producto
6 Tanque
