4 0 | O RB EA
P OTE N C IA
ADAPTADOR DE POTENCIAS ESTÁNDAR
PARA DIRECCIONES ICR
AVISO
La compatibilidad del montaje puede variar
dependiendo de la geometría de la potencia
montada. La geometría de la potencia usada
debe permitir una curva de entrada de las
fundas de cambio y freno al adaptador que
permita la correcta operación de os cables.
M AN UA L TÉ CN I CO B LU E PA P E R T ER R A · O M R 2 0 22

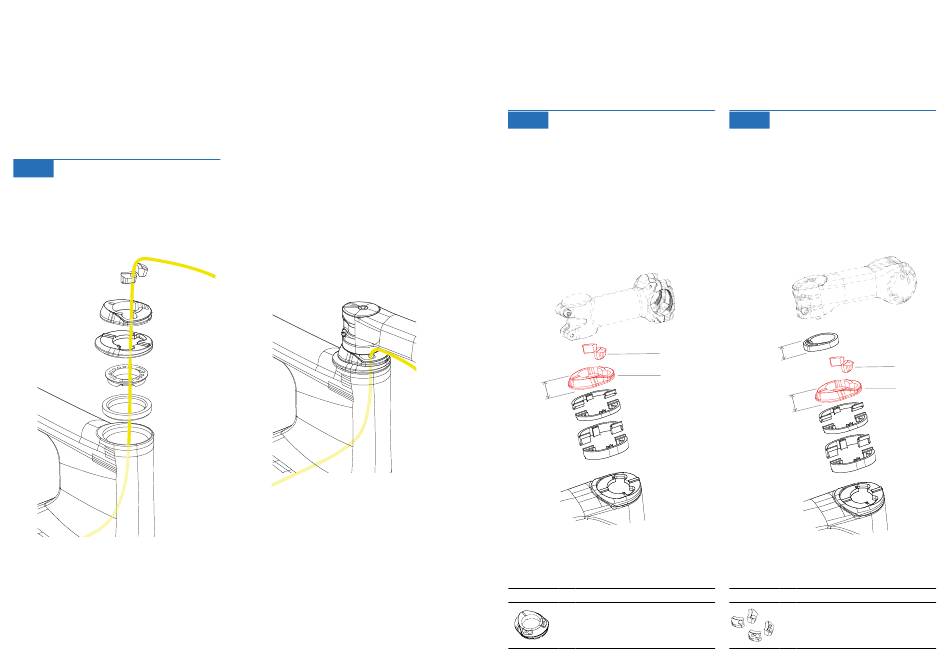

MONTAJE CON POTENCIAS ESTÁNDAR
DE OTROS FABRICANTES
AVISO
Para el uso del adaptador HS01 junto a po-
tencias de otros fabricantes, no debe insta-
larse ningún separador de dirección entre la
potencia y el adaptador.
10 mm
31 A DA PTAD OR OC POT E NC I AS ST D D IR EC C I ÓN IC R
ART Nº: X882
31.1 Cuerpo adaptador HS01
31.2 Tapones goma 2 agujeros adaptador HS01
31.3 Tapones goma 1 agujeros adaptador HS01

MONTAJE CON POTENCIA OC2 ROAD

(CON SEPARADOR DE DIRECCIÓN REDONDO
ENTRE LA POTENCIA Y EL ADAPTADOR)
AVISO
Para el uso del adaptador HS01 junto a po-
tencias OC2 Road de cableado externo, pue-
de ser necesario el uso de un separador de
dirección de 5mm (X405) para conseguir una
curva de las fundas de cambio y freno co-
rrecta antes de entrar en el adaptador HS01.
Consulta los componentes de la potencia
OC2 Road en el documento Road Cockpit
components en la web de Orbea.
31.2/32
5 mm
31.1
10 mm
32 ADA PTA DO R O C POT EN C IAS ST D DI R EC C IÓ N IC R
CANT. ART Nº: X883
1 32.1 Tapones goma 2 agujeros adaptador HS01
2 32.2 Tapones goma 1 agujeros adaptador HS01
2
O R B EA | 41 41
ES
31.2/32
31.1
CANT.
2
2
