CA BLEADO
CABLEADO DEL REMOTO
DE LA TIJA TELESCÓPICA
AVISO
Es posible guiar la funda del remoto de la
tija telecópica a través de la dirección ICR
e internamente a través del tubo diagonal y
tubo de sillín.
Las ranuras del anillo de compresión de la
dirección ICR permiten guiar hasta 3 fundas
a través de cada ranura, sin embargo, las
manetas de carretera disponibles en el mer-
cado que incoporan opción de remoto son
para montajes 1X, sustituyendo en cable del
desviador por la del remoto de la tija tele-
scópica (Shimano GRX 1X y grupos Sram 1).
M ANUAL TÉCNI CO
Remoto tija telescópica
B LUE PAP ER T ERR A · O M R 2 0 22

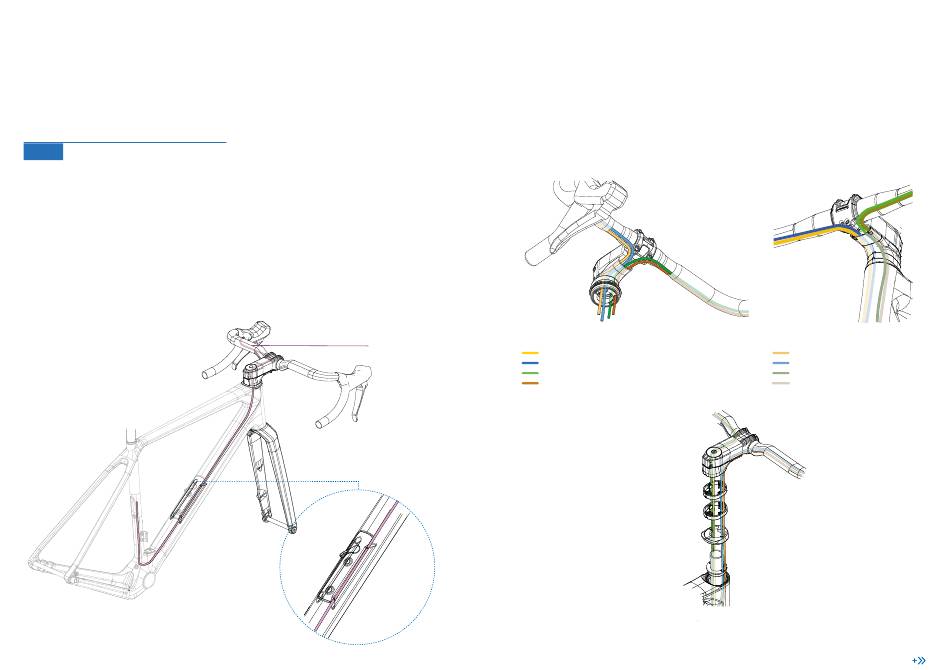

CABLEADO A TRAVÉS DE LA TAPA DE LA DIRECCIÓN
Y EL ANILLO DE COMPRESIÓN DE DIRECCIÓN ICR
En potencia OC1 y ICR01 Road
Freno trasero
Cambio trasero
Desviador/Remoto tija telescópica
Freno delantero
