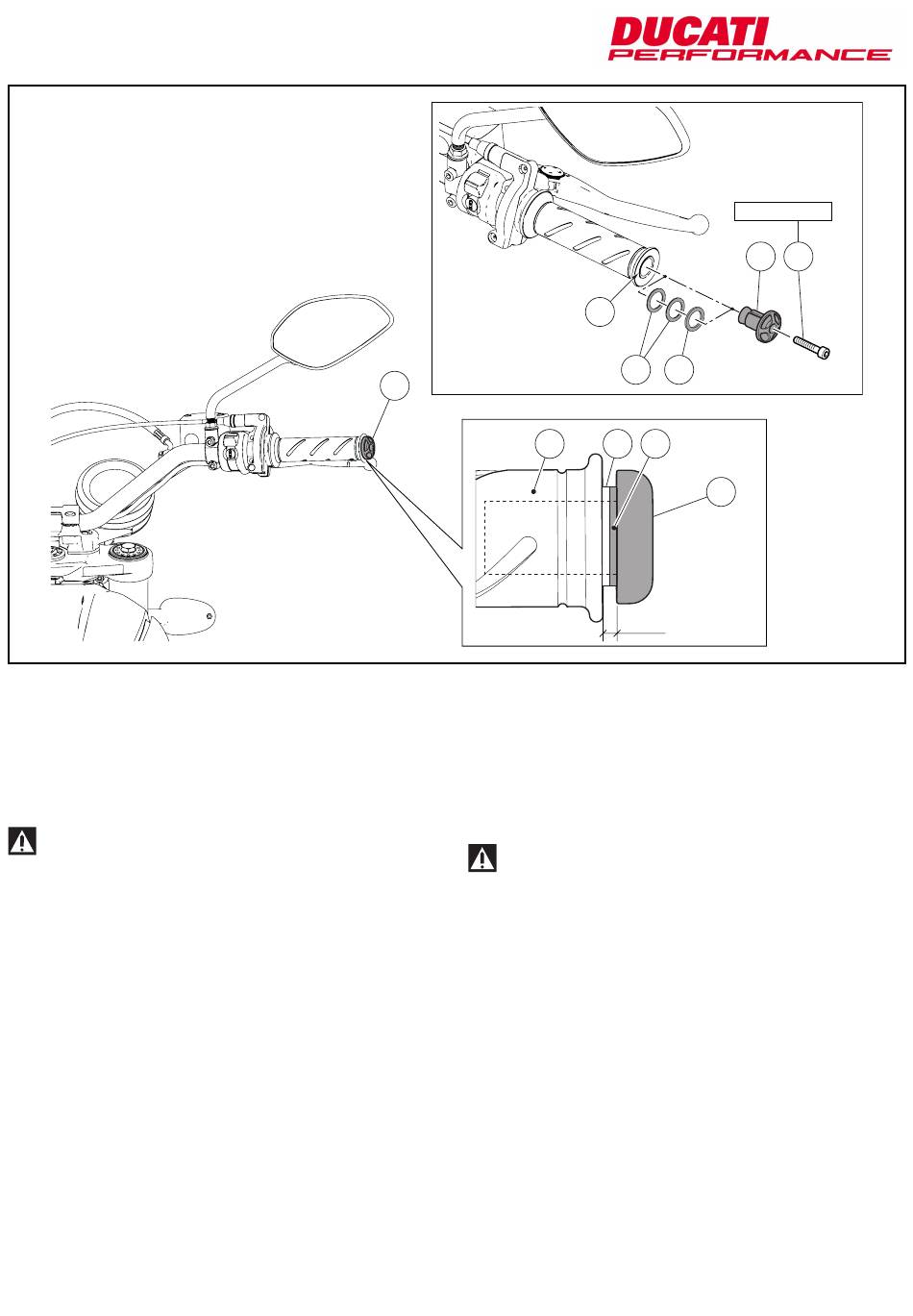

Pose du contrepoids droit
Introduire le contrepoids (4) dans le guidon (C) jusqu'à obtenir une
distance de 2mm entre l'embout de la commande des gaz (D) et le
contrepoids même.
Au cas où la distance serait inférieure à 2 mm, installer un nombre
d'entretoises (2) et (3) suffisant à atteindre la cote définie.
Attention
Une fois la pose terminée, vérifier que la commande des gaz (D)
tourne librement jusqu'en butée.
ISTR 632 / 00
4
D
Montage des rechten Gegengewichts
Das Gegengewicht (4) in den Lenker (C) einfügen, bis ein Abstand
von 2 mm zwischen dem Ende des Gassteuerzugs (D) und dem
Gegengewicht selbst erreicht wird.
Sollte der Abstand kleiner als 2 mm sein, so viele Distanzstücke
(2) und (3) wie erforderlich montieren, um den richtigen Wert
erreichen zu können.
Achtung
Nach erfolgter Montage überprüfen, dass die Gassteuerung (D)
sich frei auf ihren Hub drehen kann.
3,5 Nm ± 10%
4
C
3
2
C
2-3
4
2 mm
A
5
