MONTAJE DEL FUERTE
GUÍA DE PARED DEL MIRADOR - W4L15609
5/8"x3 3/8"x29 7/8" (16x86x758)
PERNO BL NG
5/16x2-1/4
M04
H29
GUÍA DE PARED DEL MIRADOR - W4L15487
1"x3 3/8"x26 1/4" (24x86x666)
TIRAFONDO BL NG
5/16x2 1/2
(x2)
(x1)

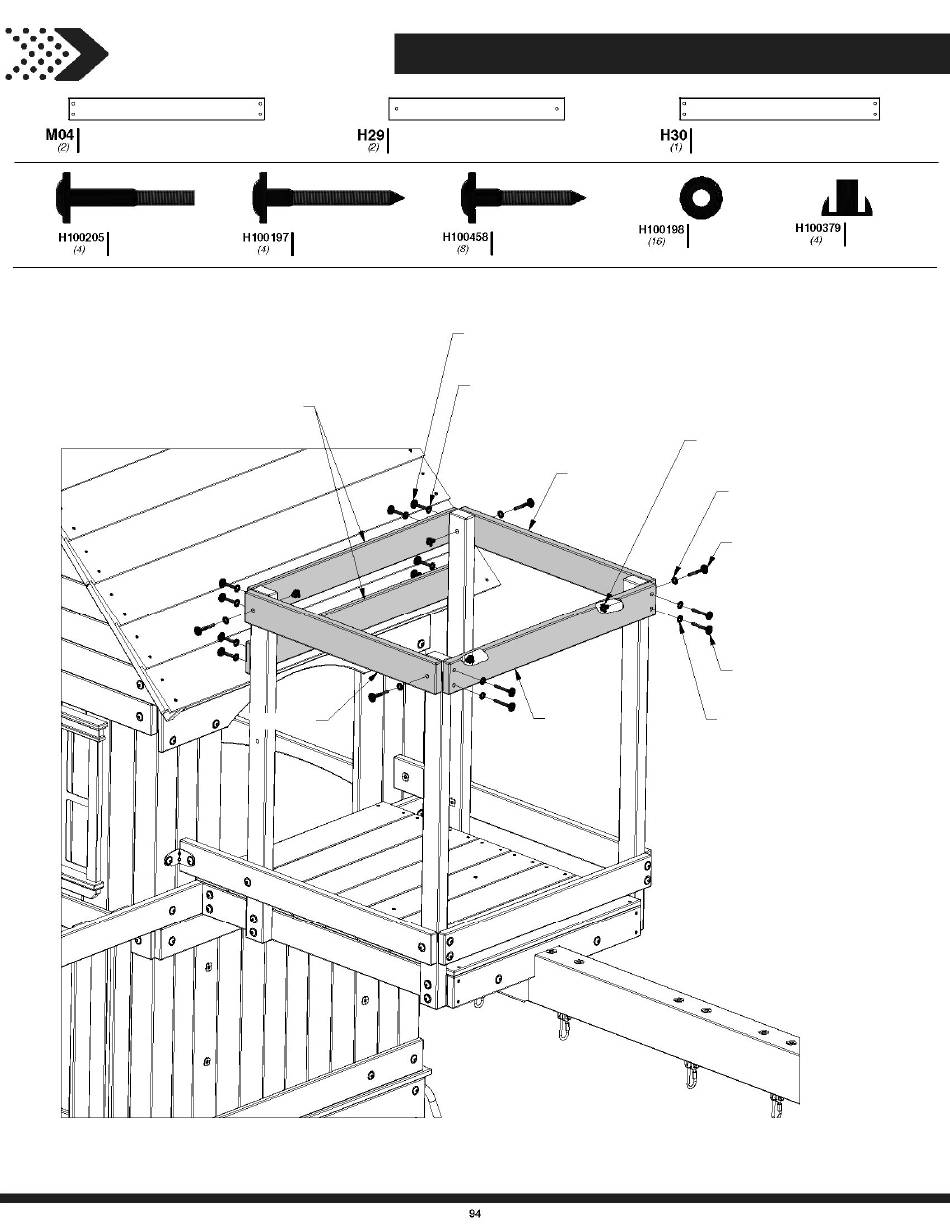

PASO 46
TIRAFONDO BL NG
5/16x2
458
(x8)
TIRAFONDO - 2"
198
(x8)
ARANDELA - 8x19
H29
(x4)
H30
(x1)
GUÍA DE PARED DEL MIRADOR - W4L15488
1"x3 3/8"x29 7/8" (24x86x758)
TUERCA EN T NG
ARANDELA DE
FIJACIÓN EXT. NG 5/16
8x19
379
(x4)
TUERCA EN T: 5/16"
198
(x4)
ARANDELA - 8x19
205
(x4)
PERNO: 2 1/4"
197
(x4)
TIRAFONDO: 2 1/2"
198
(x4)
ARANDELA - 8x19
