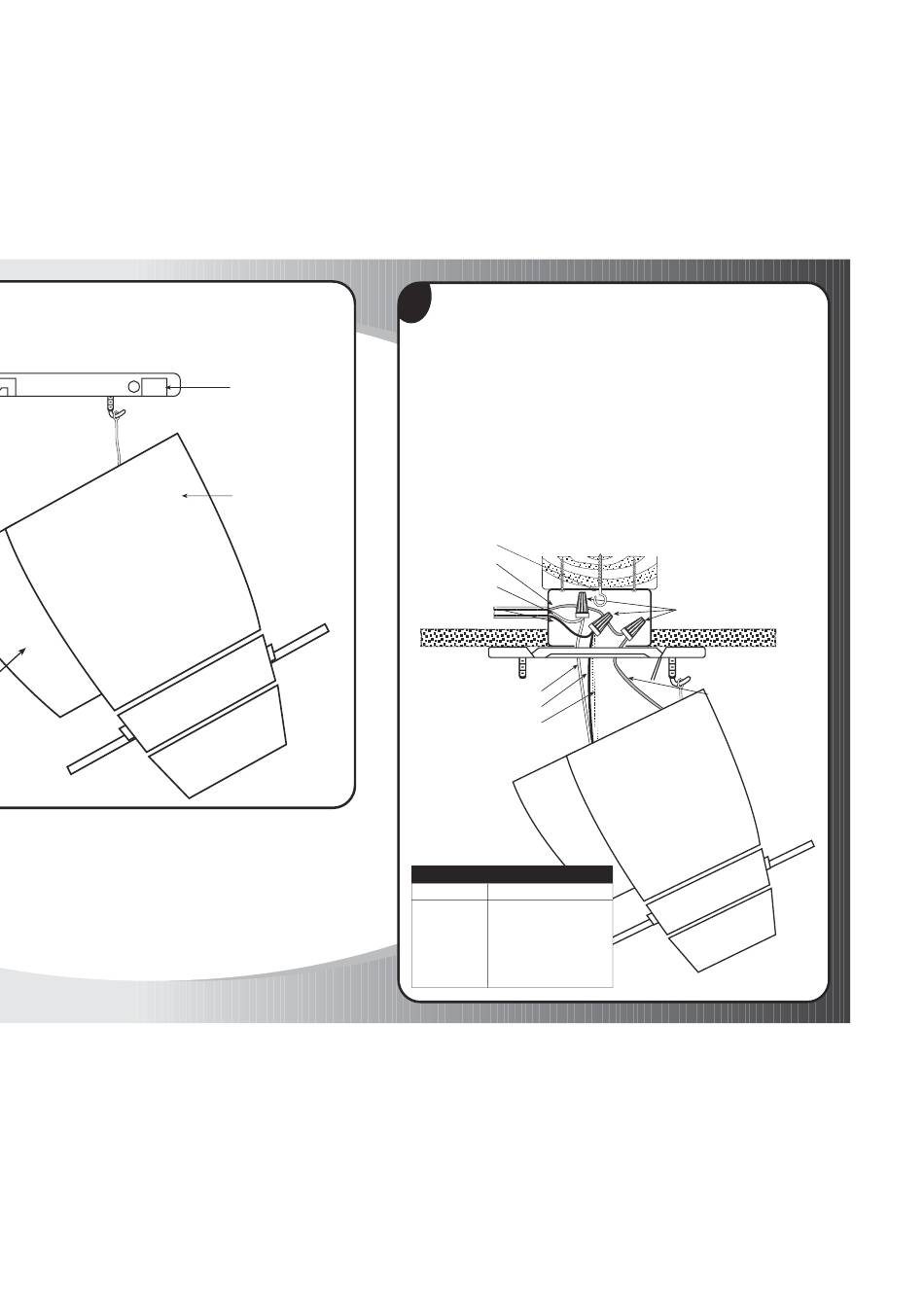

Paso 4
aja exterior del motor del ventilador (2) al gancho que se encuentra
e soporte (1)
ble
All manuals and user guides at all-guides.com
5
Placa de soporte
Caja exterior del motor
del ventilador (2)
El Gancho "J" (S7)
Negro (Alimentación)
1. Conecte los cables del ventilador a los del techo: el cable blanco del ventilador
con el cable blanco de salida, negro con negro y verde con verde. Se incluyen los
conectores de cables (S5) para su conveniencia. Si hay un cable azul adicional,
conéctelo también con el cable negro. (El paquete de iluminación opcional puede
cablearse a interruptores individuales de pared, si se prefiere.)
2. Después de efectuar las conexiones, gire los empalmes hacia arriba y empújelos
con cuidado dentro de la caja de salida. Separe los cables azul y negro en un
lado de la caja y los cables blanco y verde en el otro lado.
Hay 4 cables de colores que salen de la parte superior del motor (incluido el
cable a tierra).
NOTA: Los conectores de cables que no se empujen hacia adentro de la caja de salida podrían
aflojarse con el tiempo y rozar contra la parte superior de la caja del motor. Uno podría creer
que es el sonido causado por el soporte.
Tierra
Blanco (Neutro)
Blanco
Negro
Azul

Conexiones de cables

Caja de salida Cables del ventilador
Negro Negro
(Cable energizado
para el ventilador)
Verde Verde
(Cable a tierra)
Blanco Blanco
(Cable neutro)
Negro Azul
(Cable del paquete de luces)
Paso 5
Conectores de cables (S5)
Tierra (Verde)
