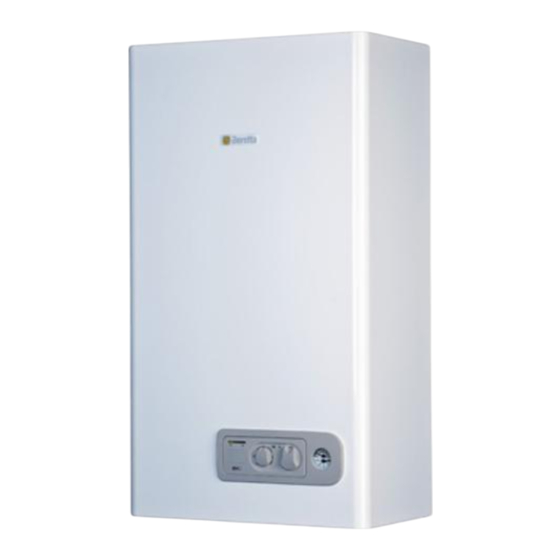

Beretta Junior 24 C.A.I. Manual Del Instalador Y Del Usuario
Beretta Junior 24 C.A.I. Manual Del Instalador Y Del Usuario

Beretta Junior 24 C.A.I. Manual Del Instalador Y Del Usuario

Ocultar thumbs Ver también para Junior 24 C.A.I.:

Publicidad

Enlaces rápidos

Junior
MURALES
INSTANTÁNEAS
24 C.A.I.
MANUAL DEL INSTALADOR
Y DEL USUARIO

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Beretta Junior 24 C.A.I.

  • Página 1 Junior MURALES INSTANTÁNEAS 24 C.A.I. MANUAL DEL INSTALADOR Y DEL USUARIO...
  • Página 2: Tabla De Contenido

    La caldera Junior 24 C.A.I. es conforme a los requisitos esenciales de las siguientes Directivas: - Directiva gas 90/396/CEE - Directiva Rendimientos 92/42/CEE - Directiva Compatibilidad Electromagnética 89/336/CEE - Directiva baja tensión 2006/95/CEE 0694 0694BT1921 por tanto es titular de la marca CE INDICE MANUAL DEL INSTALADOR ADVERTENCIAS Y SEGURIDADES...
  • Página 3: Advertencias Y Seguridades

    1 ADVERTENCIAS Y SEGURIDADES - hay que comprobar periódicamente que la presión de ejercicio de la Las calderas producidas en nuestras fábricas están construidas instalación hidráulica sea superior a 1 bar. En caso de necesidad, debe con componentes de máxima calidad, con el fin de proteger tanto al intervenir el personal del Servicio de Asistencia Técnica usuario como al instalador de eventuales accidentes.
  • Página 4: Panel De Mandos

    2.2 Panel de mandos Led señalización estado caldera Selector de función: Apagado (OFF)/Reset alarmas, Verano, Invierno/Regulación temperatura agua calefacción Regulación temperatura agua sanitaria Termohidrómetro fig. 2.1 2.3 Elementos funcionales de la caldera Sonda NTC calefacción Sonda NTC agua caliente sanitaria Sonda NTC primario Llave de llenado Termostato humos...
  • Página 5: Dimensiones

    2.5 Dimensiones 2.6 Circuito hidráulico fig. 2.4 2.7 Conexión del termostato ambiente Sonda NTC primario Entrada agua fría sanitaria Salida agua caliente sanitaria Interambiador bitérmico Impulsión de la calefacción Quemador Retorno de la calefacción Sonda NTC agua caliente By-pass sanitaria Llave de vaciado Presostato agua El termostato ambiente (24V) se instalará...
  • Página 6: Datos Técnicos

    2.9 Datos técnicos 24 C.A.I. Potencia máxima nominal calefacción/agua caliente sanitaria (Hi) 26,7 kcal/h 22.962 Potencia máxima útil calefacción/ agua caliente sanitaria 23,8 kcal/h 20.468 Potencia mínima nominal calefacción (Hi) 10,4 kcal/h 8.944 Potencia mínima útil calefacción kcal/h 7.654 Potencia mínima nominal agua caliente sanitaria (Hi) 10,4 kcal/h 8.944...
  • Página 7: Instalación

    E entrada del agua fría sanitaria 1/2" dando lugar a una situación de extremo peligro para el usuario. En el caso de que se sustituya una caldera Beretta de una gama anterior, existe un kit de adaptación de las conexiones hidráulicas.
  • Página 8: Conexión Eléctrica

    3.3 Conexión eléctrica Las calderas incorporan de serie el cable de alimentación eléctrica ya conectado eléctricamente, para la conexión del termostato ambiente (TA) que se tiene que efectuar en los bornes específicos (fig. 2.5-2.7). Para acceder a las conexiones eléctricas: - colocar el interruptor general de la instalación en “apagado”...
  • Página 9: Llenado De La Instalación De La Calefacción

    Dispositivo de seguridad antirevoco de humos La caldera está equipada con un sistema de control de la correcta evacuación de los productos de la combustión “termostato humos” (fig. 3.10) que, en caso de anomalía interrumpe inmediatamente el funcionamiento del aparato. Para restablecer el funcionamiento de la caldera coloque el selector de función , esperar 5-6 segundos, y volverlo a colocar luego en la posición deseada: verano o invierno.
  • Página 10: Encendido Y Funcionamiento

    4 ENCENDIDO Y FUNCIONAMIENTO 4.1 Controles preliminares En esta fase la caldera espera el restablecimento de las condiciones de El primer encendido tiene que ser realizado por el Servicio de Asistencia Técnica o personal autorizado. funcionamiento. Antes de poner en marcha la caldera, hay que verificar: Si transcurrido el tiempo de espera la caldera no vuelve a funcionar, la que los datos de las redes de alimentación (eléctrica, hidráulica, gas) parada se convierte en definitiva y la señalación luminosa se encenderá...
  • Página 11: Transformación Del Gas

    consiga la máxima corriente disponible (120 mA para G20 y 165 mA para GLP). - quitar el capuchón de protección de los tornillos de regulación empujando, con cuidado, con un destornillador - con una fija del 10 mover la tuerca de regulación de la máxima potencia para obtener el valor indicado en la tabla de la pag.
  • Página 12: Mantenimiento

    Para el desmontaje se deben realizar las siguientes operaciones: Una vez efectuada la transformación, hay que regular nuevamente - desconecte la alimentación eléctrica de la caldera y cierre la llave del la caldera siguiendo todo lo indicado en el apartado específico y enganchar la nueva tarjeta de identificación contenida en el kit.
  • Página 13: Manual Del Usuario

    MANUAL DE USUARIO Estimado cliente: Beretta, fabrica aparatos respetuosos con el medio ambiente, para satisfacer las necesidades de confort de los usuarios en calefacción y producción de agua caliente sanitaria. Para que se familiarice con su nueva caldera y hacerle apreciar con la máxima satisfacción las ventajas de la calefacción individual y de la producción instantánea de agua caliente, le rogamos lea detenidamente este manual que le permitirá...
  • Página 14: Encendido

    3a ENCENDIDO El primer encendido de la caldera tiene que ser efectuado por el personal del Servicio de Asistencia Técnica. A continuación, en el caso de que fuese necesario volver a poner en servicio el aparato, siga atentamente las operaciones descritas: - alimentar eléctricamente la caldera - abrir la llave del gas para poder permitir la entrada del gas a la caldera - girar el selector de función a la posición deseada:...
  • Página 15: Controles

    5a CONTROLES Al principio de la temporada de calefacción y de vez en cuando durante su uso, con la instalación fría, comprobar que el termohidrómetro tenga los valores de presión incluidos entre 0,6 y 1,5 bar: esto evita ruidos en la instalación debidos a la presencia de aire.
  • Página 16 Teléfono 93.223.39.88 - Fax 93.223.34.83 El Teléfono de Atención al Cliente en España es 902 446 446 La firma Beretta en su constante mejora del producto, se reserva la posibilidad de modificar los datos de esta documentación en cualquier momento, sin previo aviso.
