Instalación
22
Tuberías

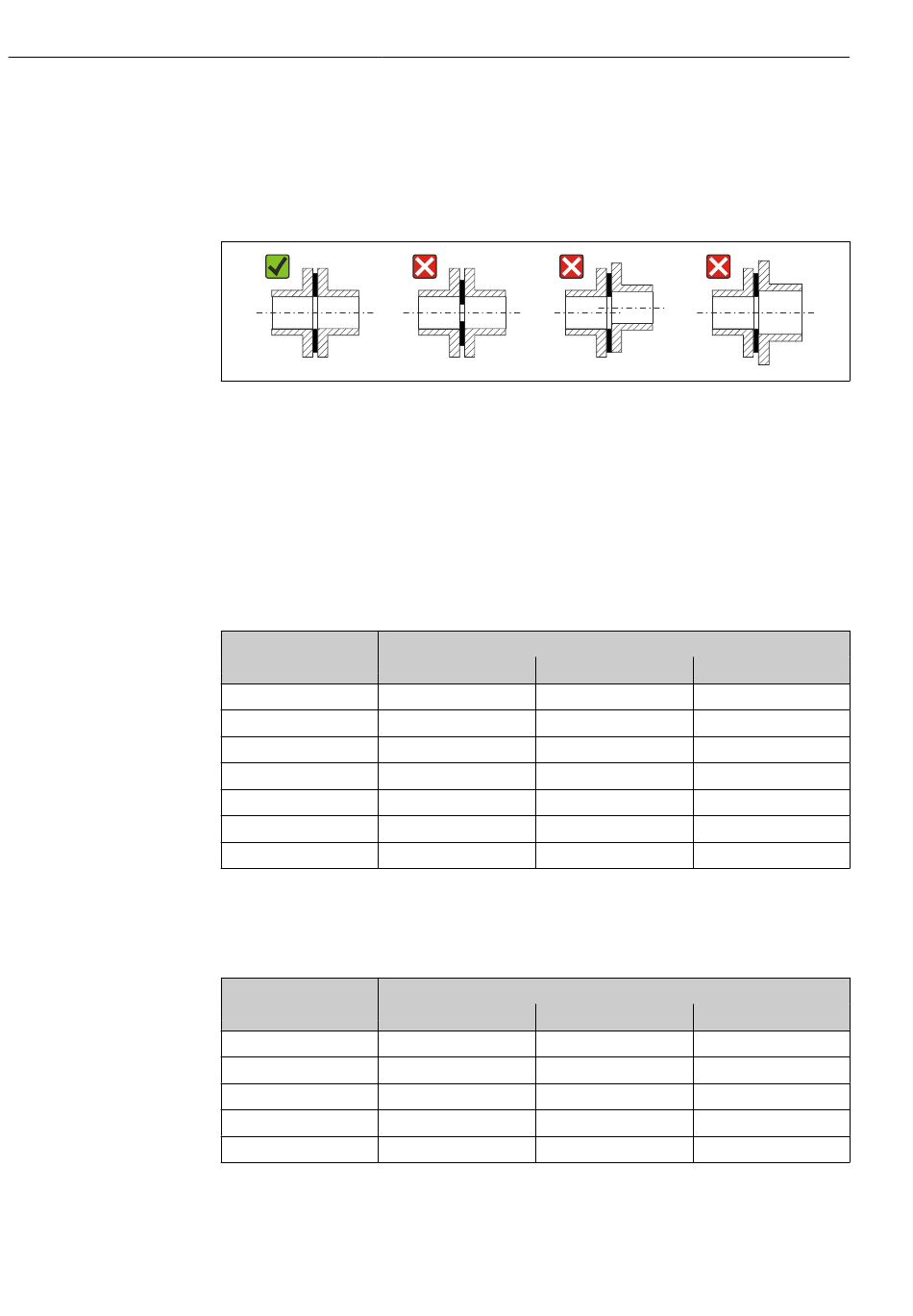

El equipo de medición se debe instalar con profesionalidad y cumpliendo los puntos
siguientes:
• Suelde las tuberías de manera profesional.
• Use juntas del tamaño correcto.
• Alinee las bridas y las juntas correctamente.
• Tras la instalación, la tubería no debe presentar suciedad ni partículas a fin de evitar que
se dañen los sensores.
• Para obtener más información → norma ISO 14511.
Diámetro interno (internal diameter)
Durante la calibración, el equipo se ajusta con las tuberías de entrada siguientes, según la
conexión a proceso seleccionada. La lista de los diámetros internos correspondientes se
puede consultar en la tabla siguiente:
Unidades del Sistema Internacional (SI)
DN
[mm]
15
25
40
50
65
80
100
1) Código de pedido para "Conexión a proceso", opción RAA "Rosca R EN10226-1/ISO 7-1"
2) Código de pedido para "Conexión a proceso", opción NPT "Rosca MNPT, ASME"
Unidades EUA
DN
[in]
½
1
1 ½
2
2 ½
Diámetro interno de la tubería de entrada [mm]
1)
DIN Sch40
17,3 15,7
28,5 26,7
43,1 40,9
54,5 52,6
70,3 62,7
83,7 78,1
107,1 102,4
Diámetro interno de la tubería de entrada [in]
1)
DIN Sch40
0,68 0,62
1,12 1,05
1,7 1,61
2,15 2,07
2,77 2,47
Proline t-mass F 500 HART
2)
Sch80
13,9
24,3
38,1
49,2
59
73,7
97
2)
Sch80
0,55
0,96
1,5
1,94
2,32
Endress+Hauser
A0023496
