Conexión eléctrica
44
Pulsos/frecuencia salida
1
12345

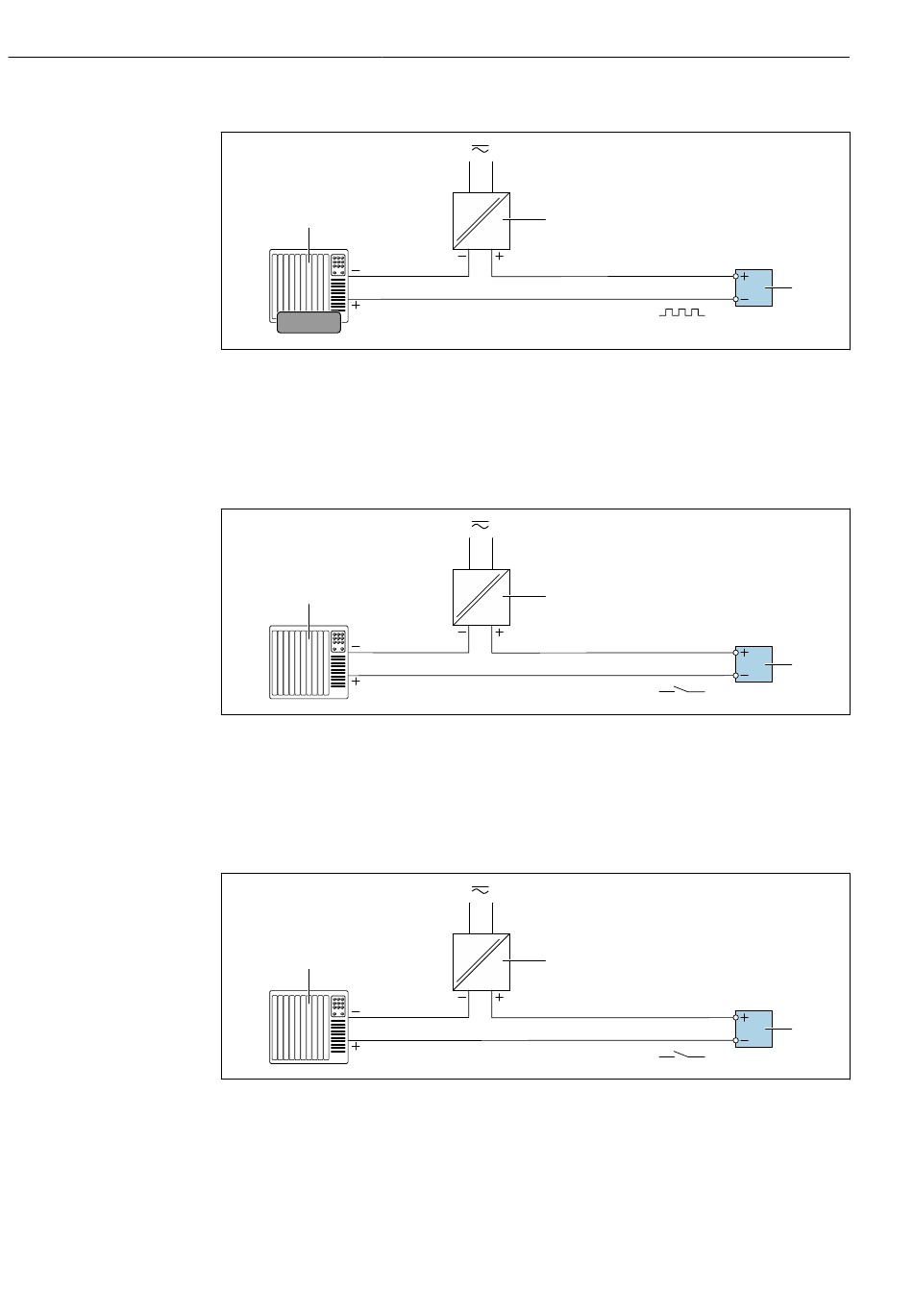

 24 Ejemplo de conexión de salida de pulsos/frecuencia (pasiva)
1 Sistema de automatización con entrada de impulsos/frecuencia (p. ej., PLC)
2 Fuente de alimentación
3 Transmisor: observe los valores de entrada →  182
Salida de conmutación
1
 25 Ejemplo de conexión de una salida de conmutación (pasiva)
1 Sistema de automatización con entrada de corriente (p. ej., PLC)
2 Fuente de alimentación
3 Transmisor: observe los valores de entrada →  182
Salida de relé
1
 26 Ejemplo de conexión de una salida de relé (pasiva)
1 Sistema de automatización con entrada de relé (p. ej., PLC)
2 Fuente de alimentación
3 Transmisor: observe los valores de entrada →  184
Proline t-mass F 500 HART
2
2
2
3
A0028761
3
A0028760
3
A0028760
