Mantenimiento del
sistema de control
Ajuste de la posición de
las palancas de control de
movimiento
Ajuste de la palanca de control de
movimiento de la derecha
Si las palancas de control de movimiento no queden alineadas
horizontalmente, ajuste la palanca de control de movimiento
de la derecha.
Nota: Ajuste la alineación horizontal antes de ajustar la
alineación longitudinal.
1. Desengrane la TDF, ponga la palanca de control de
movimiento de la derecha en punto muerto y ponga el
freno de estacionamiento.
2. Pare el motor, retire la llave y espere a que se detengan
todas las piezas en movimiento antes de abandonar el
puesto del operador.
3. Empuje la palanca de control de movimiento de
la derecha hacia abajo, sacándola de la posición de
bloqueo/punto muerto
4. Compruebe que la palanca de control de movimiento
de la derecha quede alineada en sentido horizontal con
la palanca de control de movimiento de la izquierda
(Figura 68).

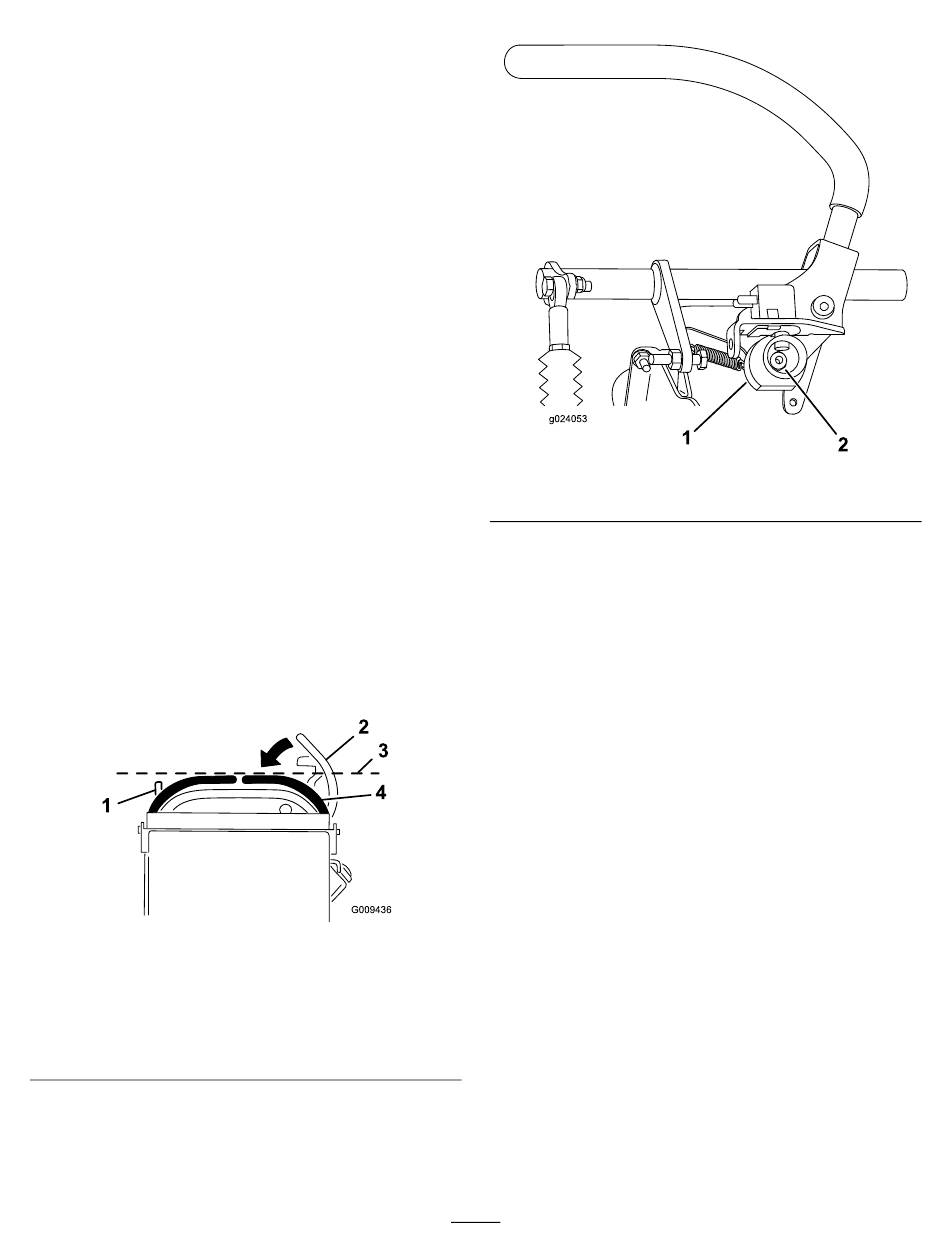

Figura 68
1. Palanca de control de
movimiento izquierda
2. Palanca de control de
movimiento derecha en la
posición de bloqueo/punto
muerto
5. Para ajustar la palanca de control de movimiento
derecha en sentido horizontal es necesario ajustar la
leva.
6. Desenganche el cojín de la parte trasera de la máquina.
(Figura 68).
3. Compruebe aquí la
alineación horizontal
4. Palanca de control de
movimiento derecha
7. Afloje la tuerca que sujeta la leva
1. Leva
8. Ajuste la leva hasta que quede alineada con la palanca
de control de movimiento de la izquierda, y apriete la
tuerca de la leva.
Nota: Mueva la leva en sentido horario (en posición
vertical) para bajar la palanca, o en sentido antihorario
(en posición vertical) para elevarla.
Importante: Asegúrese de que la sección plana
de la leva no sobrepase la posición vertical (a la
derecha o a la izquierda), porque podría dañar el
interruptor.
51
(Figura 69).
Figura 69
2. Tuerca
